UR20-4RO-CO-255

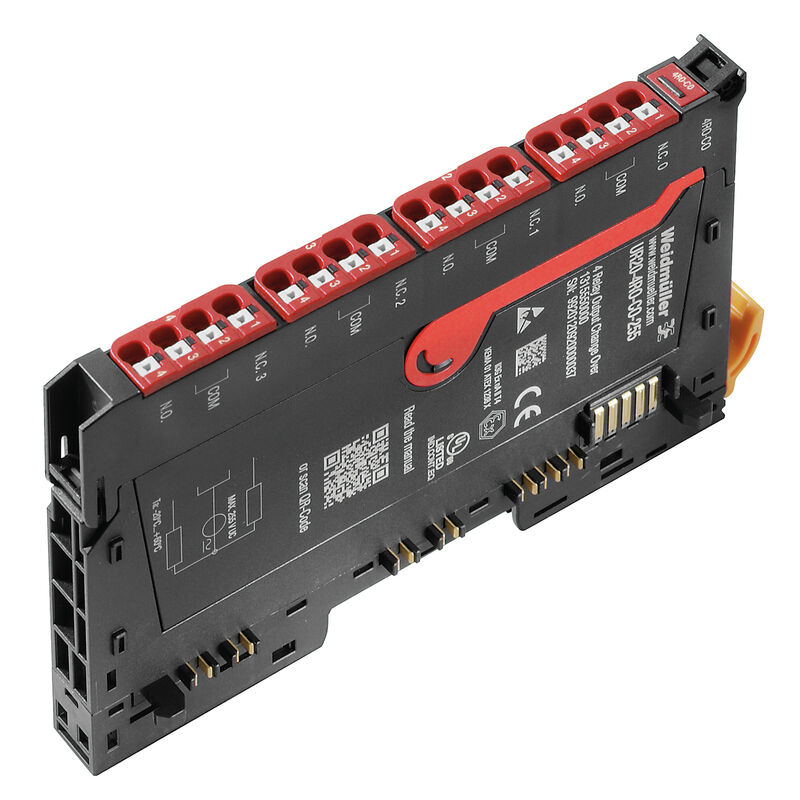

Illustration du produit
UR20-4RO-CO-255

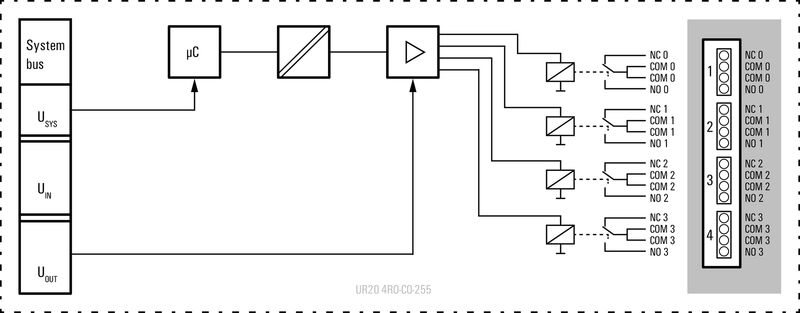

Block diagram
UR20-4RO-CO-255

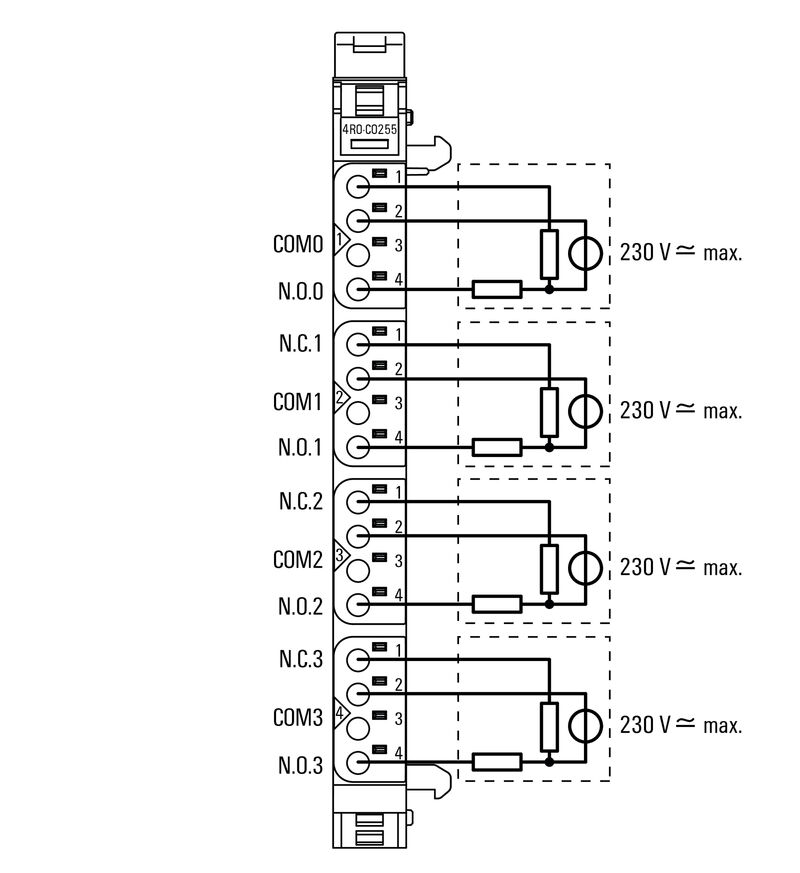

Connection diagram
UR20-4RO-CO-255
Explanation of abbreviations

UR20-4RO-CO-255

Module d'E/S déportées, IP20, Signaux numériques, Sortie, Relais

Référence produit 1315550000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 12 Pièces de rechange 3 Pièces détachées 3 Autres produits de la même gamme 15
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit sorties digitales Caractéristiques de raccordement Caractéristiques générales Alimentation électrique Données système Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319212/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319215/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319245/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319247/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319249/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319255/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319220/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319224/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_322323/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E141197
Numéro de certificat (cULusEX)
E223527

Informations générales de commande

Version
Module d'E/S déportées, IP20, Signaux numériques, Sortie, Relais
Référence
1315550000
Type
UR20-4RO-CO-255
GTIN (EAN)
4050118118490
Qté.
1 Pièce

Dimensions et poids

Profondeur
76 mm
Profondeur (pouces)
2,992 inch
Hauteur
120 mm
Hauteur (pouces)
4,724 inch
Largeur
11,5 mm
Largeur (pouces)
0,453 inch
Cote de fixation hauteur
128 mm
Poids net
119 g

Températures

Température de stockage
-40 °C ... +85 °C
Température de fonctionnement
-20 °C...60 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
7a, 7cI
REACH SVHC
Lead 7439-92-1
Diboron trioxide 1303-86-2
Lead monoxide 1317-36-8
SCIP
94eff5b4-6ddc-406c-8172-1dd0cbbf7962
Empreinte carbone du produit
  • Du berceau à la porte:
    8,503 kg CO2 eq.

sorties digitales

Courant de sortie par canal, max.
6 A
Courant de sortie par module, max.
24 A
Courant de sortie selon l'application
  • min.:
    0 mA
  • nominal:
    0 mA
  • max.:
    0 mA
Derating
> 55 °C / 80 % @ 60 °C
Diagnostic pour canaux individuels
Non
Diagnostic pour module
Oui
Facteur de simultanéité
  • min.:
    0 %
  • nominal:
    0 %
  • max.:
    0 %
Fréquence de commutation, max.
5 Hz
Nombre
4
Protégé contre les courts-circuits
Non
Sans retour
Oui
Sorties digitales
8
Temps de réaction max, haut
20 ms
Temps de réaction max., bas
20 ms
Tension de commutation, max.
255 V AC, UL: 277 V AC, DC
Type
Inverseur

Caractéristiques de raccordement

Nombre
4
Section de raccordement du conducteur, max.
1,5 mm²
Section de raccordement du conducteur, min.
0,14 mm²
Section de raccordement du conducteur, rigide, max. (AWG)
AWG 16
Section de raccordement du conducteur, rigide, min. (AWG)
AWG 26
Section de raccordement du conducteur, souple, max.
1,5 mm²
Section de raccordement du conducteur, souple, max. (AWG)
AWG 16
Section de raccordement du conducteur, souple, min.
0,14 mm²
Section de raccordement du conducteur, souple, min. (AWG)
AWG 26
Type de raccordement
PUSH IN

Caractéristiques générales

Air humidity (transport)
De 10% à 95%, sans condensation, selon DIN EN 61131-2
Choc
15 g sur 11 ms, demi-onde sinusoïdale, selon CEI 60068-2-27
Humidité de l'air (fonctionnement)
De 10% à 95%, sans condensation, selon DIN EN 61131-2
Humidité de l'air (stockage)
De 10% à 95%, sans condensation, selon DIN EN 61131-2
Kategoria przepięciowa
II
Lufttryck (drift)
≥ 795 hPa (hauteur ≤ 2000 m) selon DIN EN 61131-2
Montageskena obestyckad
TS 35
Pression de l'air (stockage)
1013 hPa (hauteur 0 m) à 700 hPa (hauteur 3 000 m) selon DIN EN 61131-2
Pression de l'air (transport)
1013 hPa (hauteur 0 m) à 700 hPa (hauteur 3 000 m) selon DIN EN 61131-2
Test voltage
500 V
UL 94 flammability rating
V-0
Степень загрязнения
2
진동 내성
5 Hz ≤ f ≤ 8,4 Hz : amplitude 3,5 mm selon CEI 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz : accélération 1 g selon CEI 60068-2-6

Alimentation électrique

Consommation de courant par ISORTIE (le segment d’alimentation correspondant)
<15 mA
Consommation de courant par Isystèmetyp.
8 mA
Tension d#92alimentation
24 V DC +20 %/ -15 %
via le système bus

Données système

Conexión posible
Conducteur simple
Conducteur double
Connection type
PUSH IN
Dati diagnostici
1 Bit
Field bus protocol
PROFINET IRT
PROFINET RT
CC-Link IE TSN
IEC 61162-450
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
CANopen
DeviceNet
POWERLINK
CC-Link
Galvanické oddělení
500 V DC entre les chemins de courant
Process data
4 Bit
Rozhraní
Bus système U-Remote
Transmission speed of system bus, max.
48 Mbit
Type de module
Module de sortie numérique

Classifications

ETIM 8.0
EC001599
ETIM 9.0
EC001599
ETIM 10.0
EC001599
ECLASS 14.0
27-24-26-04
ECLASS 15.0
27-24-26-04
