UR20-8DI-PN-FSPS-V2

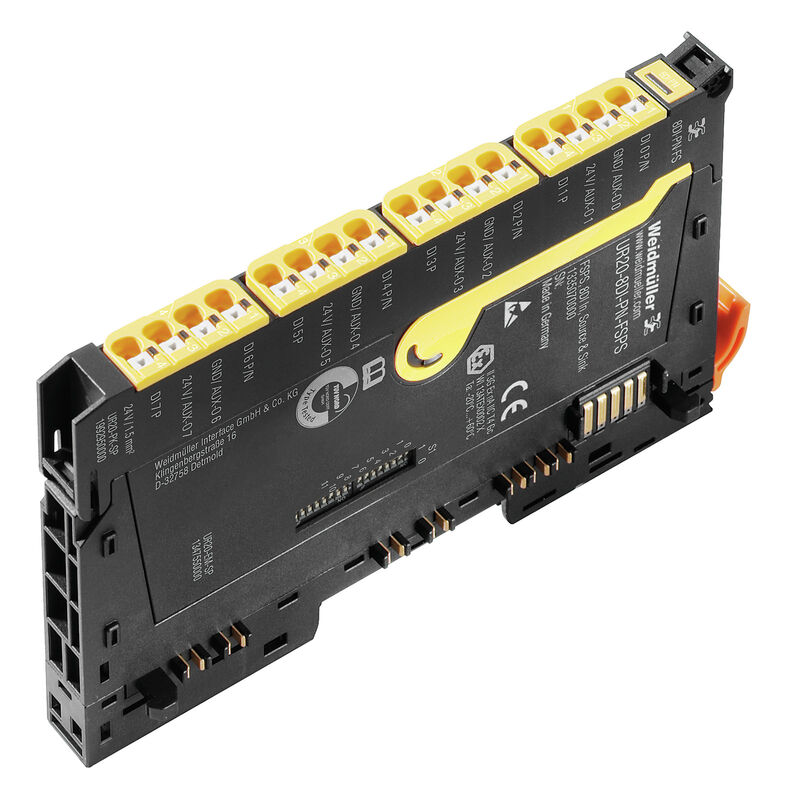

Imagen de producto
UR20-8DI-PN-FSPS-V2

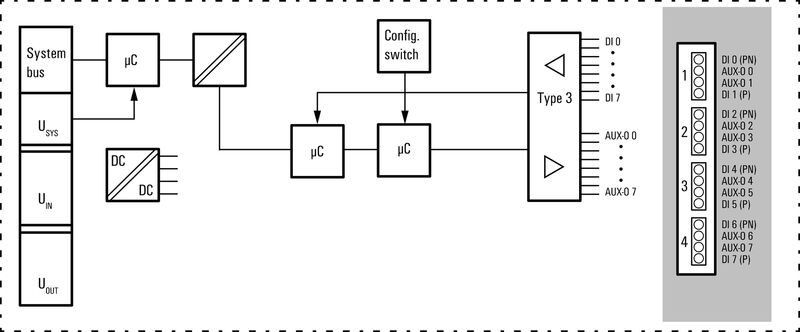

Block diagram
UR20-8DI-PN-FSPS-V2

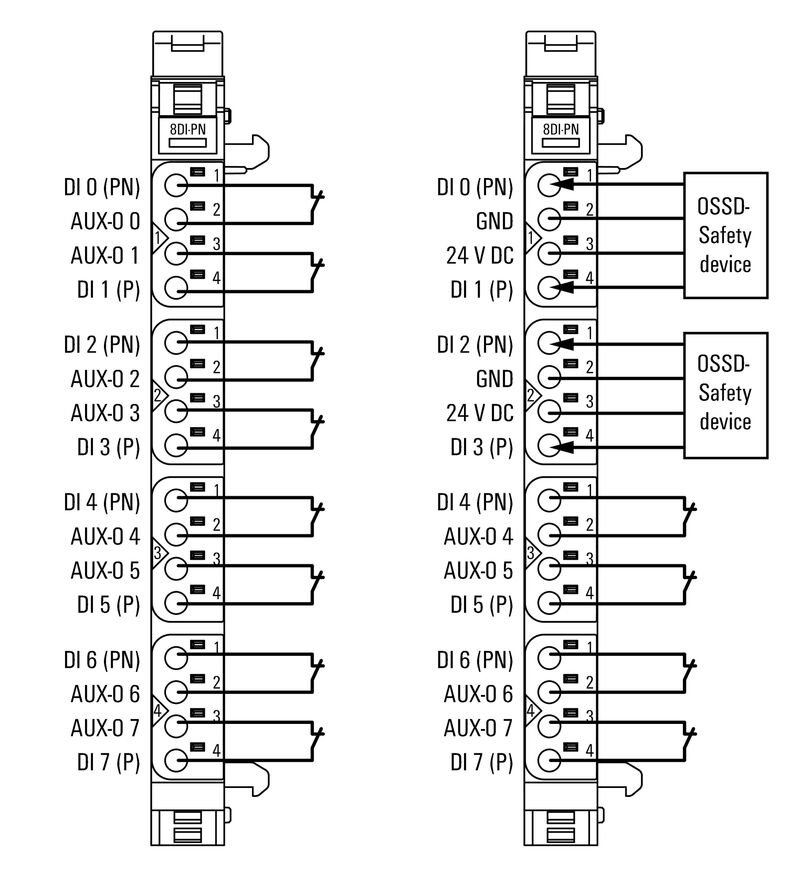

Connection diagram
UR20-8DI-PN-FSPS-V2

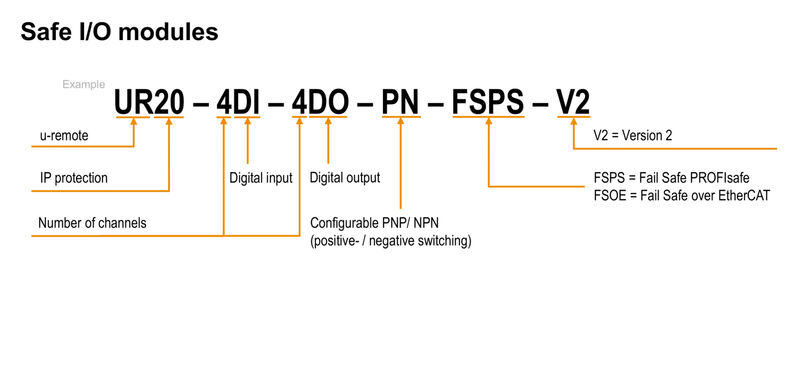

Explicación de abreviaturas

UR20-8DI-PN-FSPS-V2

Módulo de E/S remoto, IP20, Seguridad, Señales digitales, 8 canales

N.º de artículo 2464590000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Soporte de software Descargas de productos
Accesorios 11 Piezas de recambio 3 Productos relacionados 9
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto entradas digitales salidas digitales Datos de conexión Datos generales Alimentación Características de seguridad de conformidad con EN ISO 61508 Características de seguridad de conformidad con EN 62061 Características de seguridad de conformidad con EN ISO 13849 Datos del sistema Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/c809b3ab-e765-499c-852e-d528779da9f7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d2e83968-d07b-4c8a-82b2-25cf0c69fee7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/343066b4-2123-4788-b278-3ff01ec50f19/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E141197
N.º de certificado (cULusEX)
E223527

Datos generales para pedido

Versión
Módulo de E/S remoto, IP20, Seguridad, Señales digitales, 8 canales
Código
2464590000
Tipo
UR20-8DI-PN-FSPS-V2
GTIN (EAN)
4050118479294
Cantidad
1 Pieza

Dimensiones y pesos

Profundidad
76 mm
Profundidad (pulgadas)
2,992 inch
Altura
120 mm
Altura (pulgadas)
4,724 inch
Anchura
11,5 mm
Anchura (pulgadas)
0,453 inch
Medida de fijación, altura
128 mm
Peso neto
88,82 g

Temperaturas

Temperatura de almacenamiento
-40 °C ... +85 °C
Temperatura de servicio
-20 °C...60 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Huella de carbono del producto
  • Desde la cuna hasta la puerta:
    8,711 kg CO2 eq.

entradas digitales

Alimentación del sensor
Sí
Conexión de sensor
2 conductores, 3 conductores, 4 conductores
Diagnóstico de canales individuales
Sí
Diagnóstico de módulo
Sí
Entradas digitales
8
Filtro de entrada
configurable
Número
8
Protección de polaridad
Sí
Tensión de entrada High
> 11 V
Tensión de entrada Low
< 5 V
Tipo de entrada
Tipo 1 según IEC 61131-2
Tipo 3 según IEC 61131-2

salidas digitales

Conexión de sensor
2 conductores, 3 conductores, 4 conductores
Diagnóstico de canales individuales
Sí
Diagnóstico de módulo
Sí
Número
8
Salidas digitales
0

Datos de conexión

Número
8
Sección de conexión del conductor, flexible, max.
1,5 mm²
Sección de conexión del conductor, flexible, máx. (AWG)
AWG 16
Sección de conexión del conductor, flexible, mín.
0,14 mm²
Sección de conexión del conductor, flexible, mín. (AWG)
AWG 26
Sección de conexión del conductor, rígido, max.
1,5 mm²
Sección de conexión del conductor, rígido, min.
0,14 mm²
Sección de conexión del conductor, rígido, máx. (AWG)
AWG 16
Sección de conexión del conductor, rígido, mín. (AWG)
AWG 26
Tipo de conexión
PUSH IN

Datos generales

Carril de montaje
TS 35
Categoría de sobretensión
II
Grado de polución
2
Grado inflamabilidad según UL 94
V-0
Humedad del aire (almacenamiento)
10% a 95%, sin condensación conforme a DIN EN 61131-2
Humedad del aire (funcionamiento)
10% a 95%, sin condensación conforme a DIN EN 61131-2
Humedad del aire (transporte)
10% a 95%, sin condensación conforme a DIN EN 61131-2
Presión del aire (almacenamiento)
1013 hPa (altura 0 m) a 700 hPa (altura 3000 m) conforme a DIN EN 61131-2
Presión del aire (funcionamiento)
≥ 795 hPa (altura ≤ 2000 m) conforme a DIN EN 61131-2
Presión del aire (transporte)
1013 hPa (altura 0 m) a 700 hPa (altura 3000 m) conforme a DIN EN 61131-2
Resistencia a vibraciones
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm de amplitud conforme a IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g de aceleración conforme a IEC 60068-2-6
Shock
15 g en 11 ms, onda semisinusoidal, según IEC 60068-2-27
Tensión de prueba
500 V

Alimentación

Consumo de corriente desde IENTRADA (el correspondiente segmento de alimentación)
20 mA + carga
Consumo de corriente desde ISALIDA (el correspondiente segmento de alimentación)
30 mA
Consumo de corriente desde Isys, typ.
8 mA
Protección de polaridad
Sí
Tensión de alimentación
24 V DC +20 %/ -15 %
vía bus del sistema

Características de seguridad de conformidad con EN ISO 61508

Biztonsággal kapcsolatos leállások aránya (SFF)
98 %
Erreichbares Sicherheitsniveau Eingänge
Single-channel circuit 1oo1: SIL 2; Dual-channel circuit 1oo2: SIL 3
HFT (hardware fault tolerance), inputs
Circuito monocanal 1oo1: 0
Circuito bicanal 1oo2: 1
PFH (probability of failure per hour in 1/h), inputs
Circuito monocanal 1oo1: 10⁻⁸
Circuito bicanal 1oo2: 2,17*10⁻¹⁰
Probabilidad media de fallo en demanda (PFD), entradas
Circuito monocanal 1oo1: 8,77*10⁻⁴
Circuito bicanal 1oo2: 1,85*10⁻⁵
Probabilidad media de fallo en demanda (PFD), salidas
1,85*10⁻⁵

Características de seguridad de conformidad con EN 62061

Error response time
Circuito monocanal 1oo1: 10 s
PFH (вероятность отказа в час), входы
Circuito monocanal 1oo1: 10⁻⁸
Circuito bicanal 1oo2: 2,94*10⁻⁹
Uppnåelig säkerhetsnivå, ingångar
Circuito monocanal 1oo1: SILCL 2
Circuito bicanal 1oo2: SILCL 3

Características de seguridad de conformidad con EN ISO 13849

Copertura diagnostica (DC), ingressi
Circuito monocanal 1oo1: 90%
Circuito bicanal 1oo2: 99%
MTTF
100 a
달성 가능 만족도 수준, 입력
PLd, categoría 2 (DIN EN ISO 13849-1) / arquitectura 1oo1 (1 canal)
Ple, categoría 4 (DIN EN ISO 13849-1) / arquitectura 1oo2 (2 canales)
PLd, category 2 / architecture 1oo1 (1 channel)
PLe, category 4 / architecture 1oo2 (2 channels)

Datos del sistema

Conexión posible
2 conductores
4 conductores
Interfaz
Bus de sistema u-remote
Protocolo bus de campo
PROFINET IRT
PROFIBUS DP-V1
Separación galvánica
500 V DC entre los circuitos de corriente
Tipo de módulo
Módulo de entrada seguro
Velocidad de transmisión bus de sistema, máx.
48 MBit/s

Clasificaciones

ETIM 8.0
EC001599
ETIM 9.0
EC001599
ETIM 10.0
EC001599
ECLASS 14.0
27-24-26-05
ECLASS 15.0
27-24-26-05
