UR20-8DO-N
Produktillustration
UR20-8DO-N

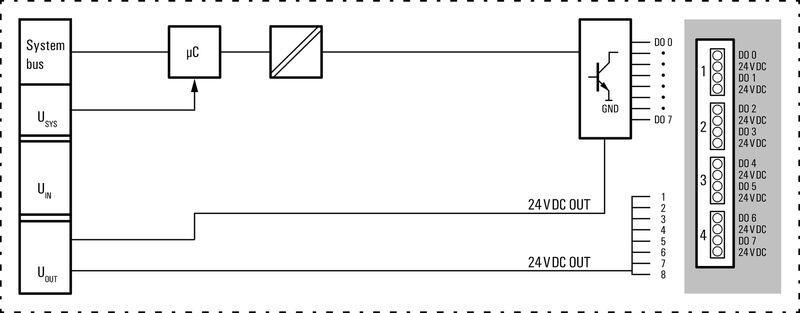

Block diagram
UR20-8DO-N

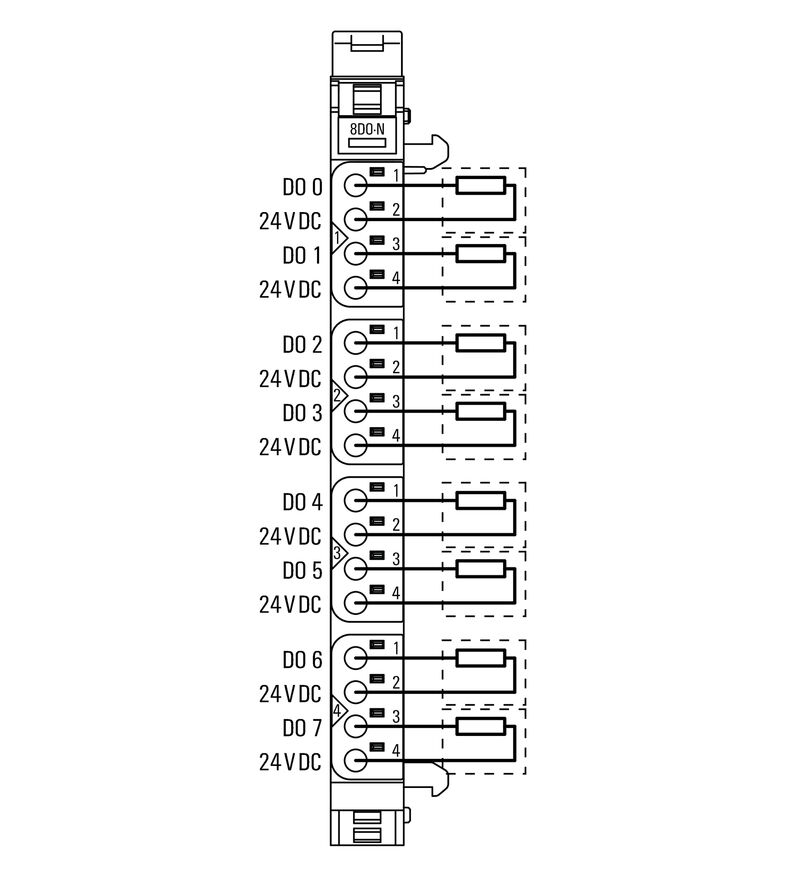

Connection diagram
UR20-8DO-N
Förklaring av förkortningar

UR20-8DO-N

Remote I/O-modul, IP20, Digitalsignaler, Utgång, 8-kanals

Produkt-ID 1315430000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 12 Reservdelar 2 Separata delar 2 Använda produkter 15
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt digitala utgångar Anslutningsdata Allmänna data Nätdel Systemdata Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d2e83968-d07b-4c8a-82b2-25cf0c69fee7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/343066b4-2123-4788-b278-3ff01ec50f19/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E141197
Certificat-nr (cULusEX)
E223527

Allmänna beställningsdata

Utförande
Remote I/O-modul, IP20, Digitalsignaler, Utgång, 8-kanals
Art.nr.
1315430000
Typ
UR20-8DO-N
GTIN (EAN)
4050118118704
Förp.
1 items

Mått och vikter

Djup
76 mm
Byggdjup (tum)
2,992 inch
Höjd
120 mm
Bygghöjd (tum)
4,724 inch
Bredd
11,5 mm
Byggbredd (tum)
0,453 inch
Montagemått höjd
128 mm
Nettovikt
86,4 g

Temperaturer

Lagertemperatur
-40 °C ... +85 °C
Drifttemperatur
-20 °C...60 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Produktens koldioxidavtryck
  • Vagga till grind:
    8,704 kg CO2 eq.

digitala utgångar

Digitala utgångar
8
Frånkopplingsenergi (induktiv)
<150 mJ / kanal
Individuell kanaldiagnos
Nej
Induktiv last (DC13)
2 Hz
Kortslutningssäker
Ja
Läckström
<0.1 mA
Lamplast (12 W)
10 Hz
Max. reaktionstid, hög
100 µs
Max. reaktionstid, låg
250 µs
Moduldiagnos
Ja
Ohmsk last (min. 47 Ω)
1 kHz
Reaktionstid för skyddskopplingen (strömbegränsning)
<100μs
Samtidighetsfaktor
  • min.:
    0 %
  • nominell:
    100 %
  • max.:
    100 %
Ställdonsanslutning
2-ledare
Typ
Lamplast
Ohmsk
Induktiv
Utgångsström per applikation
  • min.:
    0 mA
  • nominell:
    4 000 mA
  • max.:
    4 000 mA
Utgångsström per kanal, max.
500 mA
Utgångsström per modul, max.
4 000 mA
Återkopplingsfri
Ja

Anslutningsdata

Anslutningstyp
PUSH IN
Ledararea, fintrådig, min.
0,14 mm²
Ledardiameter, entrådig max.
1,5 mm²
Ledardiameter, entrådig min.
0,14 mm²
Ledardiameter, entrådig, max. (AWG)
AWG 16
Ledardiameter, fintrådig, max.
1,5 mm²
Wire cross-section, finely stranded, min. (AWG)
AWG 26
Wire cross-section, solid, min. (AWG)
AWG 26
와이어 단면, 가는 꼬임, 최대(AWG)
AWG 16

Allmänna data

Air pressure (operation)
≥ 795 hPa (höjd ≤ 2 000 m) enligt DIN EN 61131-2
Air pressure (storage)
1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2
Humedad del aire (transporte)
10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Humidité de l'air (fonctionnement)
10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Levegő páratartalma (tárolás)
10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Mounting rail
TS 35
Pollution severity
2
Presión del aire (transporte)
1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2
Prüfspannung
500 V
Surge voltage category
II
UL 94 flammability rating
V-0
Urti
15 g över 11 ms, halv sinusvåg, motsv. IEC 60068-2-27
Vibrationstålighet
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm amplitud enligt IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g acceleration enligt IEC 60068-2-6

Nätdel

Matningsspänning
24 V DC +20 %/ -15 %
över systembussen
Strömförbrukning från Isys, typ.
8 mA
Strömförbrukning från Iut (aktuellt effektsegment)
15 mA + last

Systemdata

Galvanisk isolation
500 V DC mellan strömbanororna
Gränssnitt
u-remote systembuss
Modultyp
Digital utgångsmodul
Möjlig anslutning
2 ledare
Överföringshastighet för systembuss, max.
48 MBit/s

Klassificeringar

ETIM 8.0
EC001599
ETIM 9.0
EC001599
ETIM 10.0
EC001599
ECLASS 14.0
27-24-26-04
ECLASS 15.0
27-24-26-04
