UR20-FBC-EC-ECO
UR20-FBC-EC-ECO

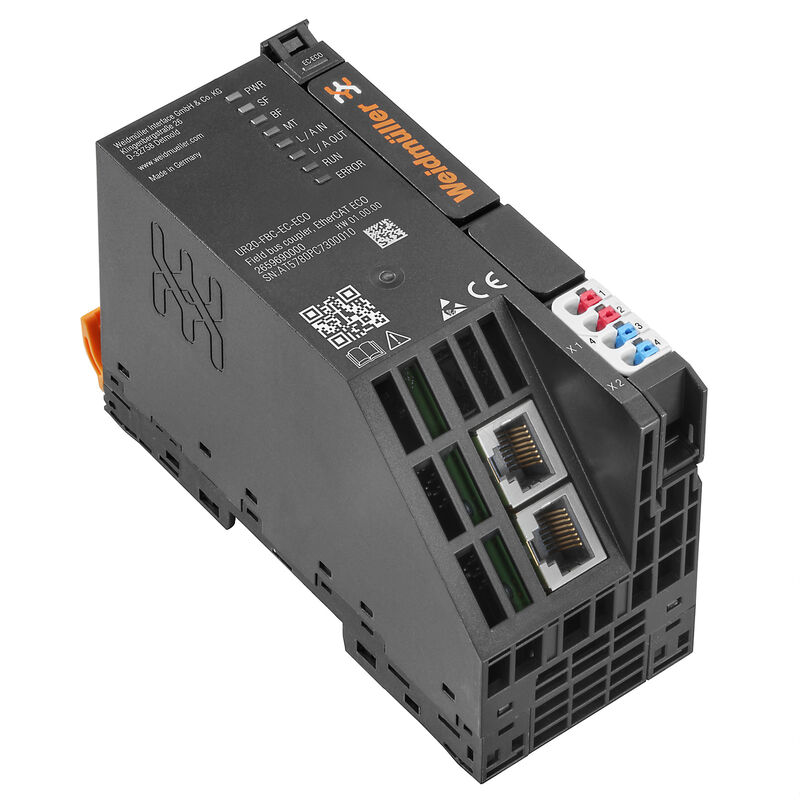

Illustration du produit
Figure similaire
UR20-FBC-EC-ECO

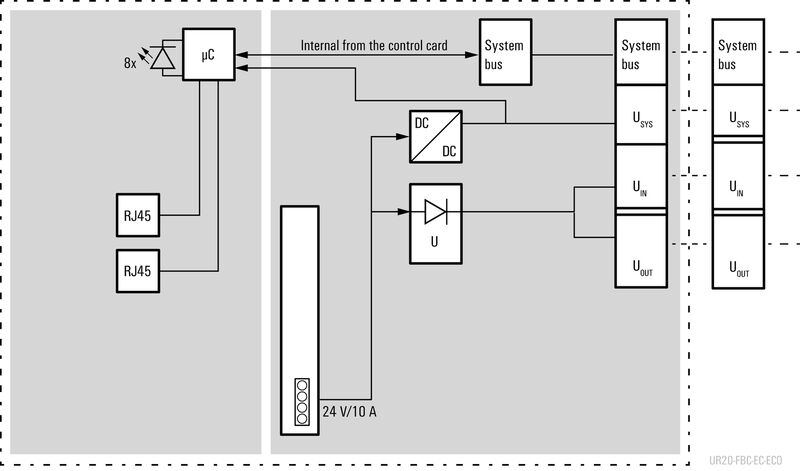

Block diagram
UR20-FBC-EC-ECO

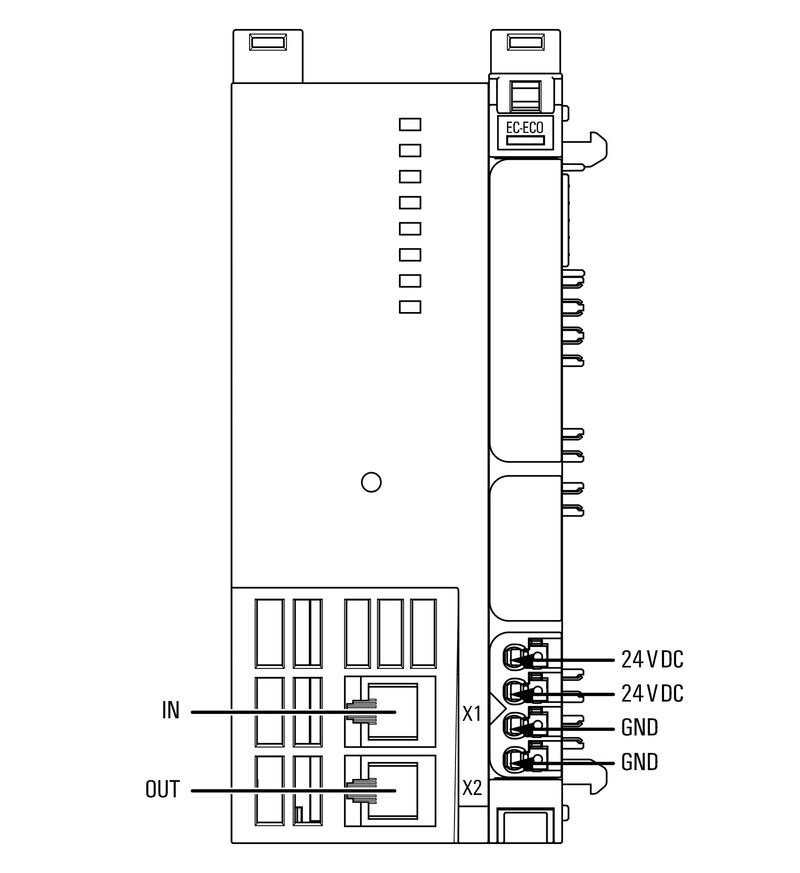

Connection diagram
UR20-FBC-EC-ECO
Explication des abréviations

UR20-FBC-EC-ECO

Coupleur bus de terrain pour E/S déportées, IP20, Ethernet, EtherCAT

Référence produit 2659690000
Fiche technique Soutien à l'ingénierie Support logiciel Téléchargements de produits
Accessoires 8 Pièces de rechange 1 Pièces détachées 1 Autres produits de la même gamme 16
Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques de raccordement Caractéristiques générales Alimentation électrique Données système Note importante Classifications Agréments

Informations générales de commande

Version
Coupleur bus de terrain pour E/S déportées, IP20, Ethernet, EtherCAT
Référence
2659690000
Type
UR20-FBC-EC-ECO
GTIN (EAN)
4050118674064
Qté.
1  Pièce

Dimensions et poids

Profondeur
76  mm
Profondeur (pouces)
2,992  inch
Hauteur
120  mm
Hauteur (pouces)
4,724  inch
Largeur
52  mm
Largeur (pouces)
2,047  inch
Poids net
247  g

Températures

Température de stockage
-40 °C ... +85 °C
Température de fonctionnement
0 °C...50 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
7a, 7cI
REACH SVHC
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP
98e19a7e-033b-4e68-93e3-c47b30de875e

Caractéristiques de raccordement

Section de raccordement du conducteur, max.
1,5  mm²
Section de raccordement du conducteur, min.
0,14  mm²
Section de raccordement du conducteur, rigide, max. (AWG)
AWG 16
Section de raccordement du conducteur, rigide, min. (AWG)
AWG 26
Section de raccordement du conducteur, souple, max.
1,5  mm²
Section de raccordement du conducteur, souple, max. (AWG)
AWG 16
Section de raccordement du conducteur, souple, min.
0,14  mm²
Section de raccordement du conducteur, souple, min. (AWG)
AWG 26
Type de raccordement
PUSH IN

Caractéristiques générales

Catégorie de surtension
II
Choc
15 g sur 11 ms, demi-onde sinusoïdale, selon CEI 60068-2-27
Classe d'inflammabilité selon UL 94
V-0
Humidité de l'air (fonctionnement)
De 10% à 95%, sans condensation, selon DIN EN 61131-2
Humidité de l'air (stockage)
De 10% à 95%, sans condensation, selon DIN EN 61131-2
Humidité de l'air (transport)
De 10% à 95%, sans condensation, selon DIN EN 61131-2
Pression d'air (opération)
≥ 795 hPa (hauteur ≤ 2000 m) selon DIN EN 61131-2
Pression de l'air (stockage)
1013 hPa (hauteur 0 m) à 700 hPa (hauteur 3 000 m) selon DIN EN 61131-2
Pression de l'air (transport)
1013 hPa (hauteur 0 m) à 700 hPa (hauteur 3 000 m) selon DIN EN 61131-2
Rail
TS 35
Tension d'essai
500  V
Tenue aux vibrations
5 Hz ≤ f ≤ 8,4 Hz : amplitude 3,5 mm selon CEI 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz : accélération 1 g selon CEI 60068-2-6

Alimentation électrique

Consommation de courant par Isystèmetyp.
80 mA
Courant d'alimentation pour IENTRÉE (ligne de courant d’entrée) , max.
10  A
Courant d'alimentation pour le système, max.
4  A
Tension d'alimentation
24 V DC +20 %/ -15 %
via le système bus
Tension d’alimentation pour système et entrées
24 V DC +20 %/ -15 %

Données système

Données de diagnostic
800  Byte
Données process
1 024  Byte
Interface
Bus système U-Remote
nombre max. de modules
16
Paramètres
1 024  Byte
Protocole bus de terrain
EtherCAT
Raccordement
2 x connecteurs débrochables RJ45
Type de module
Coupleur de bus
Vitesse de transmission du bus de terrain, max.
100  Mbit/s
Vitesse de transmission sur le bus système, max.
48  Mbit/s

Note importante

Informations sur le produit
Les équerres d'extrémité correspondantes sont incluses dans le coupleur.

Classifications

ETIM 6.0
EC001603
ETIM 7.0
EC001603
ETIM 8.0
EC001603
ETIM 9.0
EC001603
ETIM 10.0
EC001603
ECLASS 9.0
27-24-26-07
ECLASS 9.1
27-24-26-07
ECLASS 10.0
27-24-26-07
ECLASS 11.0
27-24-26-07
ECLASS 12.0
27-24-26-07
ECLASS 13.0
27-24-26-07
ECLASS 14.0
27-24-26-07
ECLASS 15.0
27-24-26-07

Agréments

Agréments
