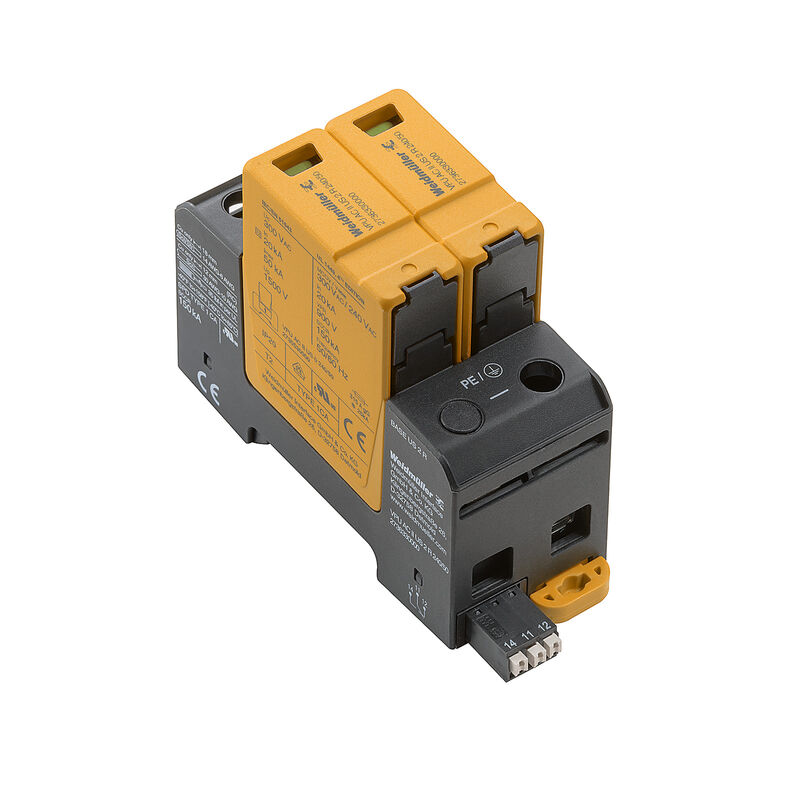

VPU AC II US 2 R 240/50
VPU AC II US 2 R 240/50
Symbol elektřiny
Schematic circuit diagram

VPU AC II US 2 R 240/50

Přepěťová ochrana, Nízké napětí, Ochrana proti přepětí, s dálkovým kontaktem, Jednofázový, TN-S

ID výrobku 2736330000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 4 Náhradní díly 3 Příbuzné výrobky 6
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Jmenovité údaje UL Data připojení, vzdálené upozornění Obecné údaje Koordinace izolace podle normy EN 50178 Jmenovité údaje IEC / EN Data připojení Elektrické údaje Obecné údaje Hodnocení IECEx/ATEX/cUL Záruka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E354261

Všeobecné objednací údaje

Verze
Přepěťová ochrana, Nízké napětí, Ochrana proti přepětí, s dálkovým kontaktem, Jednofázový, TN-S
Číslo objednávky
2736330000
Typ
VPU AC II US 2 R 240/50
GTIN (EAN)
4050118825824
Množství
1 ks

Rozměry a hmotnosti

Hloubka
68 mm
Hloubka (v palcích)
2,677 inch
Hloubka včerně DIN lišty
76 mm
Výška
104,5 mm
Výška (v palcích)
4,114 inch
Šířka
36 mm
Šířka (v palcích)
1,417 inch
Rozměr při montáži – výška
75 mm
Čistá hmotnost
258 g

Teploty

Skladovací teplota
-40 °C...85 °C
Okolní teplota
-40 °C…85 °C
Provozní teplota
-40 °C...85 °C
Vlhkost
Rel. vlhkost 5–95 %

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Jmenovité údaje UL

Okolní teplota (provozní), max.
85 °C
Jmenovité napětí UN
240 V
VPR (N-PE)
900 V
MCOV (L-PE)
300 V
MCOV (N-PE)
300 V
SCCR
150 kA
In
20 kA
Kategorie
SPD TYPE 1
Průřez připojení AWG, min.
AWG 14
Průřez připojení AWG, max.
AWG 6
Okolní teplota (provozní), min.
-40 °C
MODE
all modes
VPR (L-N)
1 800 V
VPR (L-PE)
900 V
Typ napětí
AC
Energetické sítě UL
Split-Phase

Data připojení, vzdálené upozornění

Délka odizolování
12 mm
Průřez pro připojené vodiče, pevné jádro, max.
1,5 mm²
Průřez pro připojené vodiče, pevné jádro, max. (AWG)
AWG 10
Průřez pro připojené vodiče, pevné jádro, min.
0,25 mm²
Průřez pro připojené vodiče, pevné jádro, min. (AWG)
AWG 30
Typ připojení
PUSH IN

Obecné údaje

Barevný
Oranžová
černá
Design
Instalační kryt; 2TE
Insta IP 20
Klasifikace hořlavosti UL 94
V-0
Nosná lišta
TS 35
Optický funkční displej
zelená = OK, červená = svodič je vadný – vyměňte ho
Provozní nadmořská výška
≤ 4000 m
Segment
Rozvod elektrické energie
Stupeň krytí
IP20 v instalovaném stavu
Verze
Ochrana proti přepětí
s dálkovým kontaktem

Koordinace izolace podle normy EN 50178

Kategorie rázového napětí
III
Závažnost znečištění
2

Jmenovité údaje IEC / EN

Avledningsström Imax. (8/20 µs) ledare-PE
50 kA
Clase de requisitos según IEC 61643-11
Typ II
Clase de requisitos según la norma EN 61643-11
T2
T3
Coordinamento energetico
Typ II
Typ III
Discharge current Imax (8/20µs) N-PE
50 kA
Integrovaná záložní pojistka
Ne
Kisülési áram In (8/20 µs) N-PE
20 kA
Low voltage network
Jednofázový
TN-S
Normas
IEC 61643-11
EN 61643-11
UL 1449
NFPA 79
Následná schopnost potlačit proud Ifi
Následný proud není nutné brát v úvahu.
Número de polos
2
Protección por fusible
Není nutná pojistka ≤315 A gG
250 A gG @50 kA Isccr
315 A gG @25 kA Isccr
Protection level Up at IN (L/N-PE)
≤ 1 500 V
Rated voltage (AC)
240 V
Signalling contact
250 V 1A 1CO
Sobretensión temporal - TOV
337 V
SPD type
T2
Svodový proud při Un
0,5 mA
Tensión continua máxima, Uc (AC)
300 V
Tensión de red
240 V
Tiempo de respuesta / tiempo de recuperación
≤ 25 ns
Tipo de tensión
AC
Zatížitelnost zkratovým proudem ISCCR
50 kA
Zona de frecuencia, max.
60 Hz
Zona de frecuencia, min.
50 Hz
방전 전류 In (8/20µs) 와이어-PE
20 kA

Data připojení

Délka odizolování
18 mm
Metoda připojení vodiče
Šroubové připojení
Typ připojení
Šroubové připojení
Délka odizolování, jmenovité připojení
18 mm
Utahovací moment, min.
3 Nm
Utahovací moment, max.
4,5 Nm
Rozsah sevření, jmenovité připojení
16 mm²
Upínací rozsah, min.
1,5 mm²
Upínací rozsah, max.
35 mm²
Průřez propojení AWG, min.
AWG 16
Průřez propojení AWG, max.
AWG 2
Průřez vodiče, pevný, min.
1,5 mm²
Průřez vodiče, pevný, max.
35 mm²
Sección de conexión del conductor, flexible, mín.
1,5 mm²
Section de raccordement du conducteur, souple, max.
25 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), min.
2,5 mm²
Průřez vodiče, pružný, AEH (DIN 46228-1), max.
35 mm²
Průřez připojení vodičů, splétané, min.
1,5 mm²
Průřez připojení vodičů, splétané, max.
35 mm²

Elektrické údaje

Typ napětí
AC

Obecné údaje

Počet pólů
2
Stupeň krytí
IP20 v instalovaném stavu
Barevný
Oranžová
černá

Hodnocení IECEx/ATEX/cUL

Č. osvědčení (cULus)
E354261

Záruka

Časový interval
5 let

Klasifikace

ETIM 8.0
EC000941
ETIM 9.0
EC000941
ETIM 10.0
EC000941
ECLASS 14.0
27-17-12-02
ECLASS 15.0
27-17-12-02
