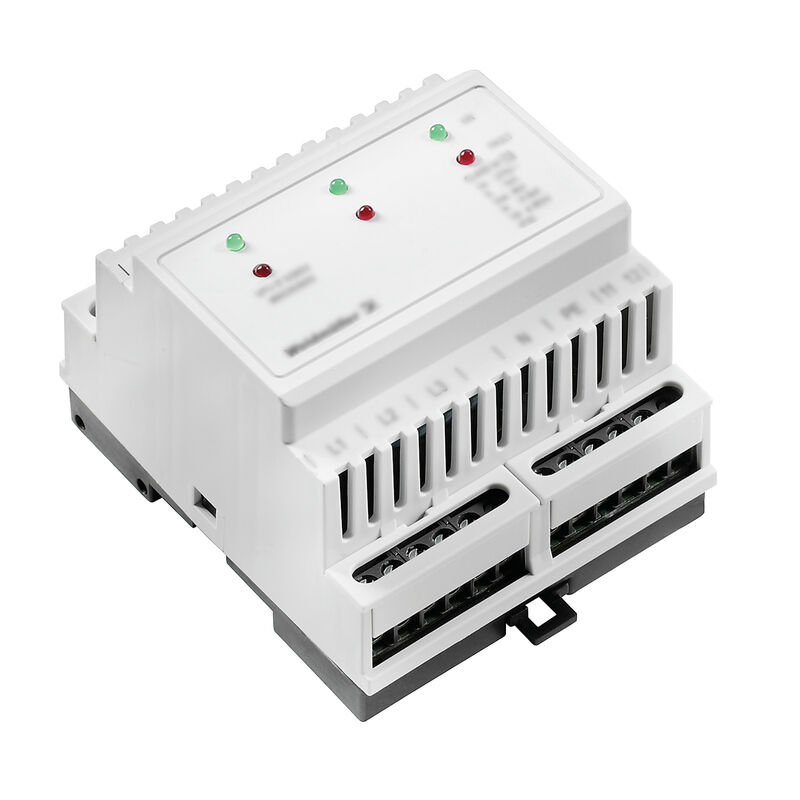

VPU III 3/280V
VPU III 3/280V

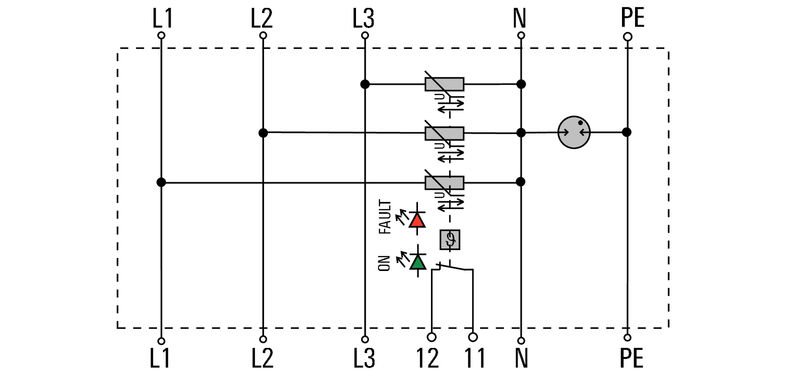

Символ цепи
Schematic circuit diagram

VPU III 3/280V

Данный продукт больше недоступен.

Альтернативный продукт: 2907880000

Разрядник для защиты от перенапряжения, Низкое напряжение, С дистанционным контактом, TN-C, TN-S, TN-C-S

№ продукта 1393050000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 1 Связанные продукты 5
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Данные соединения, удаленная индикация Общие данные Соответствие стандартам по изоляции (EN 50178) Номинальные характеристики IEC / RU Размеры Электрические параметры Общие параметры Гарантия Классификации Тендерные спецификации

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Соответствовать

Основные данные для заказа

Версия
Разрядник для защиты от перенапряжения, Низкое напряжение, С дистанционным контактом, TN-C, TN-S, TN-C-S
Заказ №
1393050000
Тип
VPU III 3/280V
GTIN (EAN)
4050118193862
Кол.
1 Штука
Статус поставки
Снято с производства
Доступно до
14.07.2025
Альтернативный продукт
[2907880000](~/p/2907880000)

Размеры и массы

Глубина
57 mm
Глубина (дюймов)
2,244 inch
Высота
90 mm
Высота (в дюймах)
3,543 inch
Ширина
70 mm
Ширина (в дюймах)
2,756 inch
Масса нетто
164 g

Температуры

Температура хранения
-40 °C...70 °C
Рабочая температура
-40 °C...70 °C
Влажность
Отн. влажность 5–95 %

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Данные соединения, удаленная индикация

Вид соединения
Винтовое соединение
Длина снятия изоляции
5 mm
Момент затяжки, макс.
0,22 Nm
Сечение подключаемого провода, одножильного, макс.
1,5 mm²
Сечение подключаемого провода, одножильного, мин.
0,2 mm²

Общие данные

Вид защиты
IP20
Исполнение
С дистанционным контактом
Класс пожаростойкости UL 94
V-0
Конструкция
Монтажный корпус; 1 TE
Insta IP 20
Оптическая индикация работы
Зеленый светодиод = OK
Красный светодиод = разрядник неисправен
заменить
Сегмент
Распределение питания
Укомплектованная монтажная рейка
TS 35
Цветовой код
серый

Соответствие стандартам по изоляции (EN 50178)

Túlfeszültség kategória
III
오염 심각도
2

Номинальные характеристики IEC / RU

Lågspänningsnät
TN-C
TN-S
TN-C-S
Mains frequency at 250 Vmax
50...60 Гц
Märkström IN
16 A
napięcie znamionowe (AC)
230 V
Prąd upływu przy Un
30 µA
Styk sygnalizacyjny
250 В 10 А 1 НЗ
Временное перенапряжение - TOV
440 V
Время реакции/время перехода в аварийный режим
≤ 100 нс
Встроенный резервный предохранитель
Нет
Защита предохранителем
16 A
Категория требований по IEC 61643-11
Тип III
Класс требований согласно EN 61643-11
T3
Количество полюсов
1
Макс. продолжительное напряжение, Uc (AC)
275 V
Номинальный ток короткого замыкания ISCCR
1,5 kA
Нормы
IEC 61643-11, EN 61643-11
Согласование энергии (≤10 м)
Тип II
Тип III
Тип напряжения
3-фазный 230/400 В
Ток провода IPE
30 µA
Ток утечки (тип III)
3 kA
Ток утечки, Iмакс. (8/20 мкс), провод – защ. заземление (PE)
3 kA
Уровень защиты, Up при IN (L/N-PE)
≤ 1200 V
Уровень защиты, Up при IN (N-PE)
≤ 1400 V
조합 펄스 UOC
6 kV

Размеры

Длина зачистки изоляции
7 mm
Вид соединения
Винтовое соединение
Длина снятия изоляции Измерительное соединение
7 mm
Момент затяжки, мин.
0,4 Nm
Момент затяжки, макс.
0,5 Nm
Диапазон размеров зажимаемых проводников, измерительное соединение,
2,5 mm²
Диапазон зажима, мин.
0,5 mm²
2,5 mm²
Сечение подключаемого провода, одножильного, мин.
0,5 mm²
Сечение подключаемого проводника, однопроволочного, макс.
2,5 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,5 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
2,5 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
0,5 mm²
Сечение подключаемого провода, многожильного, 46228 AEH (DIN 46228-1), макс.
2,5 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,5 mm²
Сечение подсоединяемого провода, скрученный, макс.
2,5 mm²

Электрические параметры

Тип напряжения
3-фазный 230/400 В

Общие параметры

Количество полюсов
1
Вид защиты
IP20
Цветовой код
серый

Гарантия

Период времени
5 лет

Классификации

ETIM 8.0
EC000942
ETIM 9.0
EC000942
ETIM 10.0
EC000942
ECLASS 14.0
27-17-12-03
ECLASS 15.0
27-17-12-03

Тендерные спецификации

Long specification
Трехконтактное устройство защиты от перенапряжения, соответствующее требованиям класса III по стандарту IEC 61643-11, EN 61643-11:2013. Данный разрядник обеспечивает защиту от перенапряжения и используется в системах, соответствующих стандарту IEC 61643-12. Разрядник устанавливается вблизи от защищаемого оборудования в стандартный монтажный / электрораспределительный шкаф. VPU III 3 280 V заземляется между внешними проводами (L1, L2, L3 и нулевым проводом). С терморазъединительным устройством на варисторе. В случае утраты всех средств защиты цвет светодиодов меняется с зеленого на красный. Функциональное состояние также индицируется с помощью беспотенциального сигнального контакта (НЗ контакта). Номинальное напряжение: 230 В перем. тока; Iн./макс. (8/20 мкс): 3 кА; уровень защиты: < 1,8 кВ; ток нагрузки Il: 16 А; выход линии связи: контакт НЗ: 250 В / 0,5 А, 48 В пост. тока / 0,1 А; тип: Weidmüller VPU  III 3 280 V; код заказа: 1393050000 или аналогичный
Especificación corta
Разрядник класса III с напряжением Uoc: 6 кВ, подходит для сетей электропитания TN-S 230/400 В перем. тока. Уровень защиты < 1,8 кВ. С системой удаленного предупреждения, тип: Weidmüller VPU III 3 280 V, № для заказа 1393050000 или аналогичный
