特性
| 版本 | 防浪涌放电管, 低电压, 带远程触点, 单相, UP(L/N-PE) ≤ 0.98kV |
| 订货号 | 1351550000 |

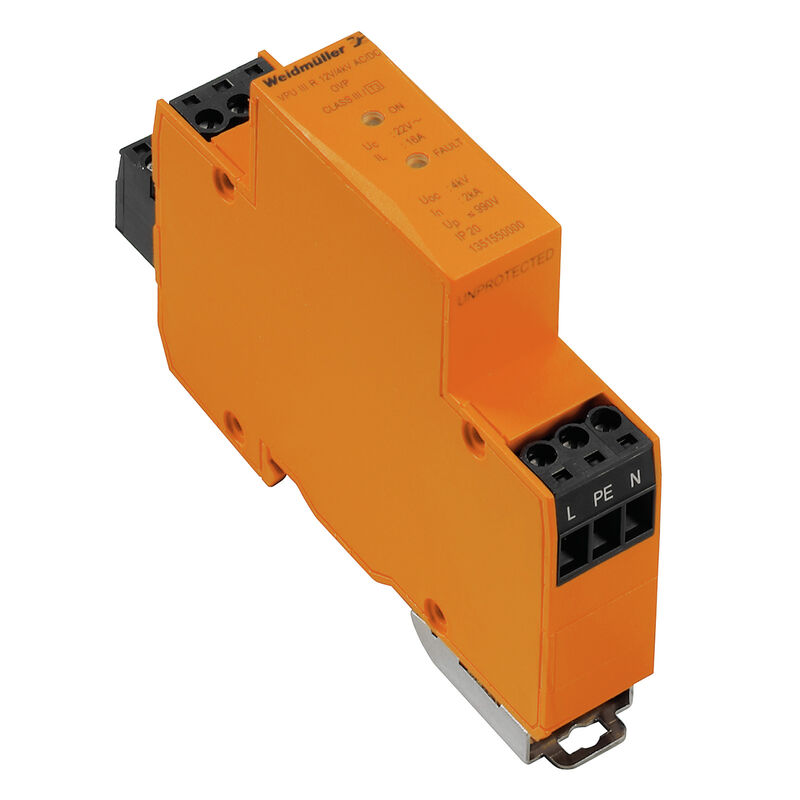

| 类型 | VPU III R 12V/4KV AC/DC |
| GTIN (EAN) | 4050118158571 |
| 数量 | 1 PC |
| 深 | 71.5 mm |
| 深度 (英寸) | 2.815 inch |
| 高度 | 102 mm |
| 高度 (英寸) | 4.016 inch |
| 宽度 | 18 mm |
| 宽度 (英寸) | 0.709 inch |
| 净重 | 84 g |
| 存储温度 | -40 °C...70 °C |
| 工作温度 | -40 °C...70 °C |
| 湿度 | 5 - 95% 相对湿度 |
| REACH SVHC | / |
| RoHS 合规状态 | 合规，无例外 |
| 剥线长度 | 5 mm |
| 最大压接面积 硬导线 | 1.5 mm² |
| 最大扭矩 | 0.5 Nm |
| 最小压接面积 硬导线 | 0.2 mm² |
| 联接类型 | 螺钉联接 |
| 光学功能显示 |
绿LED = 正常
红色LED = 放电管故障 更换 |
| 导轨 | TS 35 |
| 类型 | 带远程触点 |
| 类型 |
安装外壳；1 TE
Insta IP20 |
| 行业 | 能源分配 |
| 防护等级 | IP20 |
| 阻燃等级符合 UL 94 | V-0 |
| 颜色编码 | 橙色 |
| 污染等级 | 2 |
| 过压等级 | II |
| EN 61643-11等级 | T3 |
| 低电压网络 | 单相 |
| 保护级别 Up ，当电流为 IN (L/N-PE) | ≤ 0.98kV |
| 信号触点 | 250V 10 A 1 NC |
| 响应时间 | ≤ 100 ns |
| 回路数 | 1 |
| 接地导线电流 IPE | 30 µA |
| 暂态过电压 - TOV | 23 V |
| 最大持续工作电压 Uc (DC) | 28 V |
| 最大持续工作电压，Uc (AC) | 20 V |
| 最大放电电流 (8/20 µs) | 2 kA |
| 最大频率 250 V时 | 50...60 Hz |
| 标准 |
IEC 61643-11
EN 61643-11 |
| 熔丝 | 16 A |
| 电压保护水平 UP (典型值) | ≤ 0.98kV |
| 电压类型 | 交流/ 直流 |
| 短路时电流值 ISCCR | 1.5 kA |
| 符合IEC 61643-11要求 | III级 |
| 组合脉冲 UOC | 4 kV |
| 能量配合 (≤10 m) |
类型 II
类型 III |
| 额定电压下的漏电压 | 30 µA |
| 额定电压（交流） | 12 V |
| 额定电压（直流） | 16 V |
| 额定电流 IN | 16 A |
| 剥线长度 | 7 mm |
| 联接类型 | 螺钉联接 |
| 额定连接下的裸线长度 | 7 mm |
| 最小拧紧力矩 | 0.4 Nm |
| 最大拧紧力矩 | 0.5 Nm |
| 额定连接下的压接范围 | 2.5 mm² |
| 压接范围，最小 | 0.5 mm² |
| 压接范围，最大 | 2.5 mm² |
| 单股导线的最小压接面积 | 0.13 mm² |
| 单股导线最大截面 | 2.5 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 最大压接面积 软导线 | 2.5 mm² |
| 软导线的最小压接面积，带管状端头 (DIN 46228-1) | 0.5 mm² |
| 软导线的最大压接面积，带管状端头 (DIN 46228-1) | 2.5 mm² |
| 接线截面积，多股线，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 2.5 mm² |
| 质保期 | 5年 |
| 认证/证书/一致性声明 | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86281) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61306) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1351550000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1351550000) |
| 招标规格 |
[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
[Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608) |
| 用户文档 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35657) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

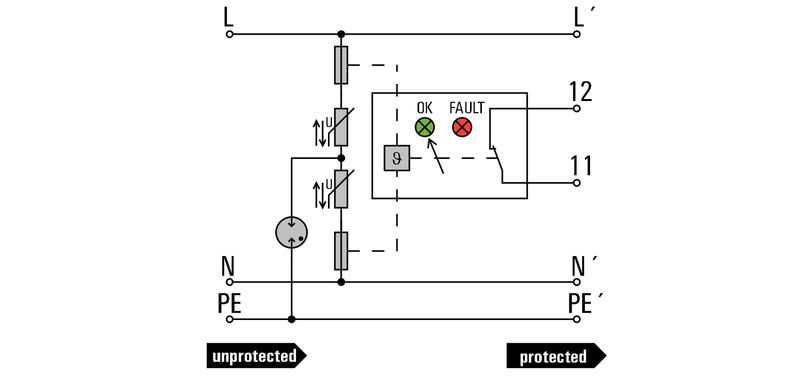

| 详细描述 | 浪涌保护符合 IEC 61643-11，EN61643-11：2013 标准对 III 级浪涌保护的要求。 避雷器用作浪涌保护器，也可用于符合 IEC 61643-12 标准的应用。 避雷器安装在标准装置 / 配电箱中需要保护的设备附近。 VPU III R 12V AC/DC 在相位与中性导体之间接地。 压敏电阻上设有热分离装置。 如果丧失保护功能，LED 的颜色将从绿色变为红色。 工作状态则通过无电压信号触点（常闭触点）显示。 额定电压：12V AC/DC；标称/最大放电电流（8/20µs）：2kA 保护级别 < 0.98kV；负载电流 II：16A； 通讯输出：常闭触点：250V/0.5A，直流 48V/0.1A；型号：Weidmüller VPU III R 12V 订货号：1351550000（或同等电涌保护器）。 |
| 简短描述 | III级电涌保护器， 开路电压4kV， 适用于12V的交流/直流馈电系统。 保护水平< 0.98kV。 带遥信触点。 型号：Weidmüller VPU III R 12V/4kV 订货号为 1351550000 （或同等电涌保护器）。 |
