特性
| 版本 | 防浪涌放电管, 低电压, 电涌保护器 II |
| 订货号 | 2530550000 |

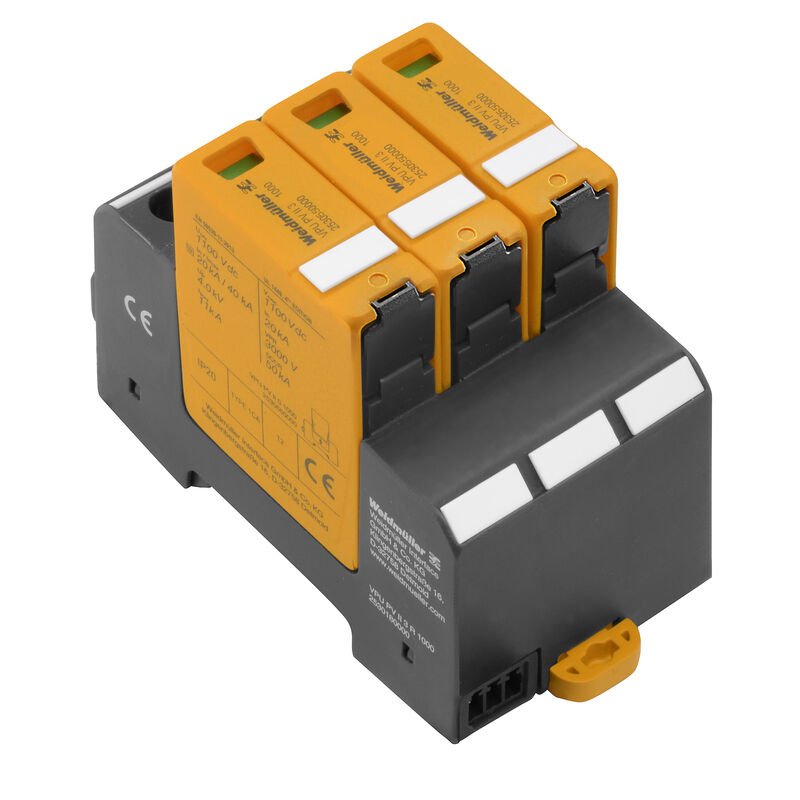

| 类型 | VPU PV II 3 1000 |
| GTIN (EAN) | 4050118540550 |
| 数量 | 1 PC |
| 深 | 70 mm |
| 深度 (英寸) | 2.756 inch |
| 高度 | 96 mm |
| 高度 (英寸) | 3.78 inch |
| 宽度 | 54 mm |
| 宽度 (英寸) | 2.126 inch |
| 安装尺寸 - 高度 | 75 mm |
| 净重 | 386 g |
| 存储温度 | 85 °C |
| 工作温度 | -40 °C...85 °C |
| 湿度 | 5 - 95% 相对湿度 |
| REACH SVHC | / |
| RoHS 合规状态 | 合规，无例外 |
| 最大环境温度 (工作时) | 85 °C |
| 额定电压 UN | 1,100 V |
| SCCR | 50 kA |
| In | 20 kA |
| 目录册 | SPD TYPE 1CA |
| 环境温度 (工作)，最小 | -40 °C |
| cURus 证书号 | E354261 |
| VPR ( DC+/DC-) | 2,500 V |
| VPR ( DC-/G) | 2,500 V |
| 电压类型 | 直流电 |
| 光学功能显示 | 绿= 正常; 红 = 放电器有缺陷 - 替换 |
| 导轨 | TS 35 |
| 工作海拔 | ≤ 4000 m |
| 类型 | 电涌保护器 II |
| 类型 |
安装外壳；3 TE
Insta IP20 |
| 防护等级 | IP20 |
| 阻燃等级符合 UL 94 | V-0 |
| 颜色编码 |
黑色
橙色 |
| 污染等级 | 2 |
| 过压等级 | III |
| PV 系统电压，最大值 Ucpv | 1,100 V |
| 总放电电流 I总 ( 8/20µs) | 50 kA |
| 接地 PV 系统中的操作高度 | ≤ 2000 m |
| 放电电流 In (8/20 µs) | 20 kA |
| 最大放电电流 (8/20 µs) | 40 kA |
| 未接地 PV 系统中的操作高度 | ≤ 4000 m |
| 标准 |
EN 61643-31
EN 50539-11 UL 1449 |
| 测试类别 | II级 |
| 短路电流 ISCPV | 11,000 A |
| 防护级别 Up (+/- , -/PE , +/PE) | ≤ 3.8 kV |
| SPD 类型 | T2 |
| 信号触点 | 否 |
| 响应时间 | ≤ 25 ns |
| 回路数 | 3 |
| 最大持续工作电压 Uc (DC) | 1000 V |
| 最大放电电流 (8/20 µs) | 40 kA |
| 标准 |
EN 61643-31
EN 50539-11 UL 1449 |
| 电压类型 | 直流电 |
| 额定电压下的漏电压 | 30 µA |
| 额定电压（直流） | 1000 V |
| 剥线长度 | 18 mm |
| 联接类型 | 螺钉联接 |
| 额定连接下的裸线长度 | 18 mm |
| 最小拧紧力矩 | 3 Nm |
| 最大拧紧力矩 | 4.5 Nm |
| 额定连接下的压接范围 | 6 mm² |
| 压接范围，最小 | 1.5 mm² |
| 压接范围，最大 | 35 mm² |
| 单股导线的最小压接面积 | 1.5 mm² |
| 单股导线最大截面 | 16 mm² |
| 最小多股导线接线截面积 | 1.5 mm² |
| 最大压接面积 软导线 | 25 mm² |
| 接线截面积，多股线，最小 | 1.5 mm² |
| 接线截面积，多股线，最大 | 35 mm² |
| 质保期 | 5年 |
| 认证/证书/一致性声明 | [CE_VPU_PV](https://mdcop.weidmueller.com/mediadelivery/asset/900_41858) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54854) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2530550000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2530550000) |
| 招标规格 |
[Ausschreibungstext DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_179607)
[Tenderspecification EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_179608) |
| 用户文档 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_101427) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000941 |
| ETIM 7.0 | EC000941 |
| ETIM 8.0 | EC000941 |
| ETIM 9.0 | EC000941 |
| ECLASS 9.0 | 27-13-08-05 |
| ECLASS 9.1 | 27-13-08-05 |
| ECLASS 10.0 | 27-13-08-05 |
| ECLASS 11.0 | 27-13-08-05 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |
| 认证 |    |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E354261 |
