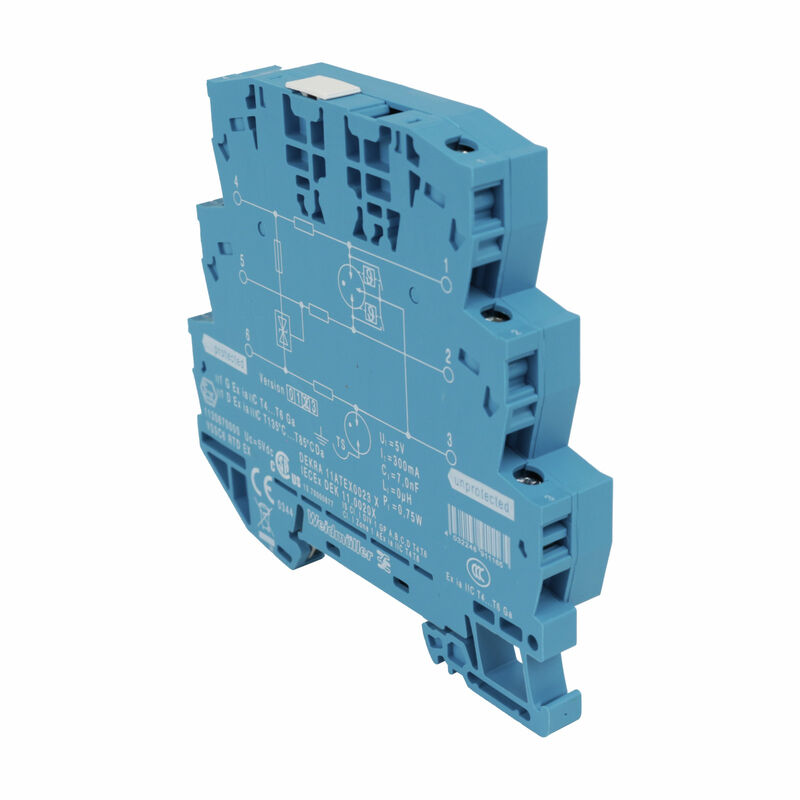

VSSC6 RTD EX
VSSC6 RTD EX
VSSC6 RTD EX
VSSC6 RTD EX

VSSC6 RTD EX

計装機器と制御機器のサージ保護, 測定・制御機器のサージ保護

商品番号 1130670000
コンフィギュレータで開く
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 3 関連製品 6
承認 一般注文データ 寸法と重量 温度 失敗の確率 環境製品コンプライアンス 防爆 Ex – データ CSA保護データ 一般データ EN 50178に準拠した絶縁協調 公称データIEC/EN 承認の詳細 接続データ 電気データ 一般データ 定格IECEx/ATEX/cUL 重要なメモ 分類 入札仕様書

承認

認可
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/c809b3ab-e765-499c-852e-d528779da9f7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

一般注文データ

バージョン
計装機器と制御機器のサージ保護, 測定・制御機器のサージ保護
注文番号
1130670000
種別
VSSC6 RTD EX
GTIN (EAN)
4032248911165
数量
1 items

寸法と重量

深さ
81 mm
奥行き（インチ）
3,189 inch
高さ
88,5 mm
高さ（インチ）
3,484 inch
幅
12,4 mm
Width (inches)
0,488 inch
正味重量
15 g

温度

保管温度
-40 °C...80 °C
周囲温度
-40 °C…70 °C
動作温度
-40 ...70
湿度
5～96%

失敗の確率

SIL enligt IEC 61508
3
MTTF
1 871 a
SFF
94,67 %
λges
61
PFH in 1*10-9 per hour
3.25

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
71e97bb7-979f-4330-94c0-20c629bb05e3

防爆 Ex – データ

ATEX – ダストラベリング
II 1 D Ex ia IIIC T135 °C …T85 °C Da
ATEX – ガス表示
II 1 G Ex ia IIC T4... T6 Ga
IECEx – ダストラベリング
II 1 D Ex ia IIIC T135 °C …T85 °C Da
IECEx - gas labelling
II 1 G Ex ia IIC T4… T6 Ga
入力電力、最大、PI
0.75 W
内部容量、最大 CI
7 nF
内部インダクタンス、最大LI
0時間
温度等級 T4/135°C (-40°C ...+120 °C) li
300 mA
温度等級 T5/100°C (-40 ° C ...+85 °C) li
300 mA
温度等級 T6/85 °C (-40 °C ...+70 °C) li
300 mA

CSA保護データ

Gasgrupp C
IIB
Gasgrupp D
IIA
Gasgrupper A, B
IIC
Ingångsström, max. II
300 mA
Inre induktans, max. LI
0時間
Inre kapacitans, max. CI
7 nF

一般データ

Brännbarhetsklass enligt UL 94
V-0
Frånskiljningsfunktion
いいえ
Färgkod
ライトブルー
Montageskena obestyckad
TS 35
Optisk funktionsdisplay
該当なし
Segment
測定 – 監視 – 設定
Skyddsklass
IP20
Utförande
測定・制御機器のサージ保護

EN 50178に準拠した絶縁協調

Nedsmutsningsgrad
2
Överspänningskategori
III

公称データIEC/EN

Dielectric strength at FG against PE
500 V
Discharge current, max. (8/20 µs)
10 kA
Frequency range, max.
120 MHz
IEC 61643-21等级
C2
D1
Lightning test current Iimp (10/350 µs)
0.5 kA
Protection level, UP wire - wire
1,8 kV
Rated current IN
300 mA
Rated voltage (DC)
1 V
Standards
IEC 62305
IEC 61643-21
Voltage type
DC
Volume resistance
1.8 Ω 10%
オーバーロード – 失敗モード
Modus2
サージ電流担体能力C2
2.5 kA 8/20 s 5 kV 1.2/50 s
信号伝送プロパティ（-3 dB）
120 MHz
定格電流 IL
300 mA
放電電流 In (8/20µs) 導体 - PE
2.5 kA
放電電流 In （8 / 20µs）電線 - 電線
2.5 kA
放電電流 I最大 (8 / 20µs) 導体 - PE
5 kA
放電電流 I最大 (8 / 20µs) 電線 - 電線
5 kA
浪涌电流强度 C3
10 A 10/1000 s
浪涌电流强度 D1
0,5 kA 10/350 μs
脉冲回复能力
10 ms
落雷テスト電流、Iimp (10/350 µs) 電線 - PE
0.5 kA

承認の詳細

GOST certificate
[GOST-Zertifikat](PDF/7950_n1-n4.pdf)

接続データ

Anslutningstyp
ねじ接続
Åtdragningsmoment, min.
0,5 Nm
Åtdragningsmoment, max.
0,8 Nm
Clamping range, min.
0,5 mm²
Clamping range, max.
4 mm²
導体断面、固定式、最小
0,5 mm²
導体断面、固定式、最大
6 mm²
導体断面、フレキシブル、AEH （DIN 46228-1）、最小
0,5 mm²
導体断面、フレキシブル、AEH （DIN 46228-1）、最大
4 mm²
接続断面、撚線、最小
0,5 mm²
接続断面、撚線、最大
4 mm²

電気データ

Spänningstyp
DC

一般データ

保護度合い
IP20
色
ライトブルー

定格IECEx/ATEX/cUL

ATEX - Märkning damm
II 1 D Ex ia IIIC T135 °C …T85 °C Da
ATEX - Märkning gas
II 1 G Ex ia IIC T4... T6 Ga
ATEX-Zertifikat
[ATEX Certificate](PDF/11ATEX0023X Iss 1 (D+E).pdf)
IEC Ex certificate
[IECEX Zertifikat](PDF/VSSC_IECEx DEK 11.0020x.pdf)
IECEx - Märkning damm
II 1 D Ex ia IIIC T135 °C …T85 °C Da
IECEx - gas labelling
II 1 G Ex ia IIC T4... T6 Ga
マーキング EN 60079
Ex ec nC IIC T4 Gc
cUL certificate
[cUL Certificate](pdf/VSSC.PDF)

重要なメモ

製品情報
モード 2： SPD 内部の非常に低いインピーダンスのため、SPD 内部の電圧制限部の短絡箇所を示します。回路は動作不能ですが、測定装置は短絡によって保護されています。

分類

ETIM 8.0
EC000943
ETIM 9.0
EC000943
ETIM 10.0
EC000943
ECLASS 14.0
27-17-15-02
ECLASS 15.0
27-17-15-02

入札仕様書

Annonstext lång
12 V DC、3 線技術を有する PT100 信号回路用の 6.2 mm 幅の DIN レールモジュールでのサージ保護。最大 0.3 A の3 線信号はここで保護できます。端子を取り付ける際に、保護スイッチの取付けレール (アース) と基準電位 (接地) 間の高インピーダンスアースにフラッシュオーバーギャップが同時に生じます。保護されたスイッチングの種類と電圧レベルに基づく端子の光学的同定。端末は、ラベル付けまたはマーク付けできます。ATEX バージョン。Ex 区域の点火保護等級に対するテスト：Ex ia IIC / Ex iaD
Annonstext kort
3 線技術による PT 100 信号回路対応の 12.4 mm 幅端子レールモジュールの、単体でのサージ保護。 バージョン：5 VDC ATEX バージョン。EX 区域での防爆保護タイプに準拠したテスト：Ex ia IIC / Ex iaD.
