特性
版本 | 测量控制系统电涌保护器, 测量控制系统的电涌保护, UP(L/N-PE) 70V |
订货号 | 1064740000 |
类型 | VSSC6 TAZ 24VAC/DC |
GTIN (EAN) | 4032248830022 |
数量 | 10 PC |
深 | 81 mm |
深度 (英寸) | 3.189 inch |
高度 | 88.5 mm |
高度 (英寸) | 3.484 inch |
宽度 | 6.2 mm |
宽度 (英寸) | 0.244 inch |
净重 | 41.2 g |
存储温度 | -40 °C...80 °C |
工作温度 | -40 °C...70 |
湿度 | 5...96 % |
SIL 符合 IEC 61508 | 3 |
MTTF | 3,567 a |
SFF | 100 % |
λges | 32 |
PFH 1*10-9 1/h | 0 |
RoHS 合规状态 | 合规,有例外 |
RoHS 豁免(如适用/已知) | 7a, 7cI |
REACH SVHC | Lead 7439-92-1 |
SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
UL 证书号 | E311081 |
UL 证书 | [UL Zertifikat](PDF/E311081VOL1SEC3.pdf) |
内置电容, 最大 CI | 2 nF |
内置电容, 最大值 LI | 0 µH |
气体组别 A、 B | IIC |
气体组别 C | IIB |
气体组别 D | IIA |
输入电压, 最大 Ui | 42 V |
输入电流, 最大 II | 12 A |
光学功能显示 | 不 |
导轨 | TS 35 |
类型 | 测量控制系统的电涌保护 |
类型 | 端子 |
行业 | 测量控制系统 |
防护等级 | IP20 |
阻燃等级符合 UL 94 | V-0 |
隔离功能 | 无 |
颜色编码 | 黑色 |
污染等级 | 2 |
过压等级 | III |
IEC 61643-21等级 | C3 |
回路数 | 1 |
放电电流 In (8/20µs) 导线-PE | 0.1 kA |
放电电流 I最大 (8/20µs) 线-PE | 0.2 kA |
最大持续工作电压 Uc (DC) | 42 V |
最大持续工作电压,Uc (AC) | 30 V |
最大放电电流 (8/20 µs) | 0.4 kA |
标准 | IEC61643-21 (参考依据) |
浪涌电流强度 C3 | 15 A |
电压保护水平 UP (典型值) | 70V |
电压类型 | 交流/ 直流 |
电容 | 0.8 nF |
过载故障模式 | 模式 1 |
通道电阻 | <0.1 Ω |
额定电压(交流) | 24 V |
额定电压(直流) | 34 V |
额定电流 IN | 12 A |
GOST认证 | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
剥线长度 | 10 mm |
联接类型 | 螺钉联接 |
最小拧紧力矩 | 0.5 Nm |
最大拧紧力矩 | 0.8 Nm |
压接范围,最小 | 0.5 mm² |
压接范围,最大 | 4 mm² |
单股导线的最小压接面积 | 0.5 mm² |
单股导线最大截面 | 6 mm² |
软导线的最小压接面积,带管状端头 (DIN 46228-1) | 0.5 mm² |
软导线的最大压接面积,带管状端头 (DIN 46228-1) | 4 mm² |
接线截面积,多股线,最小 | 0.5 mm² |
接线截面积,多股线,最大 | 4 mm² |
电压类型 | 交流/ 直流 |
回路数 | 1 |
防护等级 | IP20 |
颜色编码 | 黑色 |
cUL 认证 | [cUL Certificate](pdf/VSSC.PDF) |
产品信息 | 模式 1:SPD 的限压部分已断开。限压功能不再存在,但是线路仍可运行。 |
认证/证书/一致性声明 |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86289) |
工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211542) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1064740000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1064740000) |
用户文档 | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35338) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000943 |
ETIM 7.0 | EC000943 |
ETIM 8.0 | EC000943 |
ETIM 9.0 | EC000943 |
ECLASS 9.0 | 27-13-08-07 |
ECLASS 9.1 | 27-13-08-07 |
ECLASS 10.0 | 27-13-08-07 |
ECLASS 11.0 | 27-13-08-07 |
ECLASS 12.0 | 27-17-90-90 |
ECLASS 13.0 | 27-17-90-90 |
ECLASS 14.0 | 27-17-90-90 |

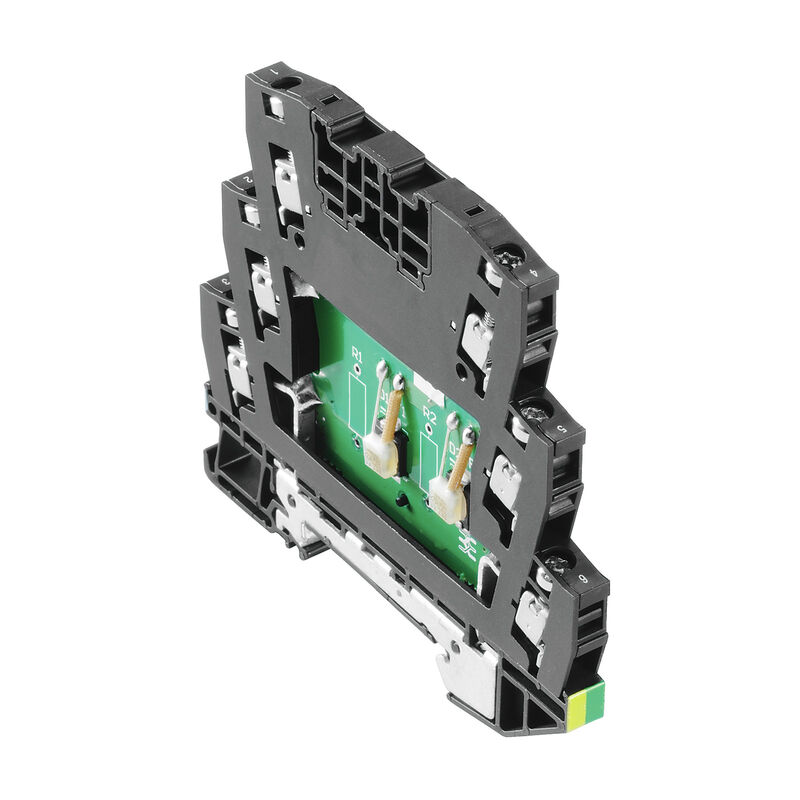

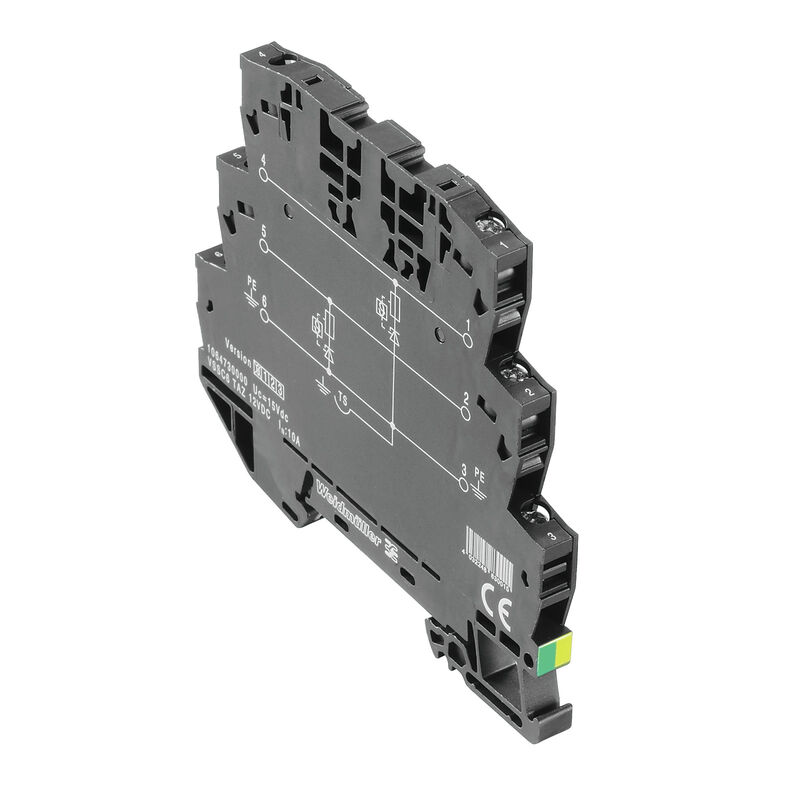

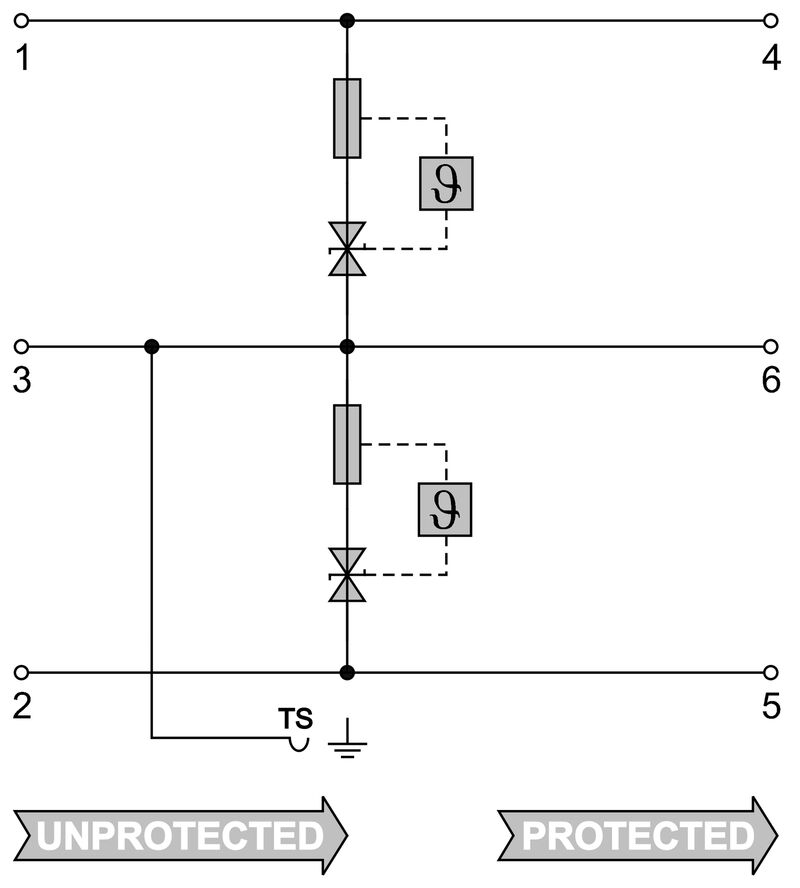

详细描述 | 直通型端子宽 6.2mm,在两条信号导线和安装导轨电位之间有抑制二极管,TS 35 插针。在此可保护最大 12A 的信号。安装端子会同时在端子保护电路的安装导轨(接地)和基准电位(接地)之间生成导电触点。端子的光学标识符合保护电路类型和电压高度。端子上的标记可能。 |
简短描述 | 直通型端子在两条信号导线和安装导轨电位之间有抑制二极管 (TAZ),TS 35 插针规格:24VAC |
认证 | ![CE](/picture/CE.gif) ![CSAEX](/picture/CSAEX.gif) ![FUSAFETY](/picture/FUSAFETY.gif) ![OEVE](/picture/OEVE.gif) ![UL](/picture/UL.gif) |
ROHS | 一致 |
UL File Number Search | [UL 网站](LINK/UL_search.html) |
UL 证书号 | E311081 |
