W2T 4 DTCA-FT BK
W2T 4 DTCA-FT BK

W2T 4 DTCA-FT BK

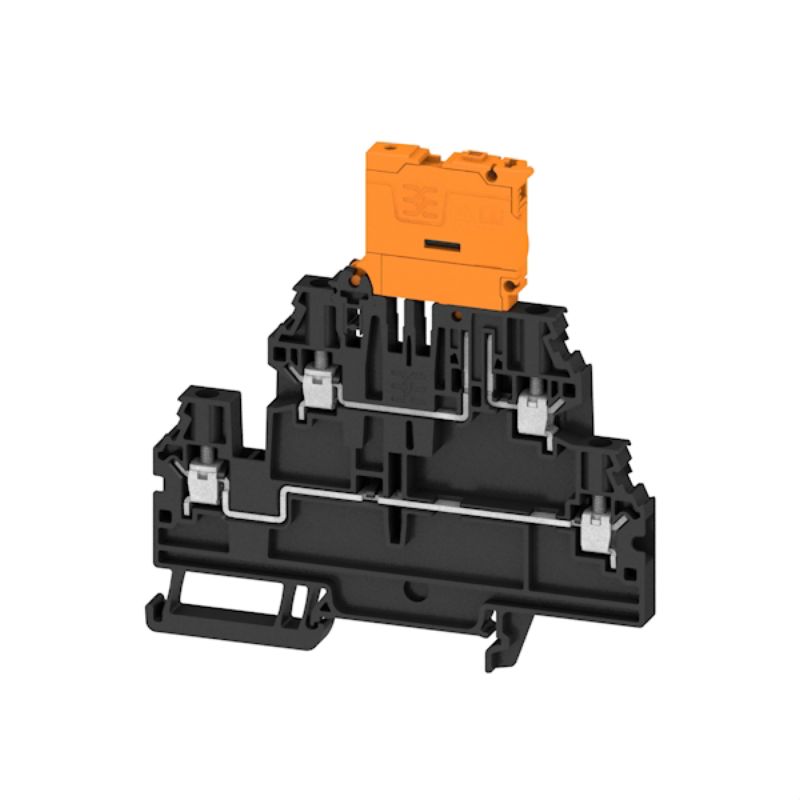

Bloc de jonction de test sectionnable, Raccordement vissé, noir, 4 mm², 28 A, 500 V, Nombre de raccordements: 4, Nombre d'étages: 2

Référence produit 3019340000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 104 Autres produits de la même gamme 92
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques du système Autres caractéristiques techniques Raccordement (raccordement nominal) Généralités Caractéristiques nominales Classifications

Agréments

ROHS
Conforme

Informations générales de commande

Ausfuehrung
Bloc de jonction de test sectionnable, Raccordement vissé, noir, 4 mm², 28 A, 500 V, Nombre de raccordements: 4, Nombre d'étages: 2
Nr zam.
3019340000
Art
W2T 4 DTCA-FT BK
GTIN (EAN)
4099986930605
Qté.
50 Pièce

Dimensions et poids

Tiefe
72,5 mm
Profondeur (pouces)
2,854 inch
Höhe
95,5 mm
Hauteur (pouces)
3,76 inch
Breite
6,1 mm
Largeur (pouces)
0,24 inch
Poids net
33,077 g

Températures

Température d'utilisation permanente, min.
-60 °C
Température d'utilisation permanente, max.
130 °C

Conformité environnementale du produit

Estado de cumplimiento de la directiva RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques des matériaux

Matériau de base
Wemid
Couleur
noir
Éléments d'actionnement de couleurs
Orange
Classe d'inflammabilité selon UL 94
V-0

Caractéristiques du système

Flasque de fermeture nécessaire
Oui
Nombre de polarités
2
Nombre d'étages
2
Nombre de points de contact par étage
2
Nombre de potentiels par étage
1
Etages internes pontés
Non
Barrette de liaison équipée
TS 35
Fonction N
Non
Fonction PE
Non
Fonction PEN
Non

Autres caractéristiques techniques

Côté ouvert
droite
enclipsable
Oui
Type de fixation
TS 35
Type de montage
TS 35
Version à l#92épreuve de l#92explosion
Non

Raccordement (raccordement nominal)

Anschlussrichtung
latéralement
Anzugsdrehmoment, max.
0,8 Nm
Blade size
0,6 x 3,5 mm
Clamping range, max.
6 mm²
Clamping range, min.
0,25 mm²
Clamping screw
M 3
Délka odizolování
8 mm
Lehrdorn nach 60 947-1
A3
Leiteranschlussquerschnitt AWG, max.
AWG 10
Number of connections
4
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,25 mm²
Section de raccordement du conducteur, rigide, min.
0,25 mm²
Section de raccordement, souple, max.
6 mm²
Section de raccordement, souple, min.
0,25 mm²
Tightening torque, min.
0,5 Nm
Tvilling-ändhylsa, max.
1,5 mm²
Tvilling-ändhylsa, min.
0,5 mm²
Type of connection
Raccordement vissé
Type of connection 2
Raccordement vissé
Wire connection cross section AWG, min.
AWG 24
Wire connection cross section, finely stranded, min.
0,25 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,25 mm²
Wire connection cross-section, solid core, max.
6 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
6 mm²
Сечение подсоединяемого провода, скрученный, макс.
6 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,25 mm²

Généralités

Leiteranschlussquerschnitt AWG, max.
AWG 10
Leiteranschlussquerschnitt AWG, min.
AWG 24
Tragschiene
TS 35

Caractéristiques nominales

Section nominale
4 mm²
Tension nominale
500 V
Courant nominal
28 A
Courant avec conducteur max.
28 A
Résistance de passage selon CEI 60947-7-x
3 mΩ
Tension de choc nominale
6 kV
Catégorie de surtension
III
Degré de pollution
3

Classifications

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
