特性
| 版本 | Wave系列, 电涌保护器, 过压保护, 100 MHz 下的衰减: 30dB |
| 订货号 | 8614780000 |
| 类型 | WAVEFILTER 3A |
| GTIN (EAN) | 4032248277070 |
| 数量 | 1 PC |
| 深 | 92 mm |
| 深度 (英寸) | 3.622 inch |
| 高度 | 73 mm |
| 高度 (英寸) | 2.874 inch |
| 宽度 | 22.5 mm |
| 宽度 (英寸) | 0.886 inch |
| 净重 | 79.79 g |
| 存储温度 | -25 °C...55 °C |
| 工作温度 | -20 °C...40 °C |
| REACH SVHC | / |
| RoHS 合规状态 | 合规，无例外 |
| 导轨 | TS 35 |
| 类型 | 过压保护 |
| 类型 | 波纹 22.5 L |
| 行业 | 能源分配 |
| 防护等级 | IP20 |
| 颜色编码 | 黑色 |
| 高度，与TS 35 | 112.4 mm |
| 污染等级 | 2 |
| 过压等级 | III |

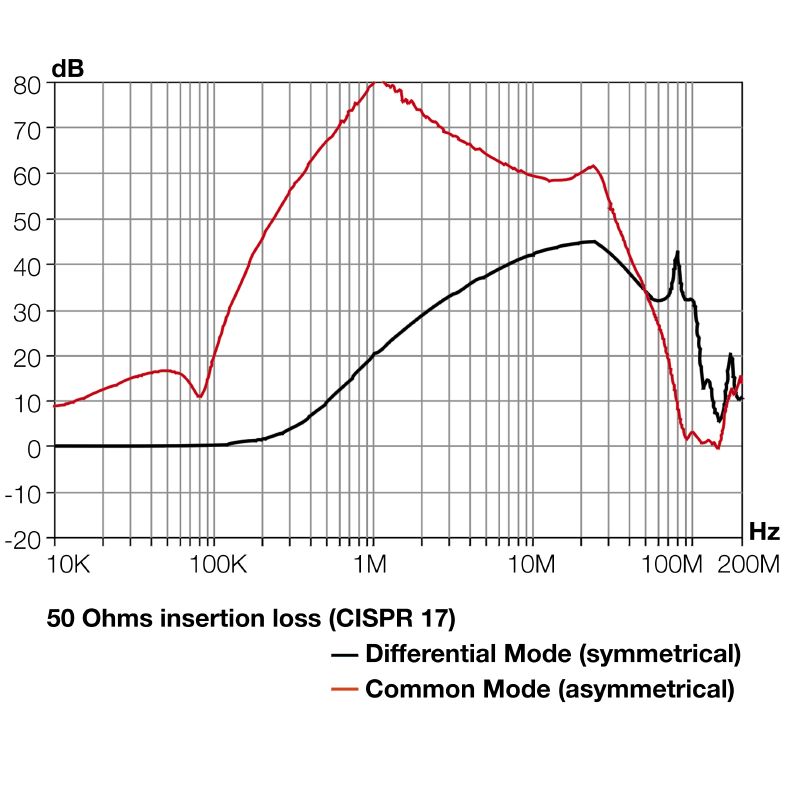

| 0.15 MHz 下的衰减 | < 0.5 dB |
| 1 MHz 下的衰减 | 18 dB |
| 10 MHZ 下的衰减 | 45 dB |
| 100 MHz 下的衰减 | 30dB |
| 感应率 L 及 L1 | 2 mH |
| 检测电压 P-N | 1700 V DC |
| 检测电压 P/N-PE | 2000 V AC |
| 熔丝 | 5 A |
| 电压类型 | 交流/ 直流 |

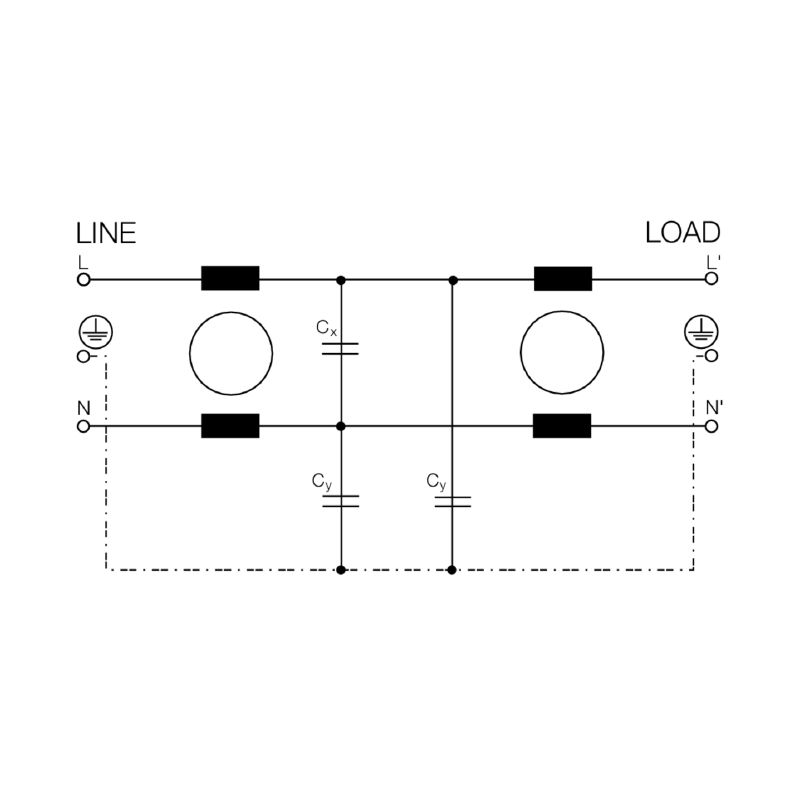

| 电容 | Cx / Cy: 33nF |
| 额定电压下的漏电压 | 190 µA |
| 额定电压（交流） | 250 V |
| 额定电压（直流） | 250 V |
| 额定电流 IN | 3 A |
| 区 | 2.5 mm² |
| 最小拧紧力矩 | 0.4 Nm |
| 最大拧紧力矩 | 0.6 Nm |
| 额定连接下的压接范围 | 2.5 mm² |
| 压接范围，最小 | 0.5 mm² |
| 压接范围，最大 | 2.5 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 最大压接面积 软导线 | 2.5 mm² |
| 软导线的最小压接面积，带管状端头 (DIN 46228-1) | 0.5 mm² |
| 软导线的最大压接面积，带管状端头 (DIN 46228-1) | 1.5 mm² |
| 认证/证书/一致性声明 | [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86277) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206163) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8614780000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8614780000) |
| 用户文档 | [Operating instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_42845) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002623 |
| ETIM 7.0 | EC002623 |
| ETIM 8.0 | EC002623 |
| ETIM 9.0 | EC002623 |
| ECLASS 9.0 | 27-18-28-14 |
| ECLASS 9.1 | 27-42-02-08 |
| ECLASS 10.0 | 27-18-28-14 |
| ECLASS 11.0 | 27-18-28-14 |
| ECLASS 12.0 | 27-18-28-14 |
| ECLASS 13.0 | 27-18-28-14 |
| ECLASS 14.0 | 27-18-28-14 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E64388 |
