WDK 10 L

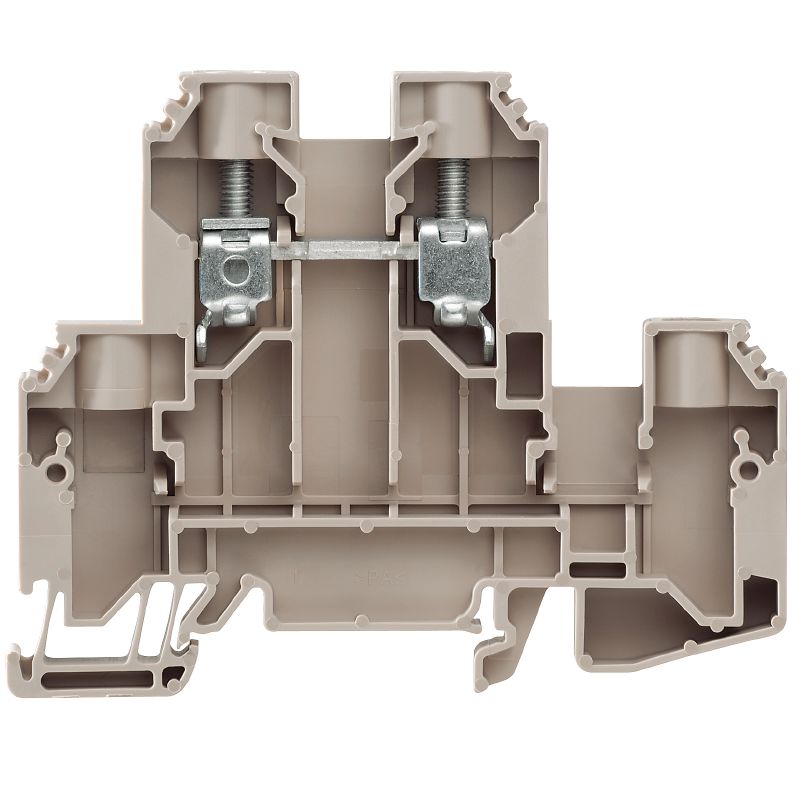

Illustration du produit
WDK 10 L

WDK 10 L

Ce produit ne sera bientôt plus disponible.

Dernière date de commande: /Date(1809036000000)/

Borne de varios pisos, Conexión brida-tornillo, Beige oscuro, 10 mm², 800 V, Número de conexiones: 2, Número de pisos: 1, TS 35, V-0

Référence produit 1415510000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 13 Autres produits de la même gamme 1055
Approvals Datos generales para pedido Dimensions and weights Temperaturas Environmental Product Compliance Material data Valores característicos del sistema Autres caractéristiques techniques Klemmbare Leiter (Weiterer Anschluss) Raccordement (raccordement nominal) Caractéristiques nominales selon CSA Généralités Rating data Caractéristiques nominales selon UL Besorolások

Approvals

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693

Datos generales para pedido

Version
Borne de varios pisos, Conexión brida-tornillo, Beige oscuro, 10 mm², 800 V, Número de conexiones: 2, Número de pisos: 1, TS 35, V-0
Référence
1415510000
Type
WDK 10 L
GTIN (EAN)
4050118216509
Qté.
50 Штука
Statut de livraison
Denna artikel kommer inte längre att finnas i framtiden.
Dernière date de commande
/Date(1809036000000)/

Dimensions and weights

Profondeur
69 mm
Profundidad (pulgadas)
2,717 inch
Profundidad incl. carril DIN
69,5 mm
Hauteur
85 mm
Magasság (coll)
3,346 inch
Largeur
9,9 mm
폭 (인치)
0,39 inch
Poids net
23,802 g

Temperaturas

Température de stockage
-25 °C...55 °C
Température ambiante
-50 °C…75 °C
Continuous operating temp., min.
-50 °C
Continuous operating temp., max.
120 °C

Environmental Product Compliance

Statut de conformité RoHS
Compliant without exemption
REACH SVHC
No SVHC superiori a 0,1 wt%
Empreinte carbone du produit
  • Производственный цикл:
    0.199 kg CO2 eq.

Material data

Matériau de base
Wemid
Couleur
진한 베이지색
Classe d'inflammabilité selon UL 94
V-0

Valores característicos del sistema

Version
Conexión brida-tornillo
Borne de doble piso
para conexión transversal atornillable
abierto por un extremo
Flasque de fermeture nécessaire
Yes
Nombre de polarités
1
레벨 수
1
레벨당 클램프 지점 개수
2
Nombre de potentiels par étage
1
Etages internes pontés
Нет
Raccordement PE
Nej
Barrette de liaison équipée
TS 35
Fonction N
No
Fonction PE
No
Fonction PEN
Non

Autres caractéristiques techniques

Côté ouvert
droite
Type de montage
Snap-on
Version à l#92épreuve de l#92explosion
Nein

Klemmbare Leiter (Weiterer Anschluss)

Type de raccordement, autre raccordement
Schraubanschluss

Raccordement (raccordement nominal)

Calibre selon 60 947-1
B6
Couple de serrage, max.
1,9 Nm
Couple de serrage, min.
1,2 Nm
Dimension de la lame
1,0 x 5,5 mm
Embouts doubles, max.
6 mm²
Embouts doubles, min.
1,5 mm²
Longueur de dénudage
12 mm
Nombre de raccordements
2
Plage de serrage, max.
16 mm²
Plage de serrage, min.
1,5 mm²
Section de raccordement du conducteur, AWG, max.
AWG 6
Section de raccordement du conducteur, AWG, min.
AWG 16
Section de raccordement du conducteur, rigide, max.
16 mm²
Section de raccordement du conducteur, rigide, min.
1,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
16 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
1,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
16 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
1,5 mm²
Section de raccordement du conducteur, souple, max.
16 mm²
Section de raccordement du conducteur, souple, min.
1,5 mm²
Section de raccordement, semi-rigide, max.
16 mm²
Section de raccordement, semi-rigide, min.
1,5 mm²
Section de raccordement, souple, min.
1,5 mm²
Sens de raccordement
na straně
Type de raccordement
Schraubanschluss
Type de raccordement 2
Schraubanschluss
Vis de serrage
M 4

Caractéristiques nominales selon CSA

Certificat Nº (CSA)
200039-1057876
Courant gr. c (CSA)
70 A
Section max. du conducteur (CSA)
6 AWG
Section min. du conducteur (CSA)
18 AWG
Tension Gr C (CSA)
1000 V

Généralités

Barrette de liaison équipée
TS 35
Normes
IEC 60947-7-1
Section de raccordement du conducteur, AWG, max.
AWG 6
Section de raccordement du conducteur, AWG, min.
AWG 16

Rating data

Section nominale
10 mm²
Tension nominale
800 V
Tension nominale DC
800 V
Courant nominal
57 A
Courant avec conducteur max.
70 A
Normes
IEC 60947-7-1
Résistance de passage selon CEI 60947-7-x
0,56 mΩ
Tension de choc nominale
8 kV
Puissance dissipée conformément à CEI 60947-7-x
1,82 W
Catégorie de surtension
III
Degré de pollution
3

Caractéristiques nominales selon UL

Certificat Nº (UR)
E60693
Taille du conducteur Câblage d'installation max. (UR)
6 AWG
Taille du conducteur Câblage d'installation min. (UR)
18 AWG
Taille du conducteur Câblage d'usine max. (UR)
6 AWG
Taille du conducteur Câblage d'usine min. (UR)
18 AWG

Besorolások

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
