WDU 1.5/R3.5

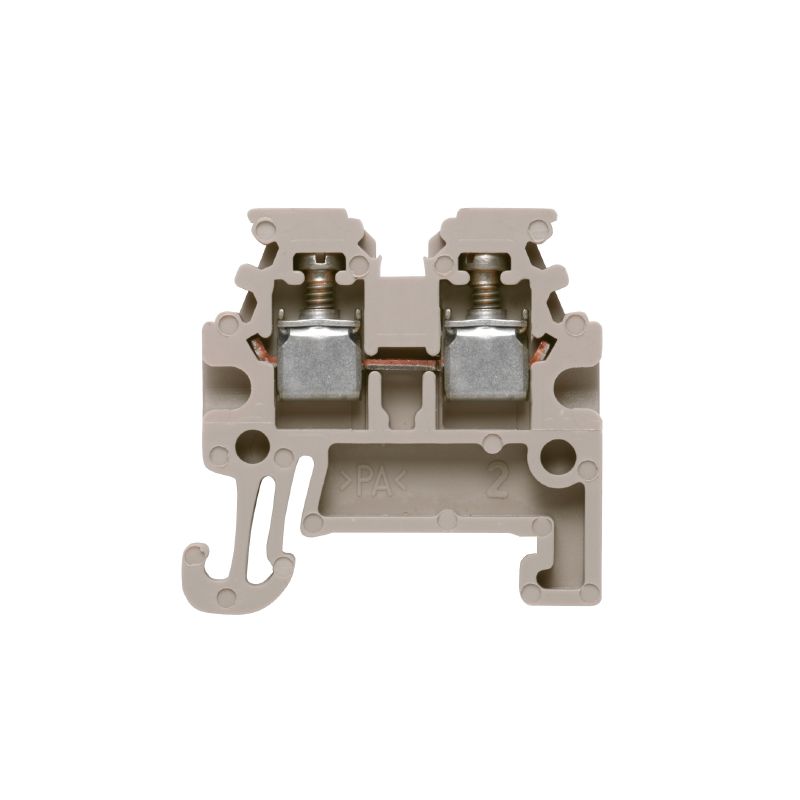

Imagen de producto
WDU 1.5/R3.5

BORNE WDU 1.5/R 3.5 PARA TS15

Feed-through terminal block, Screw connection, dark beige, 1.5 mm², 17.5 A, 400 V, Number of connections: 2

Item No. 1753280000
Open in Configurator
Download data sheet Engineering Support Product Downloads
Accessories 13 Related products 50
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications Additional technical data Conductors for clamping (additional connection) Conductors for clamping (rated connection) Bemessungsdaten nach CSA Dimensions General Rating data UL rating data Classifications

Approvals

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (UR)
E60693

General ordering data

Versión
Feed-through terminal block, Screw connection, dark beige, 1.5 mm², 17.5 A, 400 V, Number of connections: 2
Order No.
1753280000
Tipo
WDU 1.5/R3.5
GTIN (EAN)
4032248020737
Cantidad
100 items

Dimensions and weights

Profundidad
24 mm
Depth (inches)
0,945 inch
Depth including DIN rail
25 mm
Altura
24,5 mm
Height (inches)
0,965 inch
Anchura
3,5 mm
Width (inches)
0,138 inch
Nettovikt
1,57 g

Temperatures

Temperatura de almacenamiento
-25 °C...55 °C
Temperatura ambiente
-60 °C…85 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
Huella de carbono del producto
  • Cradle to gate:
    0.104 kg CO2 eq.

Material data

Basic material
Wemid
Barevný
dark beige
Grado inflamabilidad según UL 94
V-0

Rating data IECEx/ATEX

Núm. de certificación (ATEX)
DEMKO14ATEX1338U
Núm. de certificación (IECEX)
IECEXULD14.0005U
Max. spänning (ATEX)
275 V
Corriente (ATEX)
15 A
Wire cross section max. (ATEX)
1.5 mm²
Tensión máx. (IECEx)
275 V
Current (IECEX)
15 A
Sección máx. del conductor (IECEX)
1.5 mm²
Caracterización EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU label
II 2 G D

System specifications

Version
Screw connection
for plug-in cross-connector
One end without connector
Требуется концевая пластина
Yes
Antal potentialer
1
Antal våningar
1
Number of clamping points per level
2
Počet pólů na řadu
1
Pisos internos puenteados
No
PE-Anschluss
No
Tragschiene
TS 15
N-function
No
PE-Funktion
No
Funzione PEN
No

Additional technical data

Anzahl gleicher Klemmen
1
explosionsgeprüfte Ausführung
Yes
Montageart
gerastet
Offene Seiten
right

Conductors for clamping (additional connection)

Tipo de conexión, conexión adicional
Screw connection

Conductors for clamping (rated connection)

Calibre según 60 947-1
A1
Dimens. caña destornillador
0,4 x 2,5 mm
Dirección de conexión
seitlich
Longitud de desaislado
7 mm
Número de conexiones
2
Par de apriete, max.
0,3 Nm
Par de apriete, min.
0,3 Nm
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 14
Sección de conexión del conductor, flexible, max.
1,5 mm²
Sección de conexión del conductor, flexible, mín.
0,13 mm²
Sección de embornado, máx.
1,5 mm²
Sección de embornado, mín.
0,13 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, máx.
1,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,13 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, máx.
0,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/4, mín.
0,13 mm²
Sección del conductor, flexible, mín.
0,13 mm²
Sección del conductor, semirrígido, máx.
1,5 mm²
Sección del conductor, semirrígido, mín.
0,13 mm²
Sección transversal de conductor, núcleo rígido, máx.
1,5 mm²
Sección transversal de conductor, núcleo rígido, mín.
0,13 mm²
Tipo de conexión
Screw connection
Tornillo de apriete
M 2

Bemessungsdaten nach CSA

Corriente Gr D (CSA)
10 A
Núm. de certificación (CSA)
12400-398
Sección máx. del conductor (CSA)
14 AWG
Sección mín. del conductor (CSA)
26 AWG
Tensión Gr D (CSA)
300 V

Dimensions

Смещение TS 15
13,5 mm

General

Carril de montaje
TS 15
Normas
IEC 60947-7-1
Sección de conexión del conductor AWG, min.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 14

Rating data

Sezione di dimensionamento
1,5 mm²
Napięcie znamionowe
400 V
Tensione DC nominale
400 V
Courant nominal
17,5 A
Strom bei max. Leiter
17,5 A
Standards
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1,83 mΩ
정격 임펄스 내전압
4 kV
Potenza dissipata secondo IEC 60947-7-x
0,56 W
Pollution severity
3

UL rating data

Corriente Gr B (UR)
15 A
Corriente Gr D (UR)
10 A
Núm. de certificación (UR)
E60693
Sección del conductor Cableado de campo máx. (UR)
14 AWG
Sección del conductor Cableado de campo mín. (UR)
26 AWG
Sección del conductor Cableado de fábrica máx. (UR)
14 AWG
Sección del conductor Cableado de fábrica mín. (UR)
26 AWG
Tensión Gr B (UR)
300 V
Tensión Gr D (UR)
300 V

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
