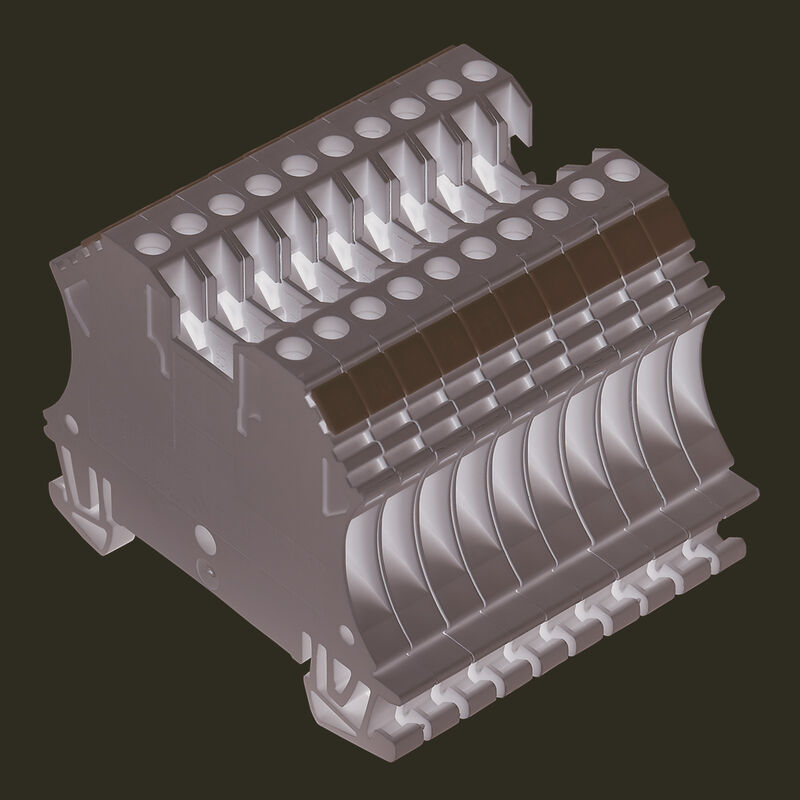

WDU 2.5/10 BEZ/NE

WDU 2.5/10 BEZ/NE

Single- and multi-pole terminal strip, Screw connection, dark beige, 2.5 mm², 24 A, 500 V, Number of connections: 2, Number of levels: 1

Produkt ID 1020800000
Åbn i konfiguratoren
Download datablad Engineering-support Produktdownloads
Tilbehør 31 Anvendte produkter 1057
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications Дополнительные технические данные Przewody zaciskane (kolejne przyłącze) przewody zaciskane (złącze wymiarowane) Расчетные данные согласно CSA Общие сведения Rating data Product images Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

Version
Single- and multi-pole terminal strip, Screw connection, dark beige, 2.5 mm², 24 A, 500 V, Number of connections: 2, Number of levels: 1
Order No.
1020800000
Type
WDU 2.5/10 BEZ/NE
GTIN (EAN)
4008190133368
Qty.
10 Styk

Dimensions and weights

Depth
46,5 mm
Depth (inches)
1,831 inch
Height
60 mm
Height (inches)
2,362 inch
Width
51 mm
Width (inches)
2,008 inch
Masa netto
77,8 g

Temperatures

Storage temperature
-25 °C...55 °C
Ambient temperature
-60 °C…85 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
Product Carbon Footprint
  • Cradle to gate:
    0.639 kg CO2 eq.

Material data

Materiał podstawowy
Wemid
Barwny
dark beige
Klasa palności wg UL 94
V-0

Rating data IECEx/ATEX

Certificate No. (ATEX)
DEMKO14ATEX1338U
Certificate No. (IECEX)
IECEXULD14.0005U
Napięcie maks. (ATEX)
690 V
Current (ATEX)
24 A
Wire cross section max. (ATEX)
2.5 mm²
Max. voltage (IECEX)
690 V
Current (IECEX)
24 A
Wire cross section max. (IECEX)
2.5 mm²
Marking EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU label
II 2 G D

System specifications

Wykonanie
Screw connection
for plug-in cross-connector
for screwable cross-connection
One end without connector
niezbędna płyta zamykająca
Yes
Liczba potencjałów
1
liczba poziomów
1
Number of clamping points per level
2
Liczba potencjałów w rzędzie
1
poziomy wewnętrznie zmostkowane
No
Przyłącze PE
No
Szyna montażowa
TS 35
Funkcja N
No
Funkcja PE
No
Funkcja PEN
No

Дополнительные технические данные

liczba identycznych złączy
10
otwarte strony
höger
rodzaj montażu
ihakad
wersja przetestowana pod kątem eksplozji
Yes

Przewody zaciskane (kolejne przyłącze)

Conductor cross-section, flexible plus plastic collar DIN 46228/1, further connection, max.
2,5 mm²
Connection type, additional connection
Винтовое соединение

przewody zaciskane (złącze wymiarowane)

bliźniacza tulejka kablowa, maks.
1,5 mm²
bliźniacza tulejka kablowa, min.
0,5 mm²
Clamping range, max.
4 mm²
Clamping range, min.
0,05 mm²
Clamping screw
M 2,5
Connection direction
боковая
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
4 mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
0,05 mm²
Number of connections
2
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,05 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,05 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,05 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
4 mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0,05 mm²
stopień momentu obrotowego z wkrętakiem elektrycznym Typ DMS
1
Stripping length
10 mm
Type of connection
Skruvanslutning
Type of connection 2
Skruvanslutning
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 30
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
2,5 mm²
Zaciskany przewód
  • Connection specification:
    Screw connection
  • Cross-section for conductor connection:
    • Type:
      solid, H05(07) V-U
    • min.:
      0,5 mm²
    • max.:
      4 mm²
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • min.:
        10 mm
      • max.:
        10 mm
      • nominal:
        10 mm
    • Tightening torque:
      • min.:
        0,4 Nm
      • max.:
        0,8 Nm
  • Connection specification:
    Screw connection
  • Cross-section for conductor connection:
    • Type:
      stranded, H07V-R
    • min.:
      1,5 mm²
    • max.:
      4 mm²
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • min.:
        10 mm
      • max.:
        10 mm
      • nominal:
        10 mm
    • Tightening torque:
      • min.:
        0,4 Nm
      • max.:
        0,8 Nm
  • Connection specification:
    Screw connection
  • Cross-section for conductor connection:
    • Type:
      flexible, H05(07) V-K
    • min.:
      0,5 mm²
    • max.:
      2,5 mm²
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • min.:
        10 mm
      • max.:
        10 mm
      • nominal:
        10 mm
    • Tightening torque:
      • min.:
        0,4 Nm
      • max.:
        0,8 Nm

Расчетные данные согласно CSA

Maks. przekrój przewodu (CSA)
12 AWG
Min. przekrój przewodu (CSA)
26 AWG
Napięcie rozm. C (CSA)
600 V
Nr certyfikatu (CSA)
200039-1057876
Prąd Gr C (CSA)
20 A

Общие сведения

Mounting rail
TS 35
Number of poles
10
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 12
Wire connection cross section AWG, min.
AWG 30

Rating data

Przekrój pomiarowy
2,5 mm²
Napięcie znamionowe
500 V
Znamionowe napięcie stałe
500 V
Znamionowe natężenie prądu
24 A
Normy
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1,33 mΩ
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
0,77 W

Product images

Classifications

ETIM 8.0
EC001284
ETIM 9.0
EC001284
ETIM 10.0
EC001284
ECLASS 14.0
27-14-11-06
ECLASS 15.0
27-14-11-06
