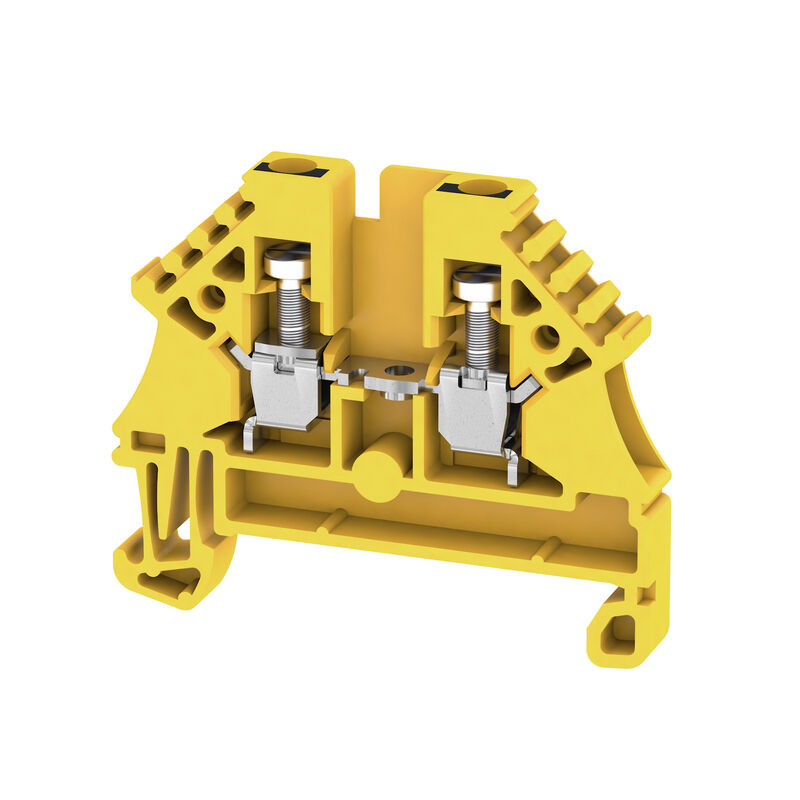

WDU 2.5N GE/SW
WDU 2.5N GE/SW

WDU 2.5N GE/SW

Проходная клеммная колодка, Винтовое соединение, черная/желтая, 2.5 mm², 24 A, 500 V, Количество соединений: 2

Ürün No. 2429780000
Konfigüratörde aç
Veri sayfasını indir Инженерная поддержка Загрузка продуктов
Аксессуары 25 Связанные продукты 1069
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Характеристики материала Номинальные характеристики IECEx/ATEX Параметры системы Дополнительные технические данные Зажимаемые провода (дополнительное соединение) Зажимаемые провода (расчетное соединение) Общие сведения Расчетные данные Классификации

Сертификаты

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Versión
Проходная клеммная колодка, Винтовое соединение, черная/желтая, 2.5 mm², 24 A, 500 V, Количество соединений: 2
Código
2429780000
Type
WDU 2.5N GE/SW
GTIN (EAN)
4050118438642
Кол.
100 Штука

Размеры и массы

Profundidad
37 mm
Глубина (дюймов)
1,457 inch
Hauteur
44 mm
Высота (в дюймах)
1,732 inch
Largeur
5,1 mm
Ширина (в дюймах)
0,201 inch
Масса нетто
5,34 g

Температуры

Température de stockage
-25 °C...55 °C
Температура окружающей среды
-60 °C…85 °C
Температура при длительном использовании, мин.
-60 °C
Температура при длительном использовании, макс.
130 °C

Экологическое соответствие изделия

Statut de conformité RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%
Углеродный след продукта
  • Производственный цикл:
    0,061 kg CO2 eq.

Характеристики материала

Основной материал
Материал Wemid
Цветовой код
черная/желтая
Класс пожаростойкости UL 94
V-0

Номинальные характеристики IECEx/ATEX

Certifikat nr. (ATEX)
DEMKO14ATEX1338U
Сертификат № (IECEX)
IECEXULD14.0005U
Макс. напряжение (ATEX)
440 V
Ток (ATEX)
24 A
Поперечное сечение провода, макс. (ATEX)
2.5 mm²
Max. spänning (IECEX)
440 V
Ток (IECEX)
24 A
Поперечное сечение провода, макс. (IECEX)
2.5 mm²
Обозначение EN 60079-7
Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU
II 2 G D

Параметры системы

Исполнение
Винтовое соединение
для привинчиваемой перемычки
Требуется концевая пластина
Нет
Количество независимых точек подключения
1
Количество уровней
1
Количество контактных гнезд на уровень
2
Количество потенциалов на уровень
1
Уровни с внутр. перемычками
Нет
Укомплектованная монтажная рейка
TS 35

Дополнительные технические данные

Вид монтажа
зафиксированный
Проверенное на взрывозащищенность исполнение
Да

Зажимаемые провода (дополнительное соединение)

Anslutningstyp, ytterligare anslutning
Винтовое соединение

Зажимаемые провода (расчетное соединение)

Вид соединения
Винтовое соединение
Диапазон зажима, макс.
4 mm²
Диапазон зажима, мин.
0,05 mm²
Количество соединений
2
Момент затяжки, макс.
0,6 Nm
Момент затяжки, мин.
0,4 Nm
Направление соединения
боковая
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 30
Сечение подключаемого проводника, тонкопроволочного, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,05 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,05 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,05 mm²
Сечение соединения проводов, твердое ядро, макс.
4 mm²
Сечение соединения проводов, твердое ядро, мин.
0,05 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
4 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,05 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,05 mm²

Общие сведения

Montageskena obestyckad
TS 35
Szabványok
IEC 60947-7-1
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30

Расчетные данные

Расчетное сечение
2,5 mm²
Номинальное напряжение
500 V
Номинальное напряжение пост. тока
500 V
Номинальный ток
24 A
Ток при макс. проводнике
24 A
Нормы
IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x
1,33 mΩ
Потери мощности по стандарту IEC 60947-7-x
0,77 W

Классификации

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
