WDU 2.5/TC TYP T
Изображение изделия
WDU 2.5/TC TYP T
WDU 2.5/TC TYP T
WDU 2.5/TC TYP T

WDU 2.5/TC TYP T

Клемма для термопар, Винтовое соединение, Темно-бежевый, 2.5 mm², 55 V, Количество соединений: 2, Количество уровней: 1, TS 35, V-0, Материал Wemid

№ продукта 1024200000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 12 Связанные продукты 8
Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Характеристики материала Номинальные характеристики IECEx/ATEX Параметры системы Дополнительные технические данные Зажимаемые провода (расчетное соединение) Размеры Общие сведения Расчетные данные Расчетные данные согласно UL Изображения продукции Классификации Сертификаты

Основные данные для заказа

Версия
Клемма для термопар, Винтовое соединение, Темно-бежевый, 2.5 mm², 55 V, Количество соединений: 2, Количество уровней: 1, TS 35, V-0, Материал Wemid
Заказ №
1024200000
Тип
WDU 2.5/TC TYP T
GTIN (EAN)
4008190026400
Кол.
25  Штука

Размеры и массы

Глубина
50  mm
Глубина (дюймов)
1,968  inch
Глубина с DIN-рейкой
50,5  mm
Высота
60  mm
Высота (в дюймах)
2,362  inch
Ширина
10,2  mm
Ширина (в дюймах)
0,402  inch
Масса нетто
16,86  g

Температуры

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-5 °C…40 °C
Температура при длительном использовании, мин.
-60  °C
Температура при длительном использовании, макс.
130  °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
No SVHC above 0.1 wt%

Характеристики материала

Материал
Материал Wemid
Цветовой код
Темно-бежевый
Класс пожаростойкости UL 94
V-0

Номинальные характеристики IECEx/ATEX

Сертификат № (ATEX)
DEMKO14ATEX1338U
Сертификат № (IECEX)
IECEXULD14.0005U
Макс. напряжение (ATEX)
55 V
Ток (ATEX)
8 A
Поперечное сечение провода, макс. (ATEX)
2.5 mm²
Макс. напряжение (IECEX)
55 V
Ток (IECEX)
8 A
Поперечное сечение провода, макс. (IECEX)
2.5 mm²
Обозначение EN 60079-7
Ex eb II C Gb
Маркировка взрывозащиты Ex 2014/34/EU
II 2 G D

Параметры системы

Исполнение
Винтовое соединение
Термопара
Требуется концевая пластина
Да
Количество независимых точек подключения
1
Количество уровней
1
Количество контактных гнезд на уровень
2
Количество потенциалов на уровень
1
Уровни с внутр. перемычками
Нет
Соединение PE
Нет
Рейка
TS 35
Функция N
Нет
Функция PE
Нет
Функция PEN
Нет

Дополнительные технические данные

Вид монтажа
зафиксированный
Количество одинаковых клемм
1
Открытые страницы
справа
Проверенное на взрывозащищенность исполнение
Нет

Зажимаемые провода (расчетное соединение)

Величина момента затяжки для электрической отвертки, тип DMS
1
Вид соединения
Винтовое соединение
Диапазон зажима, макс.
2,5  mm²
Диапазон зажима, мин.
0,13  mm²
Длина зачистки изоляции
10  mm
Зажимной винт
M 2,5
Кабельный наконечник для обжима двух проводов, макс.
1,5  mm²
Кабельный наконечник для обжима двух проводов, мин.
0,5  mm²
Калибровая пробка согласно 60 947-1
A2
Количество соединений
2
Момент затяжки, макс.
0,6  Nm
Момент затяжки, мин.
0,4  Nm
Направление соединения
боковая
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Размер лезвия
0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.
2,5  mm²
Сечение подсоединяемого провода, скрученный, макс.
2,5  mm²
Сечение подсоединяемого провода, скрученный, мин.
1,5  mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,5  mm²
Сечение соединения проводов, твердое ядро, макс.
2,5  mm²
Сечение соединения проводов, твердое ядро, мин.
0,5  mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
2,5  mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,5  mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5  mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,5  mm²

Размеры

Смещение TS 35
66  mm

Общие сведения

Нормы
IEC 60584
IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Рейка
TS 35

Расчетные данные

Расчетное сечение
2,5  mm²
Номинальное напряжение
55  V
Нормы
IEC 60584
IEC 60947-7-1
Объемное сопротивление по стандарту IEC 60947-7-x
1,33  mΩ
Потери мощности по стандарту IEC 60947-7-x
0,77  W
Степень загрязнения
3

Расчетные данные согласно UL

Напряжение, класс C (UR)
50 V
Поперечное сечение провода, макс. (UR)
12 AWG
Поперечное сечение провода, мин. (UR)
30 AWG
Сертификат № (UR)
E60693

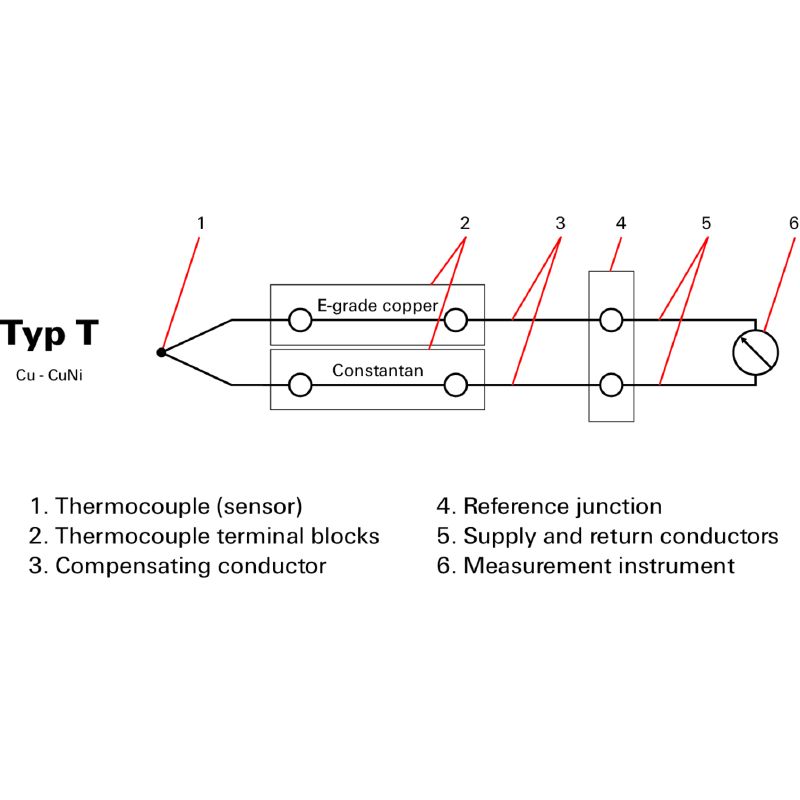

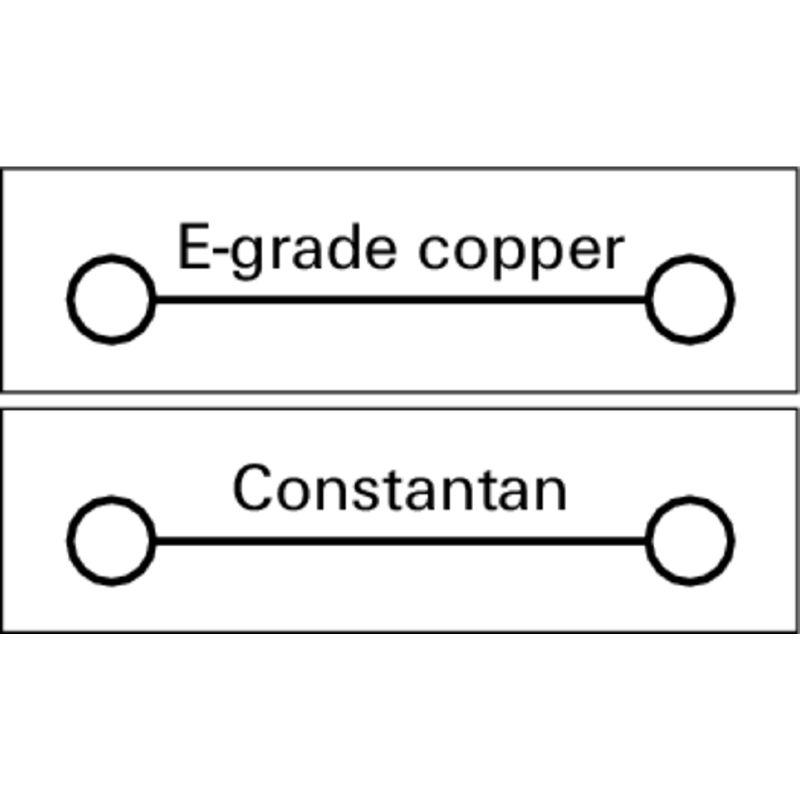

Изображения продукции

Подпись к рисунку - 02
Изображение изделия
Подпись под рисунком-02
Изображение аналогичное

Классификации

ETIM 6.0
EC000904
ETIM 7.0
EC000904
ETIM 8.0
EC000904
ETIM 9.0
EC000904
ETIM 10.0
EC000904
ECLASS 9.0
27-14-11-42
ECLASS 9.1
27-14-11-42
ECLASS 10.0
27-14-11-42
ECLASS 11.0
27-14-11-42
ECLASS 12.0
27-14-11-42
ECLASS 13.0
27-25-01-15
ECLASS 14.0
27-25-01-15
ECLASS 15.0
27-25-01-15

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319227/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319242/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693
Сертификат № (cURusEX)
E184763
