WDU 35

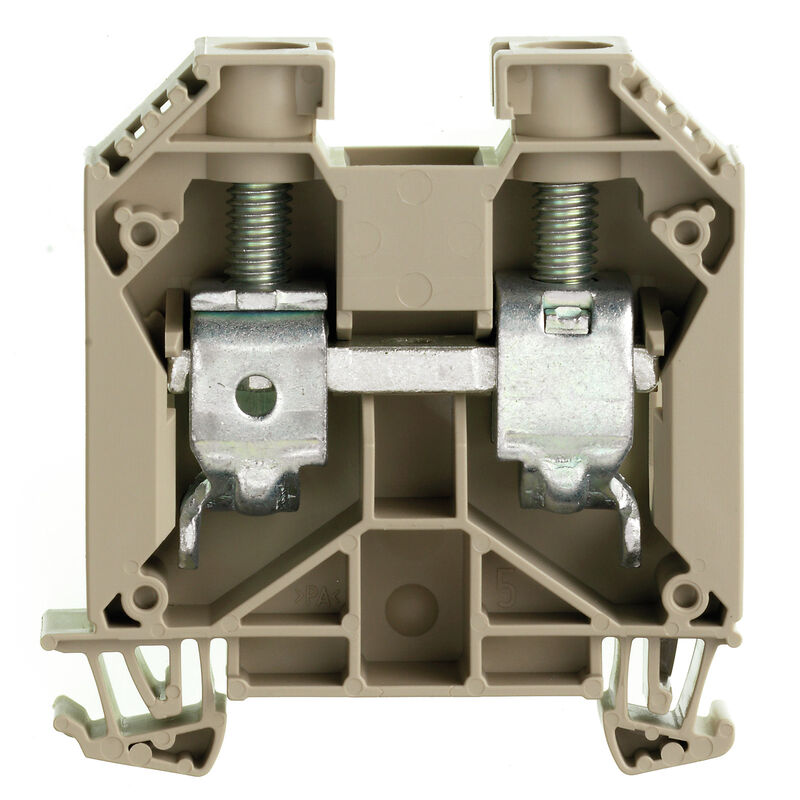

Produktbild
WDU 35

WDU 35

Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 35 mm², 125 A, 1000 V, Anzahl Anschlüsse: 2

Art.-Nr. 1020500000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 24 Verwandte Artikel 113
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten Bemessungsdaten IECEx/ATEX Systemkennwerte 2 klemmbare Leiter (H05V/H07V) gleichen Querschnitts (Bemessungsanschluss) weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA Allgemeines Bemessungsdaten Bemessungsdaten nach UL Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/966ab2aa-a692-450f-aa01-511debec6d4c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693
Zertifikat-Nr. (cURusEX)
E184763

Allgemeine Bestelldaten

Version
Durchgangs-Reihenklemme, Schraubanschluss, dunkelbeige, 35 mm², 125 A, 1000 V, Anzahl Anschlüsse: 2
Order No.
1020500000
Type
WDU 35
GTIN (EAN)
4008190077013
Qty.
40 Stück

Abmessungen und Gewichte

Depth
62,5 mm
Tiefe (inch)
2,461 inch
Tiefe inklusive Tragschiene
63 mm
Height
60 mm
Höhe (inch)
2,362 inch
Width
16 mm
Breite (inch)
0,63 inch
Nettogewicht
51,38 g

Temperaturen

Température de stockage
-25 °C...55 °C
Temperatura ambiente
-60 °C…85 °C
Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Umweltanforderungen

Statut de conformité RoHS
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Produktspezifischer CO2-Fußabdruck
  • Von der Wiege bis zum Werkstor:
    0,371 kg CO2 eq.

Werkstoffdaten

Werkstoff
Wemid
Farbe
dunkelbeige
Brennbarkeitsklasse nach UL 94
V-0

Bemessungsdaten IECEx/ATEX

Zertifikat-Nr. (ATEX)
DEMKO14ATEX1338U
Zertifikat-Nr. (IECEX)
IECEXULD14.0005U
Spannung max (ATEX)
690 V
Strom (ATEX)
115 A
Leiterquerschnitt max (ATEX)
35 mm²
Spannung max (IECEX)
690 V
Strom (IECEX)
115 A
Leiterquerschnitt max (IECEX)
35 mm²
Kennzeichnung EN 60079-7
Ex eb II C Gb
Kennzeichnung Ex 2014/34/EU
II 2 G D

Systemkennwerte

Ausführung
Schraubanschluss
für schraubbare Querverbindung
einseitig offen
Abschlussplatte erforderlich
Ja
Anzahl der Potentiale
1
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
2
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
Nein
PE-Anschluss
Nein
Tragschiene
TS 35
N-Funktion
Nein
PE-Funktion
Nein
PEN-Funktion
Ja

2 klemmbare Leiter (H05V/H07V) gleichen Querschnitts (Bemessungsanschluss)

Cross-section for connected wire, stranded, two clampable wires, max.
16 mm²
Przekrój przyłącza przewodu, wielodrutowy, 2 zaciskane przewody, min.
16 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, 2 conducteurs de raccordement, max.
16 mm²
Sezione di collegamento cavo flessibile con terminale DIN 46228/1, 2 conduttori innestabili, min.
2,5 mm²
와이어 결선 단면적, 가는 꼬임, 두 개의 클램프 가능 와이어, 최소
2,5 mm²
와이어 단면, 가는 꼬임, 2개의 클램프 가능 와이어, 최대
16 mm²

weitere technische Daten

Anzahl gleicher Klemmen
1
explosionsgeprüfte Ausführung
Ja
Montageart
gerastet
Offene Seiten
rechts

Klemmbare Leiter (Weiterer Anschluss)

Connection type, additional connection
Schraub / Lötanschluss

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge
18 mm
Anschlussart
Schraubanschluss
Anzahl Anschlüsse
2
Anzugsdrehmoment, min.
4 Nm
Connection direction
seitlich
Gauge to IEC 60947-1
B9
Klemmbare Leiter
  • Anschluss Ausprägung:
    Schraubanschluss
  • Leiteranschlussquerschnitt:
    • Typ:
      eindrähtig, H05(07) V-U
    • min.:
      2,5 mm²
    • max.:
      16 mm²
    • nominal:
      35 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • min.:
        18 mm
      • max.:
        18 mm
      • nominal:
        18 mm
    • Anzugsdrehmoment:
      • min.:
        4 Nm
      • max.:
        5 Nm
  • Anschluss Ausprägung:
    Schraubanschluss
  • Leiteranschlussquerschnitt:
    • Typ:
      mehrdrähtig, H07V-R
    • min.:
      2,5 mm²
    • max.:
      50 mm²
    • nominal:
      35 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • min.:
        18 mm
      • max.:
        18 mm
      • nominal:
        18 mm
    • Anzugsdrehmoment:
      • min.:
        4 Nm
      • max.:
        5 Nm
  • Anschluss Ausprägung:
    Schraubanschluss
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig, H05(07) V-K
    • min.:
      2,5 mm²
    • max.:
      35 mm²
    • nominal:
      35 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • min.:
        18 mm
      • max.:
        18 mm
      • nominal:
        18 mm
    • Anzugsdrehmoment:
      • min.:
        4 Nm
      • max.:
        5 Nm
Klemmbereich, max.
50 mm²
Klemmbereich, min.
2,5 mm²
Klemmschraube
M 6
Klingenmaß
6,5 x 1,2 mm
Leiteranschlussquerschnitt AWG, min.
AWG 12
Leiteranschlussquerschnitt, eindrähtig, max.
16 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
35 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
35 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
35 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
2,5 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
2,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
50 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
2,5 mm²
Tightening torque, max.
5 Nm
Wire connection cross section AWG, max.
AWG 2
Zwillings-Aderendhülse, max.
16 mm²
Zwillings-Aderendhülse, min.
1,5 mm²

Bemessungsdaten nach CSA

Leiterquerschnitt min (CSA)
12 AWG
Spannung Gr C (CSA)
600 V
Strom Gr C (CSA)
150 A
Zertifikat-Nr. (CSA)
200039-1057876

Allgemeines

Mounting rail
TS 35
Normer
IEC 60947-7-1
Поперечное сечение подключаемого провода AWG, макс.
AWG 2
Поперечное сечение подключаемого провода AWG, мин.
AWG 12

Bemessungsdaten

Bemessungsquerschnitt
35 mm²
Bemessungsspannung
1 000 V
Bemessungsspannung DC
1 000 V
Nennstrom
125 A
Strom bei max. Leiter
150 A
Normen
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
0,26 mΩ
Bemessungsstoßspannung
8 kV
Verlustleistung gemäß IEC 60947-7-x
4 W
Verschmutzungsgrad
3
Überspannungskategorie
III

Bemessungsdaten nach UL

Leitergr. Factory wiring max (UR)
0 AWG
Leitergr. Factory wiring min (UR)
12 AWG
Leitergr. Field wiring max (UR)
0 AWG
Leitergr. Field wiring min (UR)
12 AWG
Spannung Gr C (UR)
1000 V
Strom Gr C (UR)
150 A
Zertifikat-Nr. (UR)
E60693

Klassifikationen

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
