WDU 4 SW

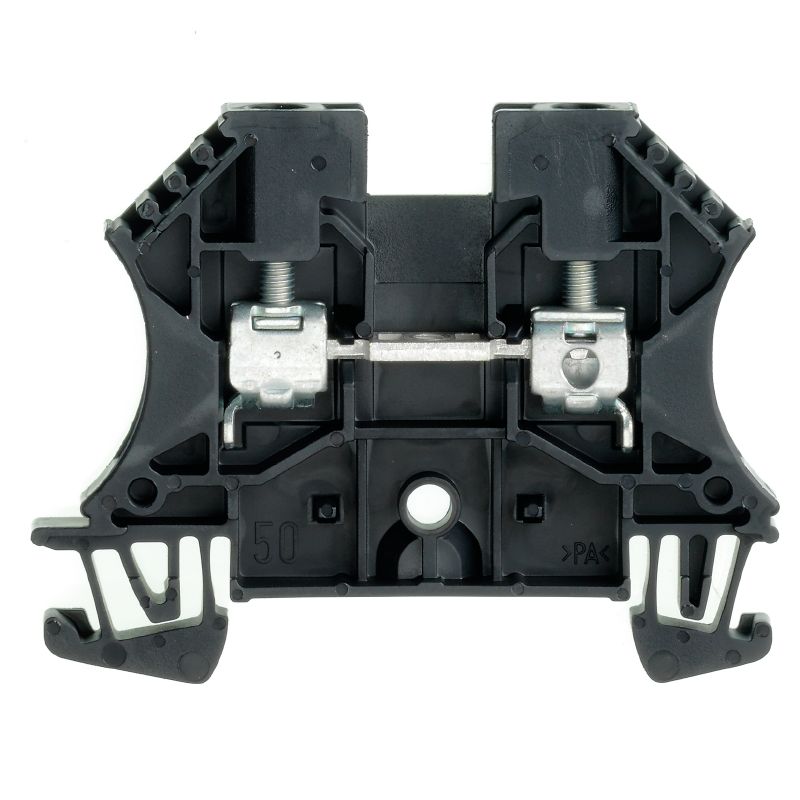

Produktillustration
WDU 4 SW

WDU 4 SW

기본 연결 단자대 블록, 스크류 결선, 검정, 4 mm², 32 A, 800 V, 결선 수: 2

Produkt-ID 1020110000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 67 Använda produkter 1056
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 정격 데이터 IECEx/ATEX 시스템 사양 2 rögzíthető vezeték (H05V/H07V) egyforma keresztmetszettel (névleges csatlakozás) Additional technical data Conductors for clamping (additional connection) Conductor embornable (conexión nominal) CSA rating data General 등급 데이터 UL rating data Classifications

승인

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/966ab2aa-a692-450f-aa01-511debec6d4c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fe64228-e403-4415-b85f-44f3a8f8bb2c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693
Núm. de certificación (cURusEX)
E184763

일반 주문 데이터

Version
기본 연결 단자대 블록, 스크류 결선, 검정, 4 mm², 32 A, 800 V, 결선 수: 2
Order No.
1020110000
Type
WDU 4 SW
GTIN (EAN)
4008190297718
Qty.
100 Штука

치수 및 중량

Depth
46.5 mm
깊이 (인치)
1.831 inch
DIN 레일을 포함한 깊이
47 mm
Height
60 mm
Height (inches)
2.362 inch
Width
6.1 mm
Szerokość (cale)
0.24 inch
Peso neto
9.45 g

온도

Storage temperature
-25 °C...55 °C
Ambient temperature
-60 °C…85 °C
długotrwała temperatura użytkowa, min.
-60 °C
długotrwała temperatura użytkowa, maks.
130 °C

환경 제품 규정 준수

RoHS Compliance Status
준수, 예외 미존재
REACH SVHC
No SVHC above 0.1 wt%
Product Carbon Footprint
  • Производственный цикл:
    0.074 kg CO2 eq.

자재 데이터

Material básico
Wemid
Color
czarny
Grado inflamabilidad según UL 94
V-0

정격 데이터 IECEx/ATEX

Certificate No. (ATEX)
DEMKO14ATEX1338U
Certificate No. (IECEX)
IECEXULD14.0005U
Tensión máx. (ATEX)
690 V
Current (ATEX)
32 A
Maks. przekrój przewodu (ATEX)
4 mm²
Max. voltage (IECEX)
690 V
Ток (IECEX)
32 A
Wire cross section max. (IECEX)
4 mm²
Marking EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU label
II 2 G D

시스템 사양

Versión
스크류 결선
플러그인 점프바용
스크류 고정이 가능한 점프바용
커넥터 없는 한쪽 끝
Tapa final obligatoria
Yes
Número de potenciales
1
Número de pisos
1
liczba zacisków na poziom
2
Número de potenciales por piso
1
Pisos internos puenteados
Нет
Conexión PE
Нет
Carril de montaje
TS 35
Función N
No
Función PE
No
Función PEN
No

2 rögzíthető vezeték (H05V/H07V) egyforma keresztmetszettel (névleges csatlakozás)

Wire connection cross section, finely stranded with wire-end ferrules DIN 46228/1, 2 clampable wires, max.
1.5 mm²
Wire connection cross section, finely stranded with wire-end ferrules DIN 46228/1, 2 clampable wires, min.
0.5 mm²
Wire connection cross section, finely stranded, two clampable wires, min.
0.5 mm²
Wire cross-section, finely stranded, two clampable wires, max.
1.5 mm²

Additional technical data

Lados abiertos
right
Número de bornes iguales
1
Tipo de montaje
monté
Versión a prueba de explosivos
Oui

Conductors for clamping (additional connection)

Connection type, additional connection
Screw connection

Conductor embornable (conexión nominal)

Blade size
0,6 x 3,5 mm
Clampable conductor
  • Especificación de la conexión:
    Conexión por tornillo
  • Sección de conexión del conductor:
    • Tipo:
      sólido, H05(07) V-U
    • mín.:
      0.5 mm²
    • máx.:
      6 mm²
    • nominal:
      4 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • mín.:
        10 mm
      • máx.:
        10 mm
      • nominal:
        10 mm
    • Par de apriete:
      • mín.:
        0.5 Nm
      • máx.:
        1 Nm
  • Especificación de la conexión:
    Conexión por tornillo
  • Sección de conexión del conductor:
    • Tipo:
      semirrígido, H07 V-R
    • mín.:
      1.5 mm²
    • máx.:
      6 mm²
    • nominal:
      4 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • mín.:
        10 mm
      • máx.:
        10 mm
      • nominal:
        10 mm
    • Par de apriete:
      • mín.:
        0.5 Nm
      • máx.:
        1 Nm
  • Especificación de la conexión:
    Conexión por tornillo
  • Sección de conexión del conductor:
    • Tipo:
      flexible, H05(07) V-K
    • mín.:
      0.5 Nm
    • máx.:
      6 Nm
    • nominal:
      4 Nm
  • Terminal tubular:
    • Longitud de desaislado:
      • mín.:
        10 mm
      • máx.:
        10 mm
      • nominal:
        10 mm
    • Par de apriete:
      • mín.:
        0.5 Nm
      • máx.:
        1 Nm
Clamping range, max.
6 mm²
Clamping range, min.
0.13 mm²
Clamping screw
M 3
Connection cross-section, finely stranded, min.
0.13 mm²
Connection cross-section, stranded, max.
6 mm²
Connection cross-section, stranded, min.
0.13 mm²
Connection direction
on side
Gauge to IEC 60947-1
A4
Number of connections
2
Stripping length
10 mm
Tightening torque, max.
1 Nm
Tightening torque, min.
0.5 Nm
Torque level with DMS electric screwdriver
2
Twin wire-end ferrules, max.
2.5 mm²
Twin wire-end ferrules, min.
0.5 mm²
Type of connection
Raccordement vissé
Wire connection cross section AWG, max.
AWG 10
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section, finely stranded, max.
6 mm²
Wire connection cross section, finely stranded, min.
0.13 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0.13 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
4 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0.13 mm²
Wire connection cross-section, solid core, max.
6 mm²
Wire connection cross-section, solid core, min.
0.13 mm²

CSA rating data

Corriente Gr B (CSA)
35 A
Current size C (CSA)
35 A
Núm. de certificación (CSA)
200039-1057876
Sección mín. del conductor (CSA)
26 AWG
Voltage size C (CSA)
600 V
Wire cross section max. (CSA)
10 AWG

General

Mounting rail
TS 35
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 10
Wire connection cross section AWG, min.
AWG 26

등급 데이터

Sección nominal
4 mm²
Tensión nominal
800 V
Tensión nominal DC
800 V
Corriente nominal
32 A
Corriente en conductor máximo
41 A
Normas
IEC 60947-7-1
Resistencia de paso según IEC 60947-7-x
1 mΩ
Sobretensión de choque nominal
8 kV
Pérdida de potencia según la norma IEC 60947-7-x
1.02 W
Pollution severity
3

UL rating data

Corriente Gr C (UR)
35 A
Núm. de certificación (UR)
E60693
Sección del conductor Cableado de campo máx. (UR)
10 AWG
Sección del conductor Cableado de campo mín. (UR)
22 AWG
Sección del conductor Cableado de fábrica máx. (UR)
10 AWG
Sección del conductor Cableado de fábrica mín. (UR)
26 AWG
Tensión Gr C (UR)
600 V

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
