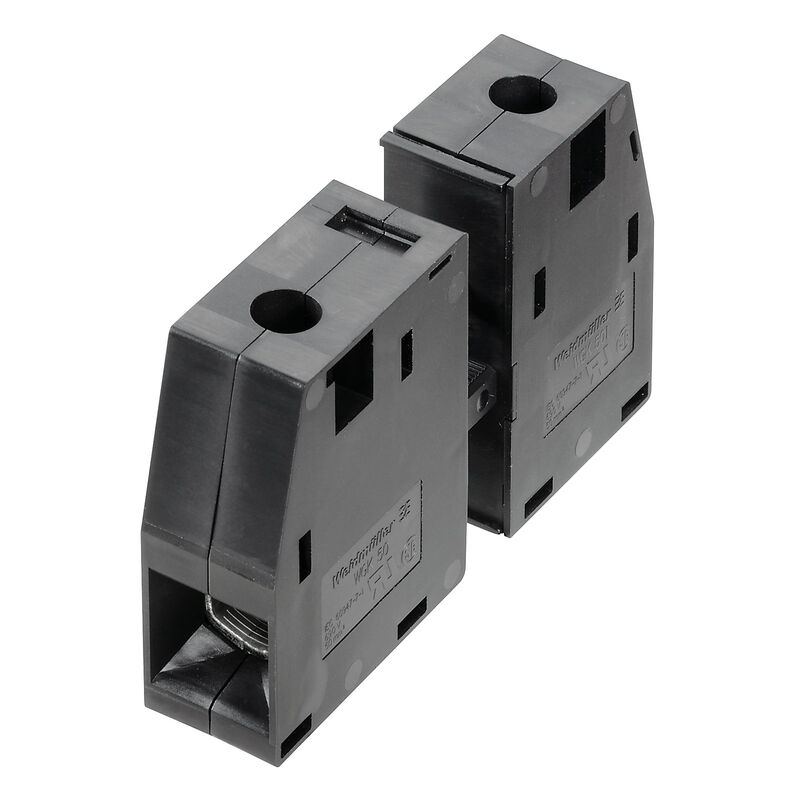

穿墙端子WGK 50/Z GY BX — 产品图片

插图类似

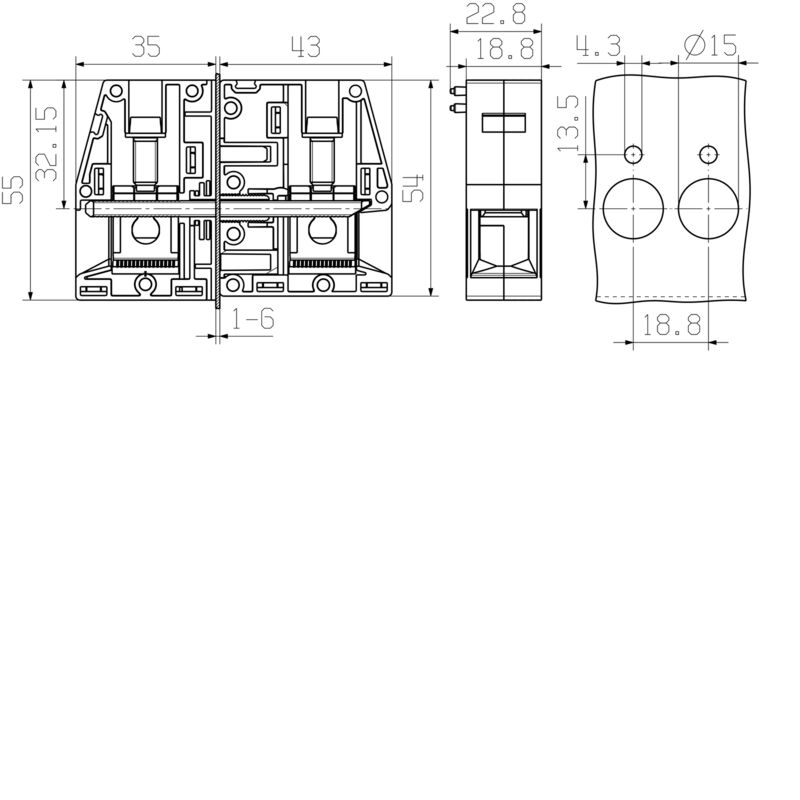

穿墙端子WGK 50/Z GY BX — Dimensional drawing

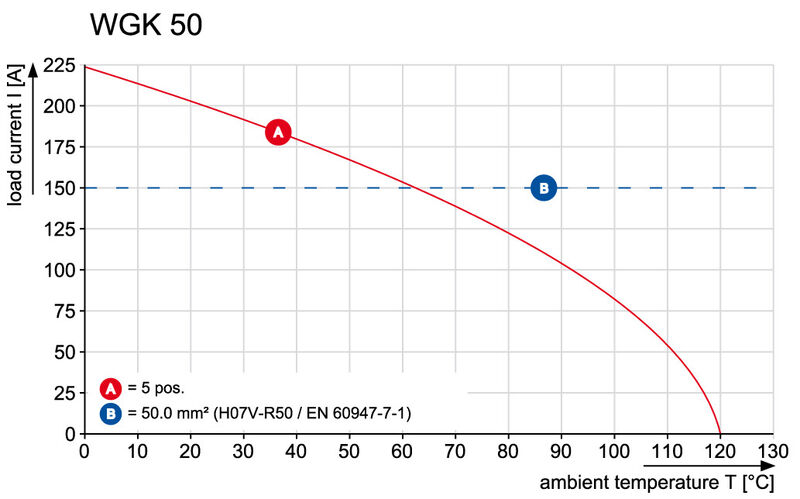

穿墙端子WGK 50/Z GY BX — Graph

下载技术数据页

穿墙端子WGK 50/Z GY BX

OMNIMATE 电源 - WGK 系列, 直通型接线端子, 额定横截面: 50 mm², Wemid (PA), 直接安装, 直通 (套管)

商品编号 2427650000

特性

通用订货数据

版本	OMNIMATE 电源 - WGK 系列, 直通型接线端子, 额定横截面: 50 mm², Wemid (PA), 直接安装, 直通 (套管)
订货号	2427650000
类型	WGK 50/Z GY BX
GTIN (EAN)	4050118436587
数量	10 PC
产品数据	IEC: 690 V / 150 A / 16 - 50 mm² UL: 600 V / 150 A / AWG 6 - AWG 1/0
包装	盒装

尺寸和重量

高度	55 mm
高度 (英寸)	2.165 inch
最低安装高度	55 mm
宽度	22.8 mm
宽度 (英寸)	0.898 inch
长度	22.8 mm
长度 (英寸)	0.898 inch
净重	101 g

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

产品系列	OMNIMATE 电源 - WGK 系列
导线连接方式	螺钉联接
导线出线方向	180°
回路数	1
插针排数	1
由客户装配	是
直杆螺丝刀口尺寸	1.2 x 6.5
最小拧紧力矩	4 Nm
最大拧紧力矩	5.5 Nm
压接螺钉	M 6
剥线长度	24 mm
防触电保护（按照DIN VDE 0470）	IP 20
防护等级	IP20
联接类型 1	固定夹
联接类型 2	压线框式

绝缘材料	Wemid (PA)
颜色编码	灰色
比色表 (相似)	RAL 7035
阻燃等级符合 UL 94	V-0
触点材料	铜合金
插针镀层	镀锡
最低存放温度.	-40 °C
最高存放温度	70 °C
最低操作温度	-50 °C
最高操作温度	120 °C
最小安装温度	-25 °C
最大安装温度范围	120 °C

压接范围，最小	10 mm²
压接范围，最大	50 mm²
导线最小压接面积 AWG	AWG 6
导线最大压接面积 AWG	AWG 1/0
单股导线的，最小值 H05(07) V-U	16 mm²
单股导线的，最大值 H05(07) V-U	16 mm²
多股硬导线，最小值 H07V-R	16 mm²
多股硬导线，最大值 H07V-R	50 mm²
软导线，最小压接面积 H05(07) V-K	16 mm²
软导线，最大压接面积 H05(07) V-K	50 mm²
最小压接面积带预绝缘管状端头(DIN 46 228/4)	10 mm²
最大压接面积带预绝缘管状端头(DIN 46 228/4)	50 mm²
带导线管状端头，DIN 46228 部分 1，最小	10 mm²
最大压接面积带管状端头，符合DIN46 228/ 1	50 mm²
可压接导线	导线连接截面积: 型号: 细绞线标称值: 35 mm² 管状端头: 剥线长度: 标称值: 25 mm 推荐的管状端头: 9004190000
参考文本	根据产品和额定电压选择管状端头的长度。塑料套环的外径不应大于节距 (P)

额定数据符合 IEC 标准

依据标准进行测试	IEC 60664-1
额定电流，最小回路数 (Tu = 20°C)	150 A
额定电流，最大回路数 (Tu = 20°C)	150 A
额定电压值（过电压等级III/污染等级3）	690 V
额定冲击电压（过压等级III/污染等级3）	6 kV

额定数据符合 CSA 标准

额定电压 (使用组 B / CSA)	600 V
额定电压 (使用组 C / CSA)	600 V
额定电压 (使用组 D / CSA)	300 V
额定电流 (使用组 B / CSA)	150 A
额定电流 (使用组 C / CSA)	150 A
额定电流 (使用组 D / CSA)	10 A
导线最小压接面积，AWG,	AWG 6
导线最大压接面积，AWG	AWG 1/0

额定数据符合 UL 1059 标准

机构	CURUS
cURus 证书号	E60693
额定电压 (使用组 B / UL 1059)	600 V
额定电压 (使用组 C / UL 1059)	600 V
额定电压 (使用组 D / UL 1059)	300 V
额定电流 (使用组 B / UL 1059)	150 A
额定电流 (使用组 C / UL 1059)	150 A
额定电流 (使用组 D / UL 1059)	10 A
导线最小压接面积，AWG	AWG 6
导线最大压接面积，AWG	AWG 1/0
参见认证参数	规格为最大值，详情参见认证证书。

包装	盒装
VPE 长度	211 mm
VPE 宽度	97 mm
VPE 高度	59 mm

重要注意事项

备注	• 与其他组件的间隙及爬电距离必须根据相关应用标准进行设计。这可以通过完全封装或使用附加隔板实现。 • 该额定数据只适用于产品本身。对电气间隙和爬电距离的设定符合相关行业的应用标准。 • 颜色：SW = 黑色；GN/YL = 绿色/黄色；GY = 灰色 • 按照垂询要求提供其他版本 • WGK: 额定电压塑料外壳: 1 - 6 mm = 800 V; 金属外壳: 1 - 2.5 mm = 800 V; 金属外壳: 2.5 - 6 mm = 690 V • 多余 19 股的多股导线强制要求管状端头。 • 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月

认证/证书/一致性声明	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50455)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2427650000)
产品更改通知	[20220114 Change color for feedthrough terminals – WGK GY](https://mdcop.weidmueller.com/mediadelivery/asset/900_249891) [20220114 WGK GY - Farbänderung](https://mdcop.weidmueller.com/mediadelivery/asset/900_249892)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)
样本	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

ETIM 6.0	EC001283
ETIM 7.0	EC001283
ETIM 8.0	EC001283
ETIM 9.0	EC001283
ECLASS 9.0	27-14-11-34
ECLASS 9.1	27-14-11-34
ECLASS 10.0	27-14-11-34
ECLASS 11.0	27-14-11-34
ECLASS 12.0	27-14-11-34
ECLASS 13.0	27-14-11-34
ECLASS 14.0	27-14-11-34

认证	![CURUS](/picture/CURUS.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
cURus 证书号	E60693
