特性

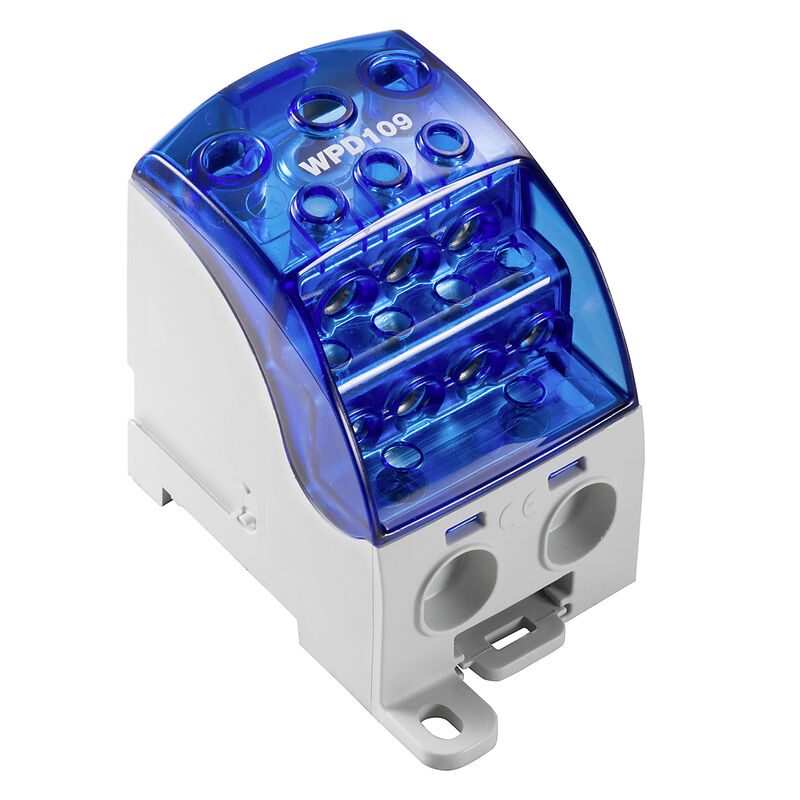

| 版本 | 电位分配器端子, 螺钉联接, 蓝色, 185 mm², 490 A, 1000 V, 联接点数量: 10, 层数: 1, 安装板, TS 35, V-0, Wemid |
| 订货号 | 2519490000 |
| 类型 | WPD 109 1X185/2X35+3X25+4X16 BL |
| GTIN (EAN) | 4050118531916 |
| 数量 | 1 PC |
| 深 | 77 mm |
| 深度 (英寸) | 3.031 inch |
| 高度 | 95 mm |
| 高度 (英寸) | 3.74 inch |
| 宽度 | 51.1 mm |
| 宽度 (英寸) | 2.012 inch |
| 净重 | 455 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -50 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c |
| 材料 | Wemid |
| 颜色编码 | 蓝色 |
| 阻燃等级符合 UL 94 | V-0 |
| ATEX 证书号 | CNEX16ATEX0005U |
| IECEX 证书号 | IECEXCNEX16.0005U |
| 最大电压（欧洲防爆标准ATEX） | 1100 V |
| 电流 (ATEX) | 353 A |
| 导线最大压接面积(ATEX) | 185 mm² |
| 最大电压（国际电工委员会IECEX） | 1100 V |
| 电流 (IECEX) | 353 A |
| 类型 | 螺钉连接 |
| 必须的端板 | 无 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 2 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 是 |
| 导轨 |
安装板
TS 35 |
| PE 功能 | 无 |
| PEN功能 | 无 |
| 安装指导 | 端子导轨 / 安装板 |
| 安装方式 | 直接卡在导轨上 |
| 开放端 | 关闭的 |
| 防爆版 | 是 |
| 其他联接方式的接口类型 | 螺钉联接 |
| 联接点数量 | 10 |
| 联接类型 | 螺钉联接 |
| 连接方向 | 水平进线 |
| 证书号 (cCSAus) | 70128467 |
| 回路数 | 1 |
| 安装指导 | 端子导轨 / 安装板 |
| 导轨 |
安装板
TS 35 |
| 标准 |
IEC 60947-7-1
UL 1059 |
| 额定横截面 | 185 mm² |
| 额定电压 | 1,000 V |
| 额定交流电压 | 1,000 V |
| 额定直流电压 | 1,500 V |
| 额定电流 | 490 A |
| 标准 |
IEC 60947-7-1
UL 1059 |
| cURus 证书号 | E60693 |
| 产品信息 | 插口满足可燃性等级 V-2（依据 UL94）的要求。 |
| 认证/证书/一致性声明 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_79198)
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_105799) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253936) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89230) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_105800) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_105801) [VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153698) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178481) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253013) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66288) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2519490000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2519490000) |
| 用户文档 |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[DATA SHEET WPD 109](https://mdcop.weidmueller.com/mediadelivery/asset/900_89314) [NTI WPD 109](https://mdcop.weidmueller.com/mediadelivery/asset/900_105793) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| 认证 |         |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E60693 |
