特性

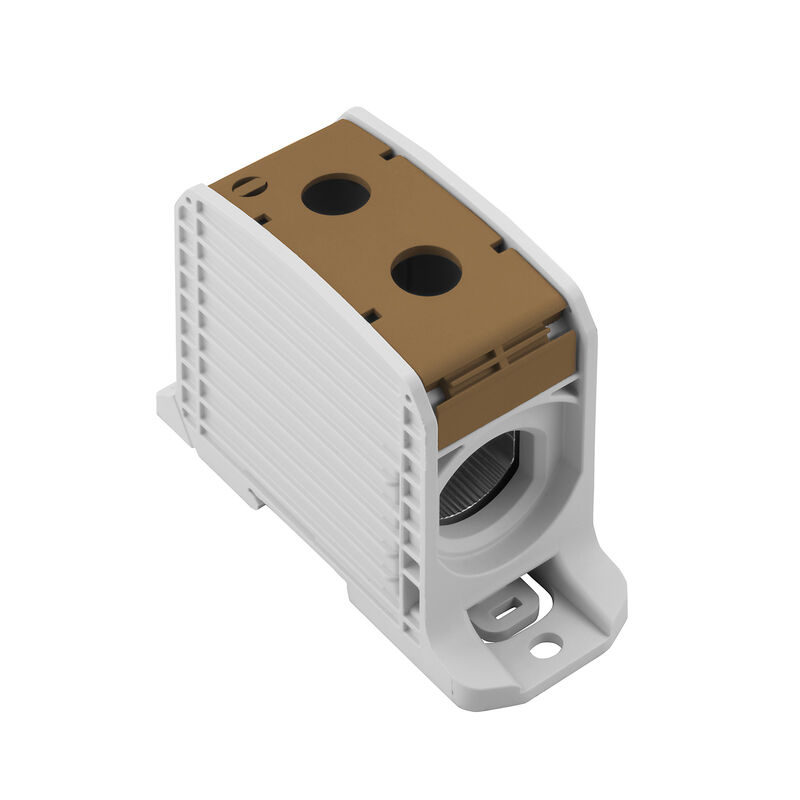

| 版本 | 电位分配器端子, 螺钉联接, 棕色, 300 mm², 520 A, 1000 V, 层数: 1, TS 35, V-0, Wemid |
| 订货号 | 2502880000 |
| 类型 | WPD 133 1X300/1X300 BN |
| GTIN (EAN) | 4050118516708 |
| 数量 | 1 PC |
| 深 | 83.5 mm |
| 深度 (英寸) | 3.287 inch |
| 高度 | 118 mm |
| 高度 (英寸) | 4.646 inch |
| 宽度 | 45 mm |
| 宽度 (英寸) | 1.772 inch |
| 净重 | 338 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -50 °C |
| 最大持续工作温度 | 120 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | Wemid |
| 颜色编码 | 棕色 |
| 阻燃等级符合 UL 94 | V-0 |
| ATEX 证书号 | CNEX18ATEX0016U |
| IECEX 证书号 | IECEXCNEX18.0010U |
| 最大电压（欧洲防爆标准ATEX） | 1100 V |
| 电流 (ATEX) | 520 A |
| 导线最大压接面积(ATEX) | 300 mm² |
| 最大电压（国际电工委员会IECEX） | 1100 V |
| 电流 (IECEX) | 520 A |
| 类型 | 螺钉连接 |
| 必须的端板 | 无 |
| 层数 | 1 |
| 每层压接点数量 | 2 |
| 层，内部桥接 | 无 |
| 导轨 | TS 35 |
| 安装指导 | 端子导轨 / 安装板 |
| 安装方式 | 直接卡在导轨上 |
| 防爆版 | 是 |
| 其他联接方式的接口类型 | 螺钉联接 |
| 导线连接截面积，单股硬导线，最大 | 300 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 240 mm² |
| 接线截面积，多股线，最大 | 300 mm² |
| 最大压接面积 软导线 | 300 mm² |
| 联接类型 | 螺钉联接 |
| 联接类型 2 | 螺钉联接 |
| 回路数 | 1 |
| 安装指导 | 端子导轨 / 安装板 |
| 导轨 | TS 35 |
| 标准 |
IEC 60947-7-1
UL 1059 CSA |
| 额定横截面 | 300 mm² |
| 额定电压 | 1,000 V |
| 额定交流电压 | 1,000 V |
| 额定直流电压 | 1,000 V |
| 额定电流 | 520 A |
| 标准 |
IEC 60947-7-1
UL 1059 CSA |
| 体积电阻率符合 IEC 60947-7-x 标准 | 0.06 mΩ |
| 额定浪涌电压 | 8 kV |
| 功率损耗符合 IEC 60947-7-x | 16.64 W |
| 瞬时耐电流 | 8/20µs，50 kA |
| 污染等级 | 3 |
| 过压等级 | III |
| cURus 证书号 | E60693 |
| 产品信息 | 在线产品目录的下载部分中，您将找到更多的信息。 |
| 认证/证书/一致性声明 |
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253932)
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89229) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [FIMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152185) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178482) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217414) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217415) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253931) [LMP 23.0563U- WPD (Rev. 0)](https://mdcop.weidmueller.com/mediadelivery/asset/900_312468) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_40457) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39839) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2502880000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2502880000) |
| 用户文档 |
[DATA SHEET WPD 133](https://mdcop.weidmueller.com/mediadelivery/asset/900_48112)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI WPD 133](https://mdcop.weidmueller.com/mediadelivery/asset/900_105982) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| 认证 |         |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E60693 |
