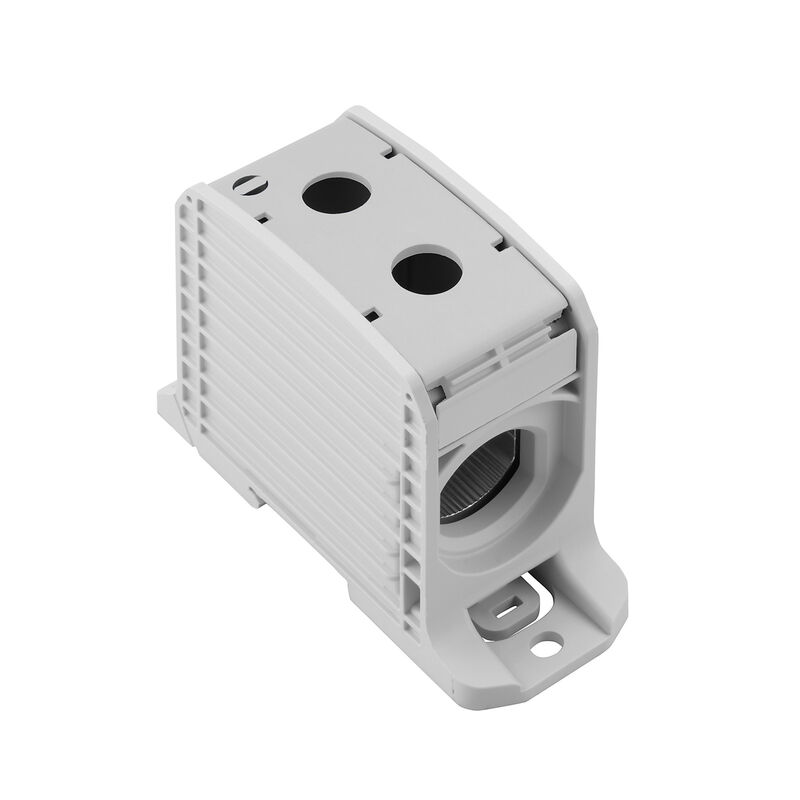

接线端子WPD 133 1X300/1X300 GY

电位分配器端子, 螺钉联接, 浅灰, 300 mm², 520 A, 1000 V, 层数: 1, TS 35, V-0, Wemid

商品编号 2502850000

特性

通用订货数据

版本	电位分配器端子, 螺钉联接, 浅灰, 300 mm², 520 A, 1000 V, 层数: 1, TS 35, V-0, Wemid
订货号	2502850000
类型	WPD 133 1X300/1X300 GY
GTIN (EAN)	4050118516678
数量	1 PC

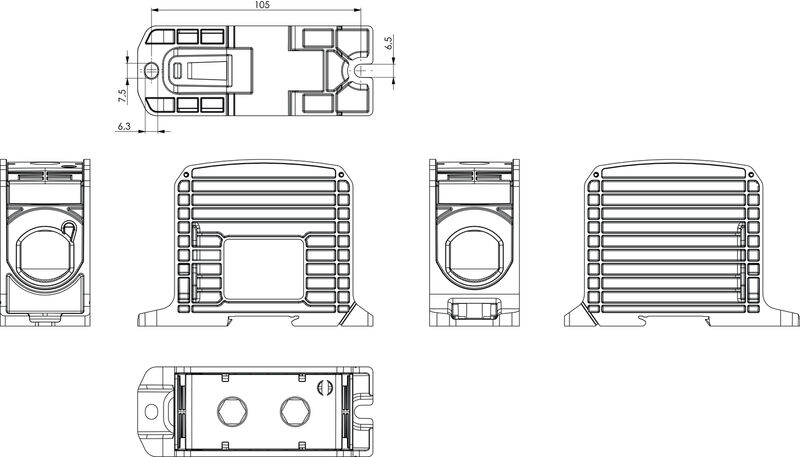

尺寸和重量

深	83.5 mm
深度 (英寸)	3.287 inch
高度	118 mm
高度 (英寸)	4.646 inch
宽度	45 mm
宽度 (英寸)	1.772 inch
净重	338 g

存储温度	-25 °C...55 °C
最小持续工作温度	-50 °C
最大持续工作温度	120 °C

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

材料	Wemid
颜色编码	浅灰
阻燃等级符合 UL 94	V-0

额定数据IECEx/ATEX

ATEX 证书号	CNEX18ATEX0016U
IECEX 证书号	IECEXCNEX18.0010U
最大电压（欧洲防爆标准ATEX）	1100 V
电流 (ATEX)	520 A
导线最大压接面积(ATEX)	300 mm²
最大电压（国际电工委员会IECEX）	1100 V
电流 (IECEX)	520 A

系统特征值

类型	螺钉连接
必须的端板	无
层数	1
每层压接点数量	2
层，内部桥接	无
导轨	TS 35

其它技术参数

安装指导	端子导轨 / 安装板
安装方式	直接卡在导轨上
防爆版	是

可压接导线 (其它联接)

其他联接方式的接口类型

螺钉联接

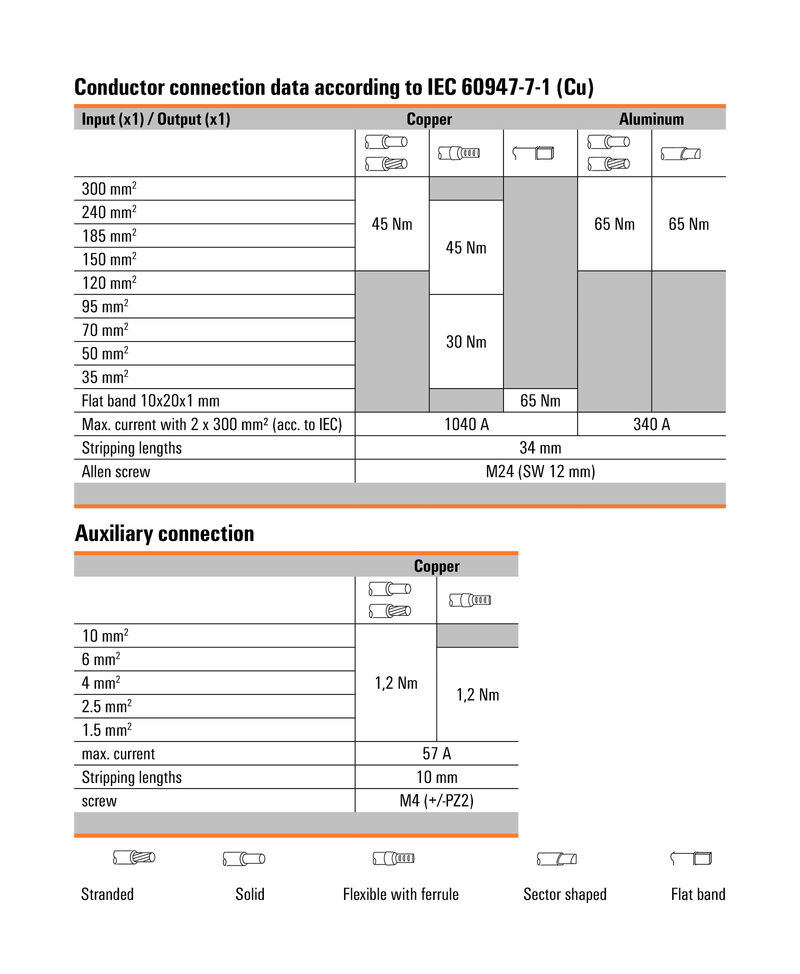

可压接导线 (额定联接)

导线连接截面积，单股硬导线，最大	300 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大	240 mm²
接线截面积，多股线，最大	300 mm²
最大压接面积软导线	300 mm²
联接类型	螺钉联接
联接类型 2	螺钉联接

回路数	1
安装指导	端子导轨 / 安装板
导轨	TS 35
标准	IEC 60947-7-1 UL 1059 CSA

额定横截面	300 mm²
额定电压	1,000 V
额定交流电压	1,000 V
额定直流电压	1,000 V
额定电流	520 A
标准	IEC 60947-7-1 UL 1059 CSA
体积电阻率符合 IEC 60947-7-x 标准	0.06 mΩ
额定浪涌电压	8 kV

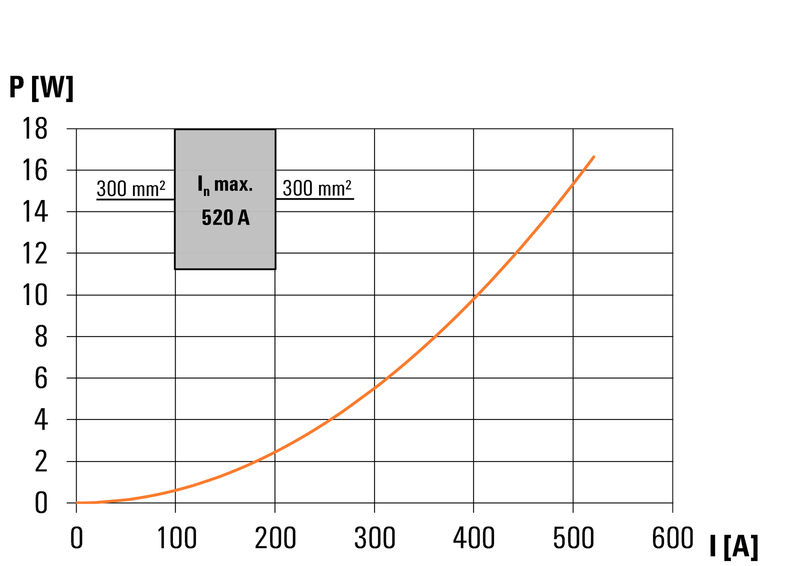

功率损耗符合 IEC 60947-7-x	16.64 W
瞬时耐电流	8/20µs，50 kA
污染等级	3
过压等级	III

额定数据（UL）

cURus 证书号

E60693

重要注意事项

产品信息	在线产品目录的下载部分中，您将找到更多的信息。

认证/证书/一致性声明	[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253932) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89229) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [FIMKO certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152185) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178482) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217414) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_217415) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253931) [LMP 23.0563U- WPD (Rev. 0)](https://mdcop.weidmueller.com/mediadelivery/asset/900_312468) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_40460)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39833)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2502850000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2502850000)
用户文档	[DATA SHEET WPD 133](https://mdcop.weidmueller.com/mediadelivery/asset/900_48112) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [NTI WPD 133](https://mdcop.weidmueller.com/mediadelivery/asset/900_105982) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-19
ECLASS 14.0	27-25-01-19

认证	![CCCEX](/picture/CCCEX.gif) ![CE](/picture/CE.gif) ![CENEXATEX](/picture/CENEXATEX.gif) ![CURUS](/picture/CURUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![IECEXCENEX](/picture/IECEXCENEX.gif) ![UKEX](/picture/UKEX.gif) ![VDE](/picture/VDE.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
cURus 证书号	E60693
