特性

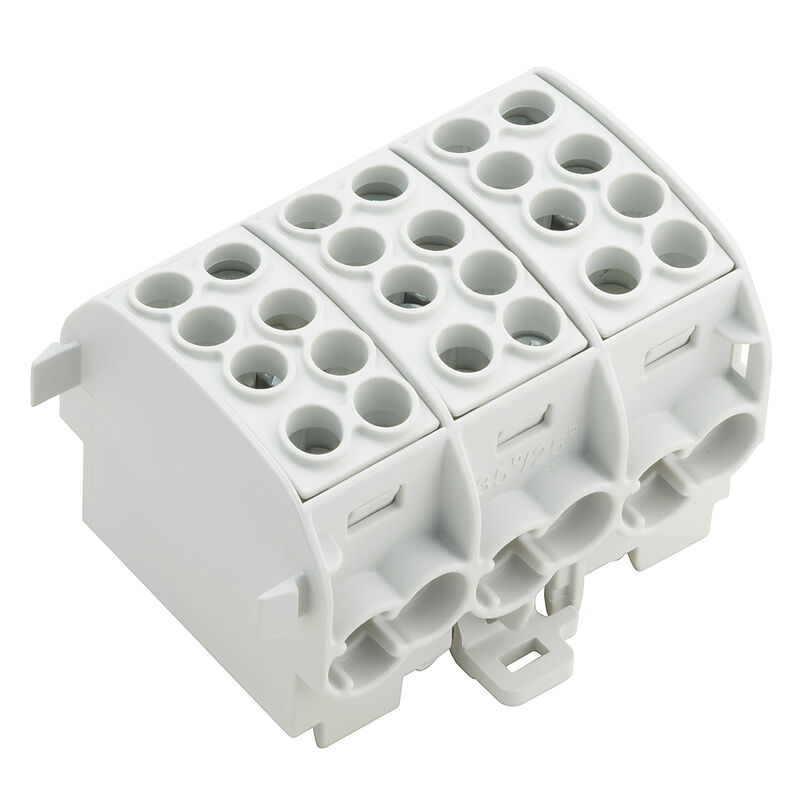

版本 | 电位分配器端子, 螺钉联接, 浅灰, 35 mm², 202 A, 1000 V, 联接点数量: 12, 层数: 1, TS 35, V-0, Wemid |
订货号 | 1561740000 |
类型 | WPD 302 2X35/2X25 3XGY |
GTIN (EAN) | 4050118366914 |
数量 | 2 PC |

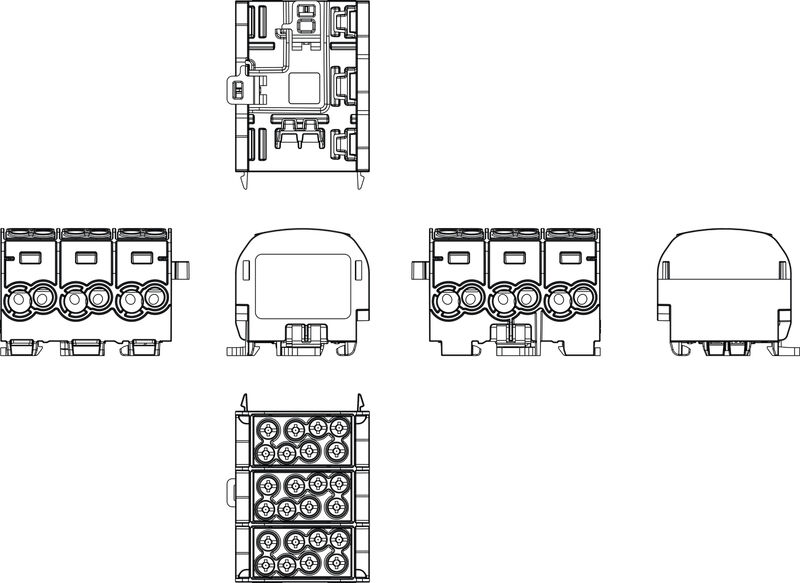

深 | 49.3 mm |
深度 (英寸) | 1.941 inch |
高度 | 55.4 mm |
高度 (英寸) | 2.181 inch |
宽度 | 66.6 mm |
宽度 (英寸) | 2.622 inch |
净重 | 272 g |
存储温度 | -25 °C...55 °C |
最小持续工作温度 | -50 °C |
最大持续工作温度 | 130 °C |
RoHS 合规状态 | 合规,有例外 |
RoHS 豁免(如适用/已知) | 6c |
REACH SVHC | Lead 7439-92-1 |
SCIP | 9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2 |
材料 | Wemid |
颜色编码 | 浅灰 |
阻燃等级符合 UL 94 | V-0 |
类型 | 螺钉连接 |
必须的端板 | 无 |

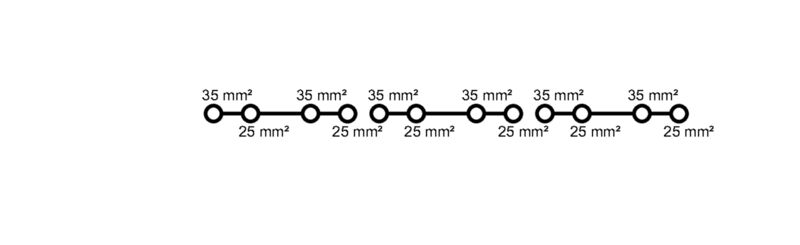

电位数量 | 3 |
层数 | 1 |
每层压接点数量 | 6 |
每层电位点数量 | 3 |
层,内部桥接 | 无 |
PE联接 | 无 |
导轨 | TS 35 |
N功能 | 无 |
PE 功能 | 无 |
PEN功能 | 无 |
可卡装 | 是 |
安装指导 | 端子导轨 / 安装板 |
安装方式 | 直接卡在导轨上 |
带锁销 | 是 |
开放端 | 关闭的 |
防爆版 | 是 |
其他联接方式的接口类型 | 螺钉联接 |
导线连接截面积,单股硬导线,最大 | 35 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/1,最大 | 25 mm² |
接线截面积,多股线,最大 | 35 mm² |
联接点数量 | 12 |
联接类型 | 螺钉联接 |
联接类型 2 | 螺钉联接 |
连接方向 | 水平进线 |
回路数 | 3 |
安装指导 | 端子导轨 / 安装板 |
导轨 | TS 35 |
标准 |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |
额定横截面 | 35 mm² |
额定电压 | 1,000 V |
额定交流电压 | 1,000 V |
额定直流电压 | 1,000 V |
额定电流 | 202 A |
标准 |
IEC 60947-7-1
IEC 61238-1 VDE 0603-2 |
认证/证书/一致性声明 |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89228)
[VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153696) [VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_198902) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37479) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_39520) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1561740000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1561740000) |
用户文档 |
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
[DATA SHEET WPD X02](https://mdcop.weidmueller.com/mediadelivery/asset/900_89307) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000897 |
ETIM 7.0 | EC000897 |
ETIM 8.0 | EC000897 |
ETIM 9.0 | EC000897 |
ECLASS 9.0 | 27-14-11-20 |
ECLASS 9.1 | 27-14-11-20 |
ECLASS 10.0 | 27-14-11-20 |
ECLASS 11.0 | 27-14-11-20 |
ECLASS 12.0 | 27-14-11-20 |
ECLASS 13.0 | 27-25-01-19 |
ECLASS 14.0 | 27-25-01-19 |
认证 | ![CE](/picture/CE.gif) ![DETNORVER](/picture/DETNORVER.gif) ![VDE](/picture/VDE.gif) |
ROHS | 一致 |
