WPE 1.5/ZZ
Product image

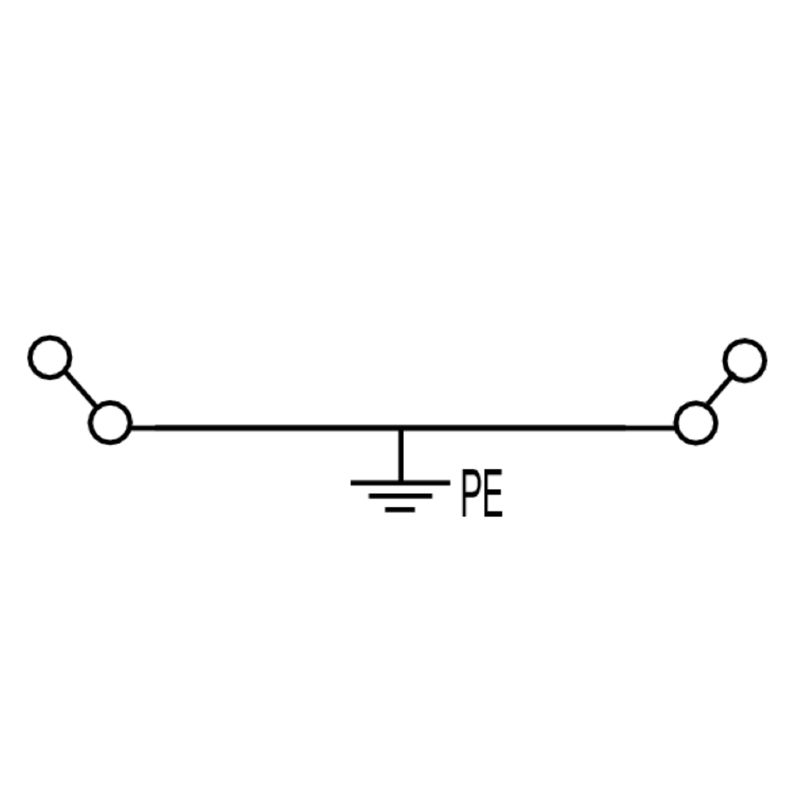

WPE 1.5/ZZ

WPE 1.5/ZZ

Bloc de jonction de protection, Raccordement vissé, Vert/jaune, 1.5 mm², 800 V, Nombre de raccordements: 4, Nombre d'étages: 1, TS 35, V-0, Wemid

Référence produit 1016500000
Ouvrir dans le configurateur
Fiche technique Инженерная поддержка Загрузка продуктов
Accessoires 11 Autres produits de la même gamme 1069
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques nominales selon IECEx/ATEX Caractéristiques du système Autres caractéristiques techniques Conducteur raccordable (autre raccordement) Raccordement (raccordement nominal) Caractéristiques nominales selon CSA Dimensions Généralités Caractéristiques nominales Caractéristiques nominales selon UL Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b4580cc2-0460-4c2d-b9fc-c5c85c041f2f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/966ab2aa-a692-450f-aa01-511debec6d4c/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (UR)
E60693

Informations générales de commande

Version
Bloc de jonction de protection, Raccordement vissé, Vert/jaune, 1.5 mm², 800 V, Nombre de raccordements: 4, Nombre d'étages: 1, TS 35, V-0, Wemid
Référence
1016500000
Type
WPE 1.5/ZZ
GTIN (EAN)
4008190170738
Förp.
50 Styk

Dimensions et poids

Depth
46.5 mm
Profondeur (pouces)
1,831 inch
Profondeur, y compris rail DIN
47 mm
Altura
60 mm
Hauteur (pouces)
2,362 inch
Width
5.1 mm
Largeur (pouces)
0,201 inch
Poids net
18.318 g

Températures

보관 온도
-25 °C...55 °C
Température ambiante
-60 °C…85 °C
Température d'utilisation permanente, min.
-60 °C
Température d'utilisation permanente, max.
130 °C

Conformité environnementale du produit

RoHS 준수 상태
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Empreinte carbone du produit
  • Du berceau à la porte:
    0.494 kg CO2 eq.

Caractéristiques des matériaux

Matériau de base
Wemid
Couleur
Vert/jaune
Classe d'inflammabilité selon UL 94
V-0

Caractéristiques nominales selon IECEx/ATEX

Certificat Nº (ATEX)
DEMKO14ATEX1338U
Certificat Nº (IECEX)
IECEXULD14.0005U
Section max. du conducteur (ATEX)
2.5 mm²
Section max. du conducteur (IECEX)
2.5 mm²
Identification EN 60079-7
Ex eb II C Gb
Etykieta Ex 2014/34/WE
II 2 G D

Caractéristiques du système

Version
Raccordement vissé
Raccordement double
Avec Raccordement PE
libre d'un côté
Flasque de fermeture nécessaire
Oui
Nombre de polarités
1
Nombre d'étages
1
Nombre de points de contact par étage
4
Nombre de potentiels par étage
1
Etages internes pontés
Non
Raccordement PE
Yes
Barrette de liaison équipée
TS 35
Fonction N
No
Fonction PE
Ja
Fonction PEN
Non

Autres caractéristiques techniques

Côté ouvert
droite
Instruction de montage
Vissé
Nombre de blocs de jonction identiques
1
Type de montage
Vissé
Verrouillage
vissable
Version à l#92épreuve de l#92explosion
Oui

Conducteur raccordable (autre raccordement)

Connection type, additional connection
Raccordement vissé

Raccordement (raccordement nominal)

Couple de serrage, max.
0.6 Nm
Couple de serrage, min.
0.4 Nm
Cran de réglage du couple avec visseuse électrique du type DMS
1
Dimension de la lame
0,6 x 3,5 mm
Longueur de dénudage
7 mm
Nombre de raccordements
4
Plage de serrage, max.
2.5 mm²
Plage de serrage, min.
0.13 mm²
Section de raccordement du conducteur, AWG, max.
AWG 12
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, rigide, max.
2.5 mm²
Section de raccordement du conducteur, rigide, min.
0.13 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
1.5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
0.13 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
1.5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0.13 mm²
Section de raccordement du conducteur, souple, max.
1.5 mm²
Section de raccordement du conducteur, souple, min.
0.13 mm²
Section de raccordement, semi-rigide, max.
2.5 mm²
Section de raccordement, souple, min.
0.13 mm²
Sens de raccordement
latéralement
Sezione di collegamento, semirigida, min.
0.13 mm²
Type de raccordement
Raccordement vissé
Vis de serrage
M 2,5
Калибровая пробка согласно 60 947-1
A1

Caractéristiques nominales selon CSA

Certificat Nº (CSA)
200039-1057876
Section max. du conducteur (CSA)
14 AWG
Section min. du conducteur (CSA)
26 AWG

Dimensions

Décalage TS 35
32 mm

Généralités

Installation advice
Vissé
Normy
IEC 60947-7-2
przekrój przyłącza przewodu AWG, min.
AWG 26
Szyna montażowa
TS 35
Wire connection cross section AWG, max.
AWG 12

Caractéristiques nominales

Section nominale
1.5 mm²
Tension nominale par rapport bloc de jonction voisin
800 V
Tension nominale DC
800 V
Normes
IEC 60947-7-2
Volume resistance according to IEC 60947-7-x
1.83 mΩ
Tension nominale de choc avec le bloc de jonction voisin
8 kV
Puissance dissipée conformément à CEI 60947-7-x
0 W
Degré de pollution
3

Caractéristiques nominales selon UL

Certificat Nº (UR)
E60693
Taille du conducteur Câblage d'installation max. (UR)
14 AWG
Taille du conducteur Câblage d'installation min. (UR)
22 AWG
Taille du conducteur Câblage d'usine max. (UR)
14 AWG
Taille du conducteur Câblage d'usine min. (UR)
26 AWG

Classifications

ETIM 8.0
EC000901
ETIM 9.0
EC000901
ETIM 10.0
EC000901
ECLASS 14.0
27-25-01-03
ECLASS 15.0
27-25-01-03
