特性
| 版本 | 接地型端子, 螺钉联接, 绿/黄, 35 mm², 800 V, 联接点数量: 2, 层数: 1, TS 35, V-0, Wemid |
| 订货号 | 1010500000 |
| 类型 | WPE 35 |
| GTIN (EAN) | 4008190112806 |
| 数量 | 25 PC |
| 深 | 62.5 mm |
| 深度 (英寸) | 2.461 inch |
| 深度（含 DIN 导轨） | 63 mm |
| 高度 | 56 mm |
| 高度 (英寸) | 2.205 inch |
| 宽度 | 16 mm |
| 宽度 (英寸) | 0.63 inch |
| 净重 | 77.2 g |
| 存储温度 | -25 °C...55 °C |
| 工作温度范围 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| 最小持续工作温度 | -60 °C |
| 最大持续工作温度 | 130 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | Wemid |
| 颜色编码 | 绿/黄 |
| 阻燃等级符合 UL 94 | V-0 |
| ATEX 证书号 | DEMKO14ATEX1338U |
| IECEX 证书号 | IECEXULD14.0005U |
| 导线最大压接面积(ATEX) | 35 mm² |
| 导线最大压接面积 (IECEX) | 35 mm² |
| 工作温度范围 | For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity |
| EN 60079-7 标识 | Ex eb II C Gb |
| Ex 2014/34/EU 标签 | II 2 G D |
| 类型 |
螺钉连接
带 PE 连接 封闭式 |
| 必须的端板 | 无 |
| 电位数量 | 1 |
| 层数 | 1 |
| 每层压接点数量 | 2 |
| 每层电位点数量 | 1 |
| 层，内部桥接 | 无 |
| PE联接 | 是 |
| 导轨 | TS 35 |
| N功能 | 无 |
| PE 功能 | 是 |
| PEN功能 | 是 |
| 安装指导 | 旋紧的 |
| 安装方式 | 旋紧的 |
| 开放端 | 关闭的 |
| 止动装置 | 可拧紧 |
| 相同端子的数量 | 1 |
| 防爆版 | 是 |
| 其他联接方式的接口类型 | 螺钉联接 |
| 剥线长度 | 18 mm |
| 压接范围，最大 | 35 mm² |
| 压接范围，最小 | 2.5 mm² |
| 压接螺钉 | M 6 |
| 导线最大压接面积 AWG | AWG 2 |
| 导线最小压接面积 AWG | AWG 12 |
| 导线连接截面积，单股硬导线，最大 | 50 mm² |
| 导线连接截面积，单股硬导线，最小 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 35 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 2.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 35 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 2.5 mm² |
| 接线截面积，多股线，最大 | 50 mm² |
| 接线截面积，多股线，最小 | 2.5 mm² |
| 最大压接面积 软导线 | 35 mm² |
| 最大拧紧力矩 | 5 Nm |
| 最小多股导线接线截面积 | 2.5 mm² |
| 最小拧紧力矩 | 4 Nm |
| 测量规 按照 60 947-1 标准 | B8 |
| 联接点数量 | 2 |
| 联接类型 | 螺钉联接 |
| 螺丝刀口尺寸 | 6.5 x 1.2 mm |
| 连接方向 | 水平进线 |
| CSA 认证号 | 200039-1057876 |
| 导线最大压接面积(CSA) | 2 AWG |
| 最小导线横截面积（CSA ） | 12 AWG |
| 静差 TS 35 | 32 mm |
| 安装指导 | 旋紧的 |
| 导线最大压接面积 AWG | AWG 2 |
| 导线最小压接面积 AWG | AWG 12 |
| 导轨 | TS 35 |
| 标准 | IEC 60947-7-2 |
| 额定短时电流 | 4200 A (35 mm²) |
| PE 端子的中心螺钉 | M 4 |
| 安装螺钉的拧紧扭矩范围 | 1.2...2.4 Nm |
| PEN功能 | 是 |
| 额定横截面 | 35 mm² |
| 相邻端子的额定电压 | 800 V |
| 额定直流电压 | 800 V |
| 标准 | IEC 60947-7-2 |
| 体积电阻率符合 IEC 60947-7-x 标准 | 0.26 mΩ |
| 相邻端子的额定浪涌电压 | 8 kV |
| 功率损耗符合 IEC 60947-7-x | 4 W |
| 污染等级 | 3 |
| UR 证书号 | E60693 |
| 最大导线尺寸 工厂接线 (UR) | 2 AWG |
| 最大导线尺寸 现场接线 (UR) | 2 AWG |
| 最小导线尺寸 工厂接线 (UR) | 12 AWG |
| 最小导线尺寸 现场接线 (UR) | 12 AWG |

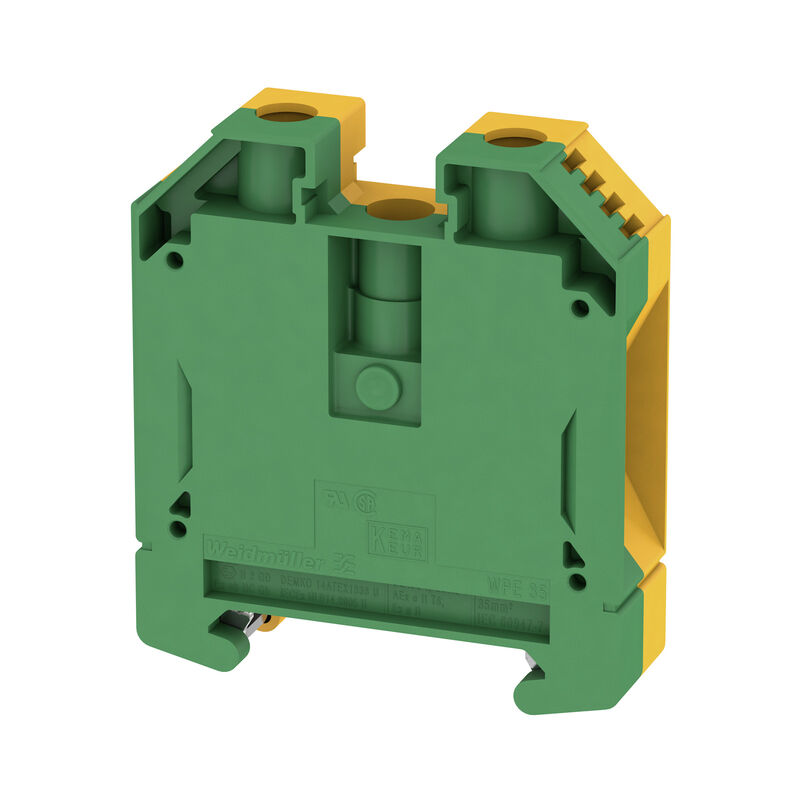

| 图片标题-02 | 产品图片 |
| 图片签名-02 | 插图类似 |
| 认证/证书/一致性声明 |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37713)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39462) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320981) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37465) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_39463) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284529) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253961) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89233) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89234) [Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153735) [POLSKIREJ certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_156118) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253962) [16-AV4BO-0265U.](https://mdcop.weidmueller.com/mediadelivery/asset/900_318066) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_59353) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1010500000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1010500000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1010500000&norm=0) |
| 用户文档 |
[NTI WDU/WPE 35.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35411)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| 认证 |                |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| UR 证书号 | E60693 |
| cURusEX 证书号 | E184763 |
