WSI 6/2/LD 30-70V LLC

熔丝保险端子, 螺钉联接, 深褐, 6 mm², 10 A, 70 V, 联接点数量: 2, 层数: 1, TS 35, V-0, Wemid, 6.3 x 32 mm (1/4 x 1 1/4")

商品编号 1119810000

特性

通用订货数据

版本	熔丝保险端子, 螺钉联接, 深褐, 6 mm², 10 A, 70 V, 联接点数量: 2, 层数: 1, TS 35, V-0, Wemid, 6.3 x 32 mm (1/4 x 1 1/4")
订货号	1119810000
类型	WSI 6/2/LD 30-70V LLC
GTIN (EAN)	4032248901197
数量	25 PC

尺寸和重量

深	78.5 mm
深度 (英寸)	3.091 inch
深度（含 DIN 导轨）	79.5 mm
高度	60 mm
高度 (英寸)	2.362 inch
宽度	11.9 mm
宽度 (英寸)	0.469 inch
净重	24.26 g

温度

存储温度	-25 °C...55 °C
最小持续工作温度	-50 °C
最大持续工作温度	120 °C

环保产品合规

RoHS 合规状态	合规，有例外
RoHS 豁免（如适用/已知）	7cI
REACH SVHC	No SVHC above 0.1 wt%

材料参数

材料	Wemid
颜色编码	深褐
阻燃等级符合 UL 94	V-0

系统特征值

类型	螺钉连接熔芯分隔器带 LED 可螺丝固定的横联件单侧开放
必须的端板	是
电位数量	1
层数	1
每层压接点数量	2
每层电位点数量	1
层，内部桥接	无
PE联接	无
导轨	TS 35
N功能	无
PE 功能	无
PEN功能	无

可压接2根截面积相同的导线(H05V/H07V) (额定联接)

多股软导线的最大压接面积（双线）	2.5 mm²
多股软导线的最小压接面积（双线）	0.5 mm²
最大压接面积多股线带管状端头( DIN 46228/1) 双线	2.5 mm²
最小压接面积多股线带管状端头( DIN 46228/1) 双线	0.5 mm²

其它技术参数

安装方式	直接卡在导轨上
开放端	右方
相同端子的数量	1
防爆版	不

可压接导线 (其它联接)

其他联接方式的接口类型

螺钉联接

可压接导线 (额定联接)

DMS 电动螺丝刀的扭矩设置	3
压接范围，最大	10 mm²
压接范围，最小	0.5 mm²
压接螺钉	M 3.5
可压接导线	联接技术规范: 螺钉联接导线连接截面积: 型号: 硬导线, H05(07) V-U 最小: 0.5 mm² 最大: 10 mm² 标称值: 6 mm² 管状端头: 剥线长度: 最小: 12 mm 最大: 12 mm 标称值: 12 mm 扭紧力矩: 最小: 0.8 Nm 最大: 1.6 Nm 联接技术规范: 螺钉联接导线连接截面积: 型号: 多股导线的 H07 V-R 最小: 1.5 mm² 最大: 10 mm² 标称值: 6 mm² 管状端头: 剥线长度: 最小: 12 mm 最大: 12 mm 标称值: 12 mm 扭紧力矩: 最小: 0.8 Nm 最大: 1.6 Nm 联接技术规范: 螺钉联接导线连接截面积: 型号: 软导线, H05(07) V-K 最小: 0.5 mm² 最大: 10 mm² 标称值: 6 mm² 管状端头: 剥线长度: 最小: 12 mm 最大: 12 mm 标称值: 12 mm 扭紧力矩: 最小: 0.8 Nm 最大: 1.6 Nm
导线最大压接面积 AWG	AWG 8
导线最小压接面积 AWG	AWG 20
导线连接截面积，单股硬导线，最大	10 mm²
导线连接截面积，单股硬导线，最小	0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大	6 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小	0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大	6 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小	0.5 mm²
接线截面积，多股线，最大	10 mm²
接线截面积，多股线，最小	1.5 mm²
最大压接面积软导线	10 mm²
最大拧紧力矩	1.6 Nm
最小多股导线接线截面积	0.5 mm²
最小拧紧力矩	0.8 Nm
测量规按照 60 947-1 标准	A5
联接点数量	2
联接类型	螺钉联接
联接类型 2	螺钉联接
螺丝刀口尺寸	0.8 x 4.0mm
连接方向	水平进线

额定数据（CSA）

CSA 认证号	200039-1057876
导线最大压接面积(CSA)	8 AWG
最小导线横截面积（CSA ）	20 AWG

显示元件

指示器的电压类型

交流/直流

熔断器型接线端子

Leakage current, max.	0.191 mA
指示器的电压类型	交流/直流
显示	红色LED
最大运行电压	70 V
熔丝	6.3 x 32 mm (1/4 x 1 1/4")
熔断器架 (部件支架)	可旋转

通用的

导线最大压接面积 AWG	AWG 8
导线最小压接面积 AWG	AWG 20
导轨	TS 35
标准	IEC 60947-7-3

额定数据

额定横截面	6 mm²
额定电压	70 V
相邻端子的额定电压	500 V
额定直流电压	70 V
额定电流	10 A
最大电流	10 A
标准	IEC 60947-7-3
体积电阻率符合 IEC 60947-7-x 标准	0.78 mΩ
功率损耗符合 IEC 60947-7-x	1.31 W
污染等级	3

额定数据（UL）

UR 证书号	E60693
最大导线尺寸工厂接线 (UR)	8 AWG
最大导线尺寸现场接线 (UR)	8 AWG
最小导线尺寸工厂接线 (UR)	22 AWG
最小导线尺寸现场接线 (UR)	22 AWG

重要注意事项

产品信息	电压取决于所选保险丝组件或指示灯

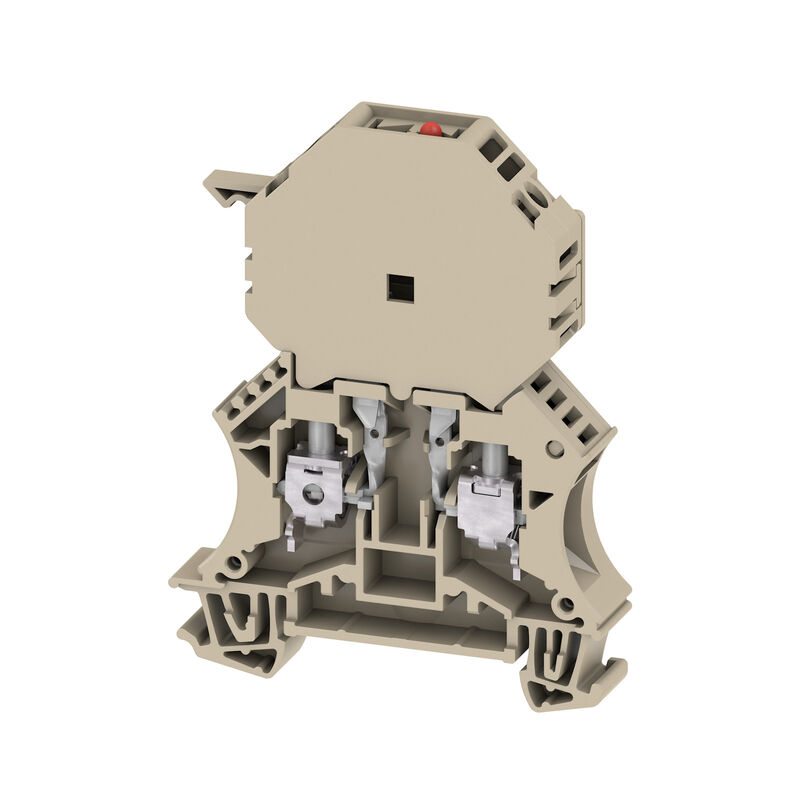

产品图片

图片标题-02	产品图片
图片签名-02	插图类似

下载

认证/证书/一致性声明	[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_42036) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_42037) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37399) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284530)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60431)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1119810000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1119810000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1119810000&norm=0)
用户文档	[Beipackzettel_WSI6_WSI6_2_LLC.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35468) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

分类

ETIM 6.0	EC000899
ETIM 7.0	EC000899
ETIM 8.0	EC000899
ETIM 9.0	EC000899
ECLASS 9.0	27-14-11-16
ECLASS 9.1	27-14-11-16
ECLASS 10.0	27-14-11-16
ECLASS 11.0	27-14-11-16
ECLASS 12.0	27-14-11-16
ECLASS 13.0	27-25-01-13
ECLASS 14.0	27-25-01-13

审批

认证	![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![UR](/picture/UR.gif) ![UKCA](/picture/UKCA.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
UR 证书号	E60693
