WTA 8 TN/ZA

WTA 8 TN/ZA

Testadapter (Klemmen), 1.5 mm², 205 V, 6 A

Art.-Nr. 1915500000
Datenblatt herunterladen Engineering Support Produkt Downloads
Ist Zubehör von 1 Verwandte Artikel 88
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Werkstoffdaten weitere technische Daten Klemmbare Leiter (Bemessungsanschluss) Maße Allgemeines Bemessungsdaten Produktbilder Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Wersja
Testadapter (Klemmen), 1.5 mm², 205 V, 6 A
Order No.
1915500000
Art
WTA 8 TN/ZA
GTIN (EAN)
4032248548071
VPE
25 Stück
Datum der letzten Bestellung
/Date(1782770400000)/

Abmessungen und Gewichte

Głębokość
71 mm
Tiefe (inch)
2,795 inch
Höjd
39 mm
Height (inches)
1,535 inch
Szerokość
6 mm
Breite (inch)
0,236 inch
Nettogewicht
5,12 g

Temperaturen

Lagertemperatur
-25 °C...55 °C
Temperatura otoczenia
-50 °C…55 °C
Dauergebrauchstemperatur, min.
-50 °C
Dauergebrauchstemperatur, max.
100 °C

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Werkstoffdaten

Werkstoff
Wemid
Farbe
dunkelbeige
Brennbarkeitsklasse nach UL 94
V-2

weitere technische Daten

Einbauhinweis
Direktmontage
mit Rastzapfen
Ja

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge
7 mm
Anschlussart
Schraubanschluss
Leiteranschlussquerschnitt, eindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
2,5 mm²

Maße

Raster in mm (P)
6 mm
Höhe mit TS 35
78 mm

Allgemeines

Einbauhinweis
Direktmontage
Polzahl
1

Bemessungsdaten

Bemessungsquerschnitt
1,5 mm²
Bemessungsspannung
205 V
Nennstrom
6 A
Durchgangswiderstand gemäß IEC 60947-7-x
1,83 mΩ
Verlustleistung gemäß IEC 60947-7-x
0,56 W

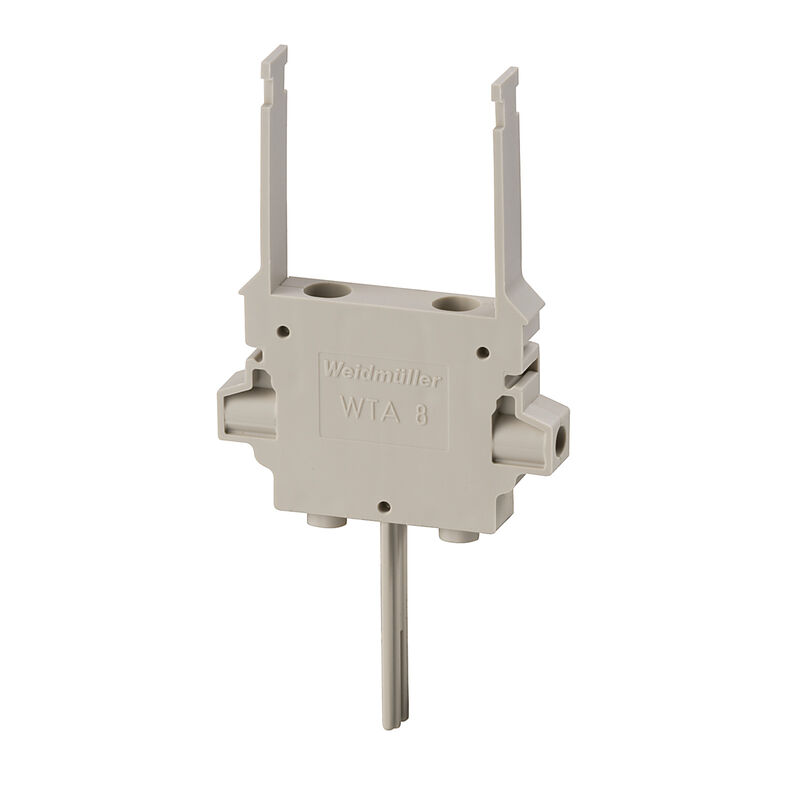

Produktbilder

Illustration title 02
Produktbild
Bildunterschrift-02
Abbildung ähnlich

Klassifikationen

ETIM 8.0
EC002555
ETIM 9.0
EC002555
ETIM 10.0
EC002555
ECLASS 14.0
27-25-03-04
ECLASS 15.0
27-25-03-04
