WTR 2.5 SW
WTR 2.5 SW

WTR 2.5 SW

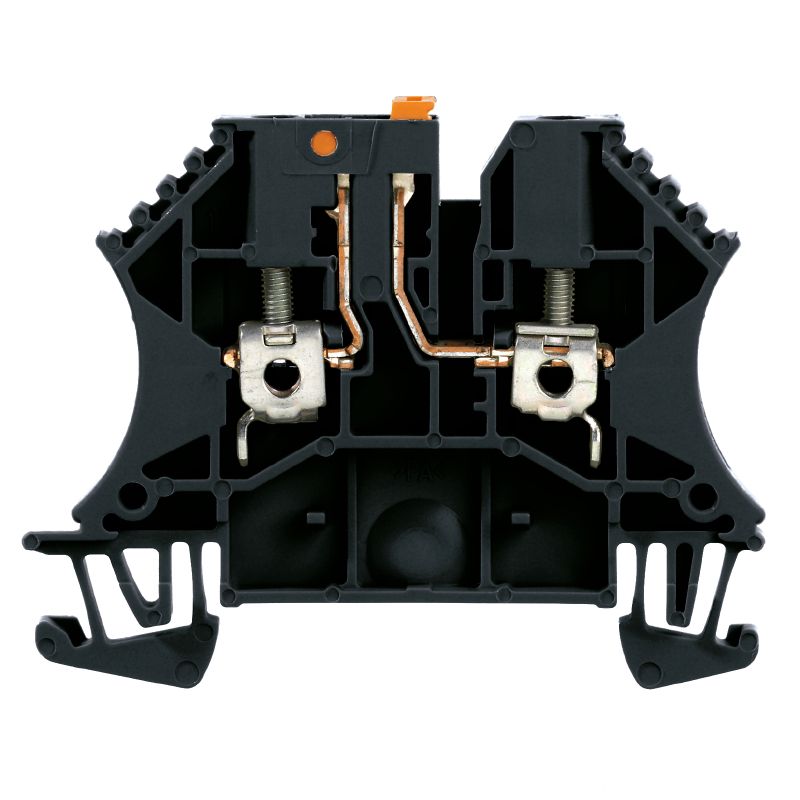

Zkušební odpojovací svorka, Šroubové připojení, černá, 2.5 mm², 24 A, 500 V, Počet připojení: 2, Počet úrovní: 1

ID výrobku 2495670000
Stáhnout datový list Technická podpora Výrobky ke stažení
Příslušenství 54 Příbuzné výrobky 17
Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Údaje materiálu Údaje hodnocení IECEx/ATEX Specifikace systému Další technická data Vodiče k upevnění (další připojení) Vodiče k upevnění svorkou (jmenovité připojení) Odpojovací svorkovnice Všeobecně Data hodnocení Klasifikace Osvědčení

Všeobecné objednací údaje

Verze
Zkušební odpojovací svorka, Šroubové připojení, černá, 2.5 mm², 24 A, 500 V, Počet připojení: 2, Počet úrovní: 1
Číslo objednávky
2495670000
Typ
WTR 2.5 SW
GTIN (EAN)
4050118506129
Množství
100  ks

Rozměry a hmotnosti

Hloubka
48  mm
Hloubka (v palcích)
1,89  inch
Výška
60  mm
Výška (v palcích)
2,362  inch
Šířka
5,1  mm
Šířka (v palcích)
0,201  inch
Čistá hmotnost
8,2  g

Teploty

Skladovací teplota
-25 °C...55 °C
Okolní teplota
-5 °C…40 °C
Trvalá provozní teplota, min.
-60  °C
Trvalá provozní teplota, max.
130  °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Údaje materiálu

Materiál
Wemid
Barevný
černá
Barva provozních prvků
Oranžová
Klasifikace hořlavosti UL 94
V-0

Údaje hodnocení IECEx/ATEX

Č. osvědčení (ATEX)
DEMKO14ATEX1389U
Č. osvědčení (IECEX)
IECEXUL14.0097U
Max. napětí (ATEX)
500 V
Proud (ATEX)
24 A
Průřez vodiče max. (ATEX)
2.5 mm²
Max. napětí (IECEX)
500 V
Proud (IECEX)
24 A
Průřez vodiče max. (IECEX)
2.5 mm²
Značení EN 60079-7
Ex ec II C Gc
Ex 2014/34/EU značka
II 3 G

Specifikace systému

Nutná koncová deska
Ano
Počet potenciálů
1
Počet úrovní
1
Počet svěrných bodů na úroveň
2
Úrovně propojené interně
Ne
Lišta
TS 35
N-funkce
Ne
PE funkce
Ne
Funkce PEN
Ne

Další technická data

Příchytka
Ano
Typ montáže
Příchytka

Vodiče k upevnění (další připojení)

Typ připojení, další připojení
Šroubové připojení

Vodiče k upevnění svorkou (jmenovité připojení)

Počet připojení
2
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 30
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
2,5  mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,5  mm²
Průřez připojení vodiče, pevné jádro, max.
4  mm²
Průřez připojení vodiče, pevné jádro, min.
0,5  mm²
Průřez připojení vodičů, jemně stáčené, max.
4  mm²
Průřez připojení vodičů, jemně stáčené, min.
0,5  mm²
Průřez připojení vodičů, splétané, max.
4  mm²
Průřez připojení vodičů, splétané, min.
1,5  mm²
Směr připojení
na straně
Typ připojení
Šroubové připojení
Typ připojení 2
Šroubové připojení
Upínací rozsah, max.
4  mm²
Upínací rozsah, min.
0,05  mm²

Odpojovací svorkovnice

Drážky
otočné
Integrovaná testovací zdířka
Ne
Příčné odpojení
Kluzná matice

Všeobecně

Lišta
TS 35
Počet pólů
1
Průřez propojení AWG, max.
AWG 12
Průřez propojení AWG, min.
AWG 30

Data hodnocení

Jmenovitý průřez
2,5  mm²
Jmenovité napětí
500  V
Jmenovité DC napětí
500  V
Jmenovitý proud
24  A
Vnitřní odpor podle IEC 60947-7-x
1,33  mΩ
Ztráta výkonu v souladu s normou IEC 60947-7-x
0,77  W
Kategorie rázového napětí
III
Závažnost znečištění
3

Klasifikace

ETIM 6.0
EC000902
ETIM 7.0
EC000902
ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 9.0
27-14-11-26
ECLASS 9.1
27-14-11-26
ECLASS 10.0
27-14-11-26
ECLASS 11.0
27-14-11-26
ECLASS 12.0
27-14-11-26
ECLASS 13.0
27-25-01-09
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09

Osvědčení

Schválení
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Shoda
