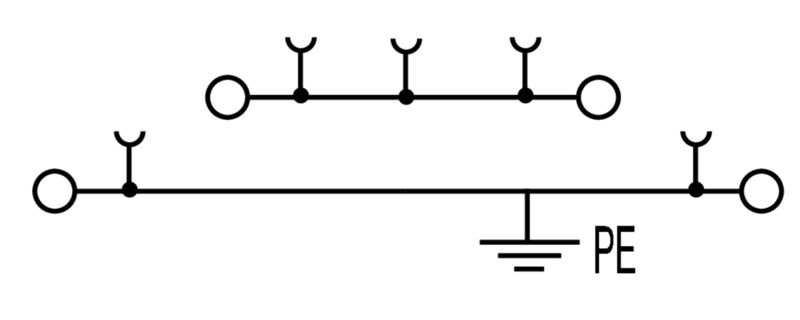

ZDK 2.5DU-PE

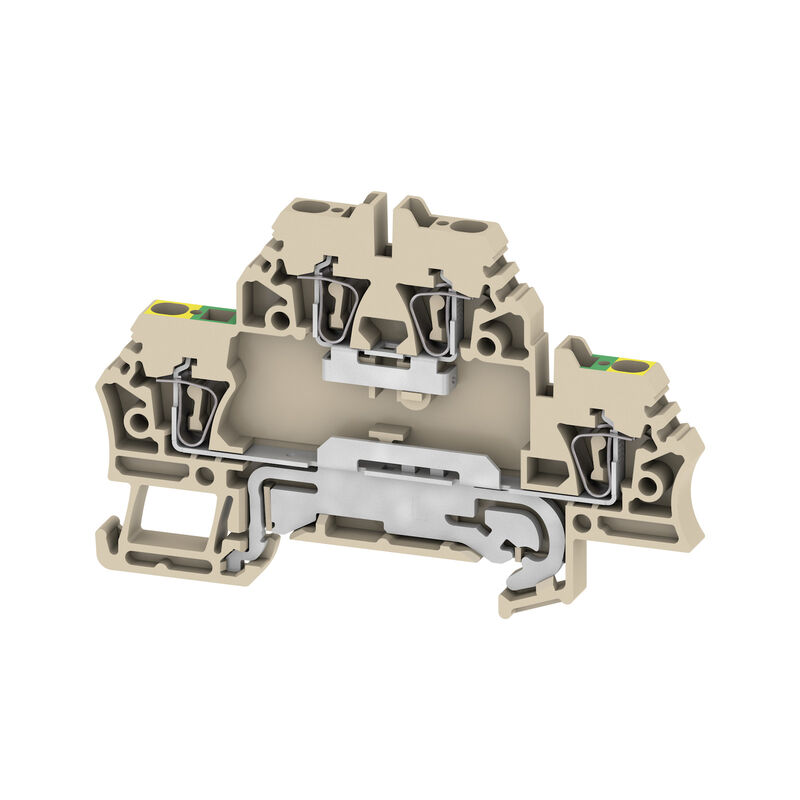

Produktillustration
ZDK 2.5DU-PE

ZDK 2.5DU-PE

Átvezető sorkapocs, Kétemeletes sorkapocs, Húzórugós csatlakozás, 2.5 mm², 500 V, 20 A, sötétbézs

Produkt-ID 1689970000
Konfigüratörde aç
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 31 Använda produkter 1078
Approvals Informations générales de commande Abmessungen und Gewichte Temperaturas Environmental Product Compliance Datos del material Údaje hodnocení IECEx/ATEX Rendszer specifikációk ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Allmänt Datos nominales Märkdata enligt UL Klassificeringar

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693

Informations générales de commande

Utförande
Átvezető sorkapocs, Kétemeletes sorkapocs, Húzórugós csatlakozás, 2.5 mm², 500 V, 20 A, sötétbézs
Art.nr.
1689970000
Typ
ZDK 2.5DU-PE
GTIN (EAN)
4008190875473
Förp.
50 items

Abmessungen und Gewichte

Djup
53 mm
Mélység (coll)
2,087 inch
Mélység DIN sínnel együtt
54 mm
Höjd
79,5 mm
Bygghöjd (tum)
3,13 inch
Bredd
5,1 mm
Byggbredd (tum)
0,201 inch
Nettovikt
14,24 g

Temperaturas

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-50 °C…75 °C
Varaktig driftstemperatur, min.
−50 °C
Varaktig driftstemperatur, max.
120 °C

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Conforme sans exemption
REACH SVHC
Nej mSvHC över 0,1 viktprocent
Produktens koldioxidavtryck
  • Vagga till grind:
    0.173 kg CO2 eq.

Datos del material

Grundläggande material
Wemid
Färgkod
mörkbeige
Brännbarhetsklass enligt UL 94
V-0

Údaje hodnocení IECEx/ATEX

Certifikat nr. (ATEX)
DEMKO16ATEX1729U
Certifikat nr. (IECEX)
IECEXULD16.0025U
Max. spänning (ATEX)
352 V
Ström (ATEX)
20 A
Ledararea max. (ATEX)
2.5 mm²
Max. spänning (IECEX)
352 V
Ström (IECEX)
20 A
Ledararea max. (IECEX)
2.5 mm²
Märkning EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU märkning
II 2 G D

Rendszer specifikációk

Utförande
Húzókengyeles csatlakozás
PE-csatlakozással
dugaszolható keresztösszekötőhöz
Egyik oldalon szabad vég
Ändplatta krävs
Ja
Antal potentialer
2
Antal våningar
2
Antal klämställen per våning
2
Nivåer internt överkopplade
Nej
PE-anslutning
Ja
Montageskena obestyckad
TS 35
PEN-Funktion
Nej

ytterligare tekniska data

Antal likadana plintar
1
explosionstestat utförande
Ja
Monteringsanvisning
Strömskena
Monteringstyp
ihakad
Öppna sidor
pravá

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning
Fjäderanslutning

Klämbara ledare (Märkanslutning)

Anslutningsarea, fintrådig, min.
0,05 mm²
Anslutningsarea, flertrådig, max.
4 mm²
Anslutningsarea, flertrådig, min.
0,05 mm²
Anslutningsområde, max.
2,5 mm²
Anslutningsområde, min.
0,05 mm²
Anslutningsriktning
övre
Anslutningstyp
Fjäderanslutning
Anslutningstyp 2
Fjäderanslutning
Antal anslutningar
4
Avisoleringslängd
10 mm
Klingmått
6 x 3,5 mm
Ledararea, entrådig, max.
2,5 mm²
Ledararea, entrådig, min.
0,05 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
2,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,05 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
2,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,05 mm²
Ledararea, fintrådig, min.
0,05 mm²
Ledardiameter, AWG, max
AWG 14
Ledardiameter, AWG, min.
AWG 24
Ledardiameter, fintrådig, max.
2,5 mm²
Tolkdorn enligt 60 947-1
A2

Märkdata enligt CSA

Certifikat nr. (CSA)
80053378-200039
Ledarstorlek Factory wiring max (CSA)
12 AWG
Ledarstorlek Factory wiring min (CSA)
26 AWG
Ledarstorlek Field wiring max (CSA)
12 AWG
Ledarstorlek Field wiring min (CSA)
26 AWG

Allmänt

Ledardiameter, AWG, max
AWG 14
Ledardiameter, AWG, min.
AWG 24
Montageskena obestyckad
TS 35
Monteringsanvisning
Strömskena
Normer
IEC 60947-7-1 (-7-2)

Datos nominales

Märkarea
2,5 mm²
Märkspänning
500 V
Märkspänning DC
500 V
Märkström
20 A
Ström med max. ledare
24 A
Normer
IEC 60947-7-1 (-7-2)
Genomgångsmotstånd enligt IEC 60947-7-x
1,33 mΩ
Märkstötspänning
6 kV
Förlusteffekt enligt IEC 60947-7-x
0,77 W
Nedsmutsningsgrad
3

Märkdata enligt UL

Certifikat nr. (UR)
E60693
Ledarstorlek Factory wiring max (UR)
14 AWG
Ledarstorlek Factory wiring min (UR)
26 AWG
Ledarstorlek Field wiring max (UR)
14 AWG
Ledarstorlek Field wiring min (UR)
26 AWG
Spänning grupp C (UR)
300 V
Ström Gr C (UR)
15 A

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
