ACT20M-TCI-AO-X-P
Zdjęcie produktu
ACT20M-TCI-AO-X-P

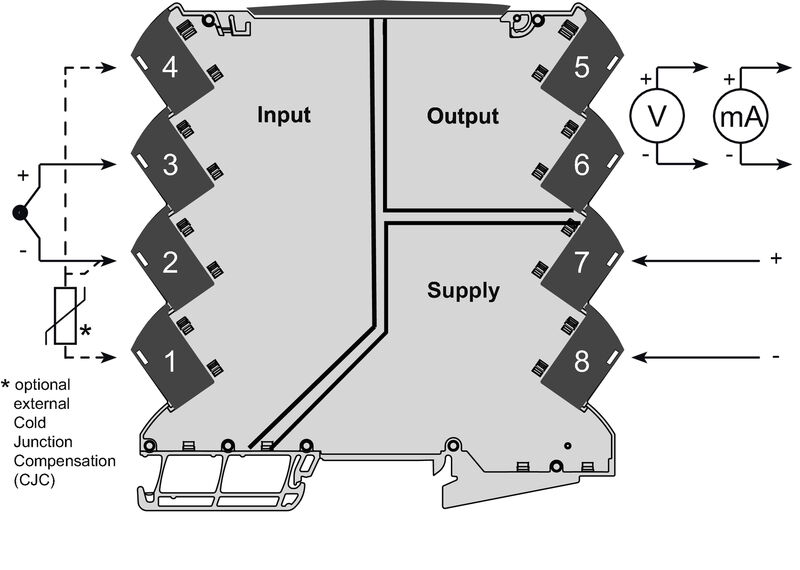

Schemat połączeń elektrycznych
ACT20M-TCI-AO-X-P
Rysunek wymiarowy

ACT20M-TCI-AO-X-P

Produkt jeszcze niedostępny, wstępne dane produktu.

Ten produkt jest jeszcze niedostępny.

Przetwornik temperatury, termopara, Z separacją galwaniczną, Wejście : Temperatura, termopara, Wyjście : I / U

Nr. produktu 2825300000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1 Produkty pokrewne 6
Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Wejście Wyjście Informacje ogólne Koordynacja izolacji dane dla zastosowań w strefach zagrożenia wybuchem (ATEX) Dane przyłączeniowe Zgodność z EMC i aprobaty Opis artykułu Klasyfikacje

Ogólne dane zamówieniowe

Wersja
Przetwornik temperatury, termopara, Z separacją galwaniczną, Wejście : Temperatura, termopara, Wyjście : I / U
Nr zam.
2825300000
Typ
ACT20M-TCI-AO-X-P
GTIN (EAN)
4064675361114
Ilość
1 szt.

Wymiary i masa

Głębokość
114,3 mm
Głębokość (cale)
4,5 inch
Wysokość
112,5 mm
Wysokość (cale)
4,429 inch
Szerokość
6,1 mm
Szerokość (cale)
0,24 inch
Masa netto
0 g

Temperatury

Temperatura magazynowania
-40 °C...85 °C
Wilgotność
40°C / 93% wilgotności względnej, bez kondensacji

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
2f6dd957-421a-46db-a0c2-cf1609156924

Wejście

czujnik
Thermocouples: J, K
Liczba wejść
1
zakres wejściowy temperatury
konfigurowalny
J: (-100…+1200 °C)
K: (-180…+1372 °C)
min. zakres pomiarowy 50°C (TC)

Wyjście

Impedancja wejściowa napięcie
≥ 10 kΩ
Liczba wyjść
1
Napięcie wyjściowe, uwaga
konfigurowalne
0(2)...10 V
0(1) - 5 V
Prąd impedancji obciążenia
≤ 600 Ω
Prąd wyjściowy
konfigurowalne
0...20 mA
4...20 mA
Rozpoznawanie przerwania przewodu
Tak
Konfigurowalny
3,5 mA / 23 mA / brak
Typ
aktywne
podłączone sterowanie musi być pasywne

Informacje ogólne

Czas odpowiedzi skokowej
Konfigurowalny
≤ 30 ms
<300 ms
dokładność
dokładność bezwzględna: <±0,05% zakresu pomiaru
Dokładność podstawowa: <±0,5°
Konfiguracja
Mikroprfze??cznik
Napięcie zasilania
24 V DC ± 30 %
Pobór mocy, maks.
0,7 W
Pobór mocy, typ.
0,49 W
Robocza wysokość nad poziomem morza
≤ 2000 m
Stopień ochrony
IP20
Szyna montażowa
TS 35
Współczynnik temperaturowy
0,1 °C ⁄ °C
lub
≤0,01% zakresu pomiarowego⁄°C
Znamionowy pobór mocy
0,5 VA

Koordynacja izolacji

Kategoria przepięciowa
II
Napięcie izolacji
2,5 kVefekt. / 1 min.
napięcie nominalne
300 Veff
Normy EMV
IEC 61326-1
NE 21
Separacja galwaniczna
Separator 3-drożny
Stopień zanieczyszczenia
2

dane dla zastosowań w strefach zagrożenia wybuchem (ATEX)

Miejsce instalacji
Urządzenie instalowane w obszarze bezpiecznym, strefa 2
Oznakowanie
II 3 G Ex nA IIC T4 Gc

Dane przyłączeniowe

Rodzaj przyłącza
PUSH IN
Zakres zacisków przyłącza pomiarowego
2,5 mm²
Zakres zaciskania, min.
0,5 mm²
Zakres zaciskania, maks.
2,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 30
przekrój przyłączeniowy przewodu AWG, maks.
AWG 14

Zgodność z EMC i aprobaty

Normy EMV
IEC 61326-1
NE 21

Opis artykułu

Opis produktu
Konfigurowalny przetwornik temperatury ACT20M-TCI-AO-S separuje i przetwarza sygnały analogowe. Analogowy sygnał wejściowy z termopary (typu J, K) jest liniowo przetwarzany na analogowy sygnał wyjściowy i separowany galwanicznie. Zasilanie jest galwanicznie odseparowane od wejścia oraz wyjścia (separacja 3-drożna) i jest doprowadzone poprzez bezpośrednie podłączenie lub szynę montażową Weidmüller.
