Vlastnosti
| Verze | Elektronické monitorování zatížení, 4 A, 24 V DC |
| Číslo objednávky | 2080490000 |
| Typ | AMG ELM-4F |
| GTIN (EAN) | 4050118419535 |
| Množství | 1 ks |
| Hloubka | 96,5 mm |
| Hloubka (v palcích) | 3,799 inch |
| Výška | 125 mm |
| Výška (v palcích) | 4,921 inch |
| Šířka | 6,1 mm |
| Šířka (v palcích) | 0,24 inch |
| Čistá hmotnost | 40 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -25 °C...70 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | a7fff16c-85aa-4fb0-a206-7be03f41b0b7 |
| Jmenovité vstupní napětí | 24 V DC |
| max. přípustné zbytkové zvlnění u vstupu | 100 mVpp |
| Ochrana proti přepětí | Odrušovací dioda |
| Pojistka vstupu (interní) | Ano |
| Rozsah vstupního napětí DC | 18…30 V DC |
| Spotřeba proudu (plné zatížení) | IOUT +30 mA |
| Spotřeba proudu (v klidovém stavu) | 25 mA |

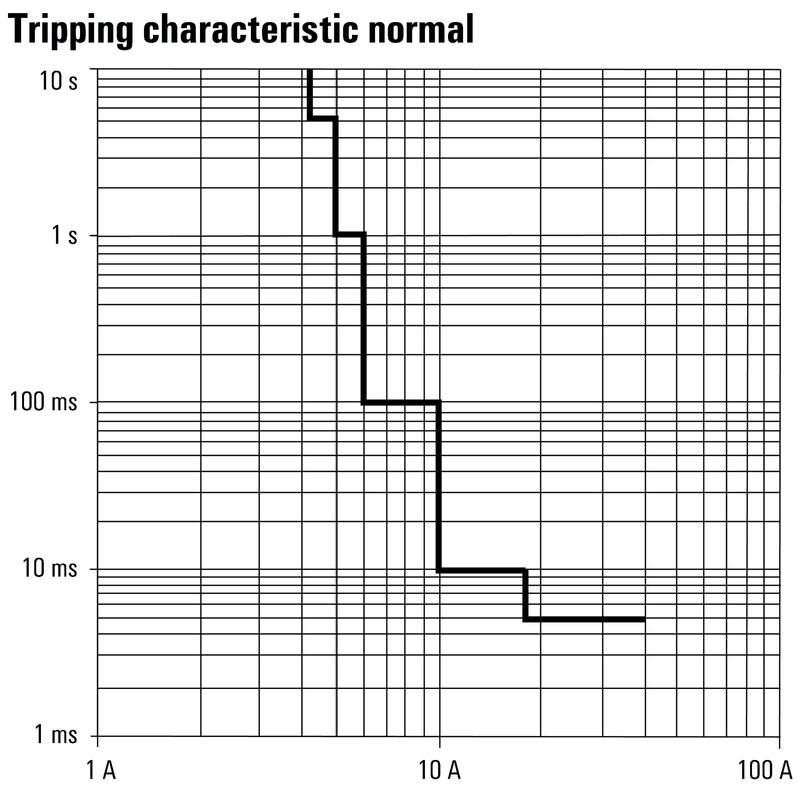

| Charakteristika spínání | viz charakteristická křivka |
| Jmenovitý proud | 4 A |
| Kapacitní zátěž | 10 000 µF |
| Nastavitelný jmenovitý proud | Ne |
| Ochrana proti přepětí | Odrušovací dioda |
| Odložení zapnutí | 1 s |
| Připojovací systém | PUSH IN |
| Běžný povrch | Ne |
| Kategorie rázového napětí | III |
| Klíč funkce |
Doba aktivace <3s
Reset ON |
| MTTF |
|
| Relé k aktivaci výstupu | Ne |
| Stupeň krytí | IP20 |
| Ztráta výkonu, jmenovité zatížení | 775 mW |
| Ztráta výkonu, volnoběh | 415 mW |
| Kategorie rázového napětí | III |
| Hrot šroubováku | 0,6 x 3,5 |
| Počet svorek | 2 (+ / -) |
| Průřez vodiče, AWG/kcmil , max. | 12 AWG |
| Průřez vodiče, AWG/kcmil , min. | 26 AWG |
| Průřez vodiče, pružný , max. | 2,5 mm² |
| Průřez vodiče, pružný , min. | 0,14 mm² |
| Průřez vodiče, tuhý , max. | 2,5 mm² |
| Průřez vodiče, tuhý , min. | 0,14 mm² |
| Připojovací systém | PUSH IN |
| Zelená LED | Provoz (bez poruch) |
| Červená LED |
Monitorování zátěže bylo odpojeno
Monitorování zátěže bylo spuštěno (blikání) Interní chyba (rychlé blikání) |
| Osvědčení/Certifikát/Prohlášení o shodě |
[MaxGuard AMG ELM EX UL 61010-1 .pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306121)
[MaxGuard AMG ELM UL 508 CSA C22.2.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306123) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_68860) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_314087) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65884) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2080490000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2080490000) |
| Oznámení o změně produktu | [Release-Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_322198) |
| Uživatelská dokumentace |
[Manual_maxGUARD](https://mdcop.weidmueller.com/mediadelivery/asset/900_43594)
[Operating instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_68836) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002057 |
| ETIM 7.0 | EC002057 |
| ETIM 8.0 | EC002057 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-10-16 |
| ECLASS 9.1 | 27-37-10-16 |
| ECLASS 10.0 | 27-37-10-16 |
| ECLASS 11.0 | 27-37-10-16 |
| ECLASS 12.0 | 27-37-10-16 |
| ECLASS 13.0 | 27-37-10-16 |
| ECLASS 14.0 | 27-37-10-16 |
| Schválení |     |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E258476 |
