Vlastnosti

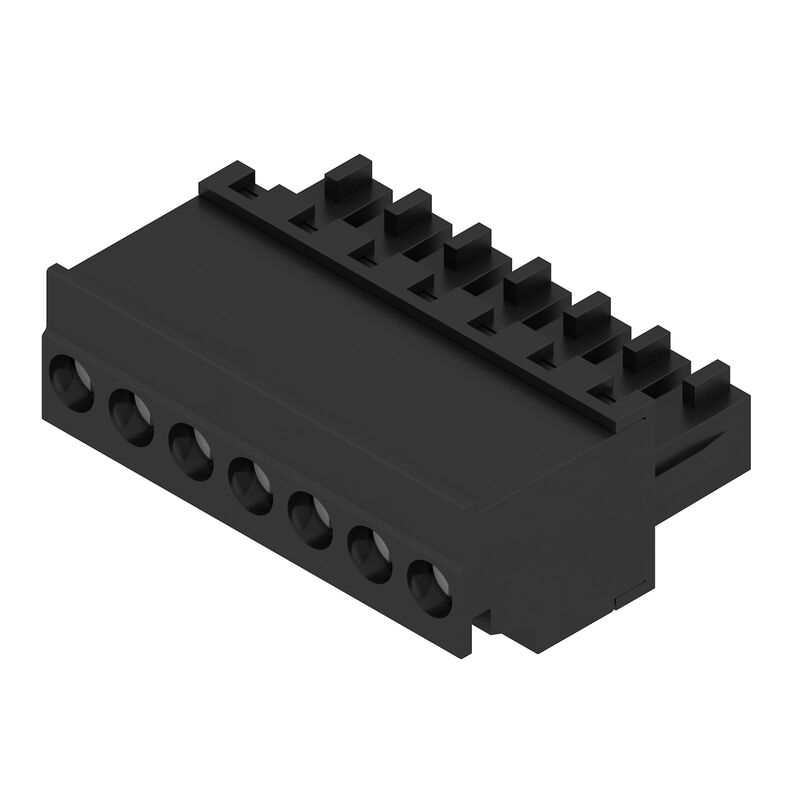

| Verze | Zásuvný konektor PCB plug in, zdířka, 3.81 mm, Počet pólů: 7, 270°, Připojení s upínacím třmenem, Upínací rozsah, max. : 1.5 mm², Box |
| Číslo objednávky | 1940400000 |
| Typ | BCZ 3.81/07/270 SN BK BX |
| GTIN (EAN) | 4032248656431 |
| Množství | 50 ks |
| Údaje výrobku |
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 10 A / AWG 28 - AWG 16 |
| Balení | Box |
| Hloubka | 19,1 mm |
| Hloubka (v palcích) | 0,752 inch |
| Výška | 10,5 mm |
| Výška (v palcích) | 0,413 inch |
| Šířka | 26,67 mm |
| Šířka (v palcích) | 1,05 inch |
| Čistá hmotnost | 6,36 g |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | ea9dd4b8-c51f-409c-885a-41700372be61 |
| Skupina produktů | OMNIMATE Signal - řada BC/SC 3,81 |
| Typ připojení | Připojení v provozu |
| Metoda připojení vodiče | Připojení s upínacím třmenem |
| Rozteč v mm (P) | 3,81 mm |
| Rozteč v palcích (P) | 0,15 " |
| Směr výstupu vodiče | 270° |
| Počet pólů | 7 |
| L1 v mm | 22,86 mm |
| L1 v palcích | 0,9 " |
| Počet řad | 1 |
| Množství řady kolíků | 1 |
| Jmenovitý průřez | 1 mm² |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106 | Bezpečné před dotykem prstů |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 | IP20 zapojené/ IP10 nezapojené |
| Objemový odpor | ≤5 mΩ |
| Může být kódováno | Ano |
| Délka odizolování | 7 mm |
| Svěrný šroub | M 2 |
| Hrot šroubováku | 0,4 x 2,5 |
| Standard hrotu šroubováku | DIN 5264 |
| Cykly zapojování | 25 |
| Zásuvná síla / pól, max. | 7 N |
| Tažná síla / pól, max. | 5 N |
| Utahovací moment |
|
| Izolační materiál | PA 66 GF 30 |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Skupina izolačního materiálu | II |
| Komparativní index sledování (CTI) | ≥ 550 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | pocínované |
| Struktura vrstev kontaktu konektoru | 0.5...1.5 µm Cu / 2...5 µm Sn |
| Skladovací teplota, min. | -40 °C |
| Skladovací teplota, max. | 70 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 120 °C |
| Teplotní rozsah, instalace, min. | -25 °C |
| Teplotní rozsah, instalace, max. | 120 °C |
| Upínací rozsah, min. | 0,08 mm² |
| Upínací rozsah, max. | 1,5 mm² |
| Průřez propojení AWG, min. | AWG 28 |
| Průřez propojení AWG, max. | AWG 16 |
| Pevné, min. H05(07) V-U | 0,2 mm² |
| Pevné, max. H05(07) V-U | 1,5 mm² |
| Pružné, min. H05(07) V-K | 0,2 mm² |
| Pružné, max. H05(07) V-K | 1,5 mm² |
| dutinkou s plastovým límcem, , DIN 46228 pt 4, min. | 0,2 mm² |
| dutinkou s plastovým límcem, DIN 46228 pt 4, max. | 1,5 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, min. | 0,2 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, max. | 1,5 mm² |
| Zasuňte měřič v souladu s EN 60999 a x b; ø | 2,4 mm x 1,5 mm |
| Upínatelný vodič |
|
| Referenční text |
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí. |
| testováno podle normy |
IEC 60664-1
IEC 61984 |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 17,5 A |
| Jmenovitý proud, max. počet pólů (Tu=20 °C) | 15,9 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 17,5 A |
| Jmenovitý proud, max. počet pólů (Tu=40 °C) | 14,1 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 320 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 160 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 160 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 2,5 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 2,5 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 2,5 kV |
| Krátkodobý odpor proti zkratovému proudu | 3 x 1 s se 76 A |
| Institut (CSA) | CSA |
| Č. osvědčení (CSA) | 200039-1121690 |
| Jmenovité napětí (aplikační skupina B / CSA) | 300 V |
| Jmenovité napětí (aplikační skupina C / CSA) | 50 V |
| Jmenovitý proud (aplikační skupina B / CSA) | 8 A |
| Jmenovitý proud (aplikační skupina C / CSA) | 8 A |
| Průřez vodiče AWG, min. | AWG 28 |
| Průřez vodiče AWG, max. | AWG 16 |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Institut (cURus) | CURUS |
| Č. osvědčení (cURus) | E60693 |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 300 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) | 300 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 10 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) | 10 A |
| Průřez vodiče, AWG, min. | AWG 28 |
| Průřez vodiče, AWG, max. | AWG 16 |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| Balení | Box |
| Délka VPE | 70 mm |
| Šířka VPE | 80 mm |
| Výška VPE | 90 mm |
| Test: Trvanlivost značení |
|
| Test: Nezapojení (není vyměnitelnost) |
|
| Test: průřez připojitelný svorkami |
|
| Test poškození a náhodného uvolnění vodičů |
|
| Test vytažení |
|
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
| Poznámky |
|
| Osvědčení/Certifikát/Prohlášení o shodě | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_65124) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1940400000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1940400000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
