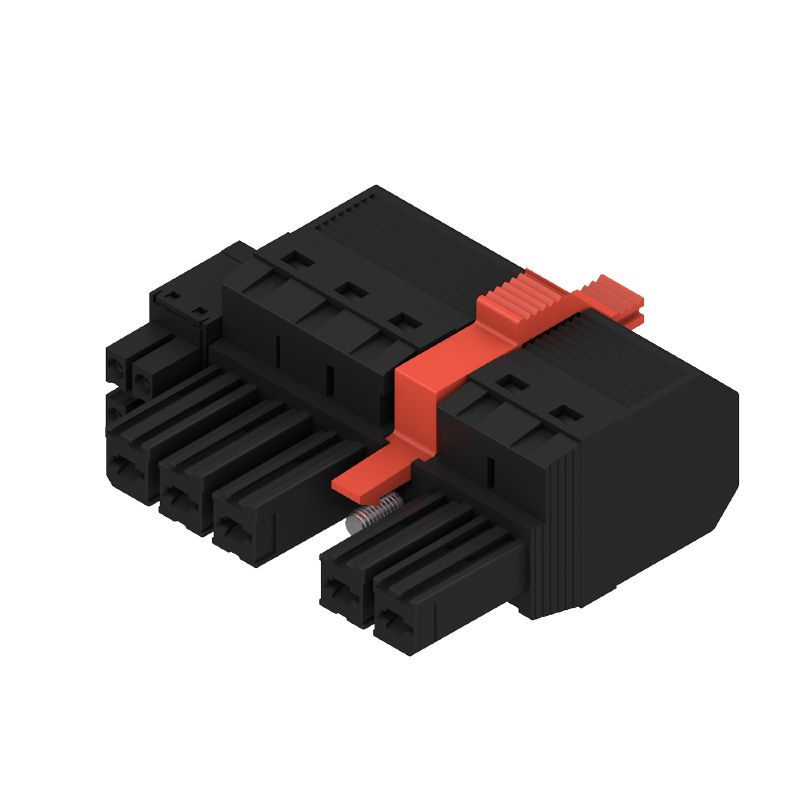

BVF 7.62HP/05/180MSF3 BCF/04R SN BK BX — Obrázek výrobku

Stáhnout datový list Příbuzné výrobky

BVF 7.62HP/05/180MSF3 BCF/04R SN BK BX

Zásuvný konektor PCB plug in, zdířka, 7.62 mm, Počet pólů: 5, 180°, Připojení PUSH IN s akčním členem, Připojení PUSH IN bez akčního členu, Upínací rozsah, max. : 10 mm², Box

ID výrobku 1157270000

Vlastnosti

Všeobecné objednací údaje

Verze	Zásuvný konektor PCB plug in, zdířka, 7.62 mm, Počet pólů: 5, 180°, Připojení PUSH IN s akčním členem, Připojení PUSH IN bez akčního členu, Upínací rozsah, max. : 10 mm², Box
Číslo objednávky	1157270000
Typ	BVF 7.62HP/05/180MSF3 BCF/04R SN BK BX
GTIN (EAN)	4032248944569
Množství	25 ks
Údaje výrobku	IEC: 1000 V / 38 A / 0.5 - 10 mm² UL: 600 V / 35 A / AWG 24 - AWG 8
Balení	Box

Rozměry a hmotnosti

Čistá hmotnost

27,5 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu bez výjimky
REACH SVHC	No SVHC above 0.1 wt%

Systémové parametry

Skupina produktů	OMNIMATE Power - řada BV/SV 7,62HP
Typ připojení	Připojení v provozu
Metoda připojení vodiče	Připojení PUSH IN s akčním členem Připojení PUSH IN bez akčního členu
Rozteč v mm (P)	7,62 mm
Rozteč v palcích (P)	0,3 "
Směr výstupu vodiče	180°
Počet pólů	5
L1 v mm	38,1 mm
L1 v palcích	1,5 "
L2 in mm	3,81 mm
L2 in inch	0,15 "
Počet řad	1
Množství řady kolíků	1
Jmenovitý průřez	6 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106	Bezpečné před dotykem prstů
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470	IP 20
Objemový odpor	4,50 mΩ
Může být kódováno	Ano
Délka odizolování	12 mm
Utahovací moment šroubové příruby, min.	0,2 Nm
Utahovací moment šroubové příruby, max.	0,3 Nm
Hrot šroubováku	0,6 x 3,5
Cykly zapojování	25
Zásuvná síla / pól, max.	17 N
Tažná síla / pól, max.	15 N

Údaje o materiálu

Izolační materiál	PA GF
Barevný	černá
Barevný graf (podobné)	RAL 9011
Skupina izolačního materiálu	II
Komparativní index sledování (CTI)	≥ 500
Klasifikace hořlavosti UL 94	V-0
Materiál kontaktu	Slitina
Povrch kontaktu	pocínované
Struktura vrstev kontaktu konektoru	6...8 µm Sn lesklý povrch
Skladovací teplota, min.	-40 °C
Skladovací teplota, max.	70 °C
Provozní teplota, min.	-50 °C
Provozní teplota, max.	125 °C
Teplotní rozsah, instalace, min.	-25 °C
Teplotní rozsah, instalace, max.	125 °C

Vodiče vhodné k připojení

Upínací rozsah, min.	0,5 mm²
Upínací rozsah, max.	10 mm²
Pevné, min. H05(07) V-U	0,5 mm²
Pevné, max. H05(07) V-U	10 mm²
Stočené, max. H07V-R	10 mm²
Pružné, min. H05(07) V-K	0,5 mm²
Pružné, max. H05(07) V-K	10 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.	1,5 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.	6 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.	1,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.	10 mm²
Upínatelný vodič	Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 0,5 mm² vodičová koncovka: Délka odizolování: jmen.: 14 mm Doporučená dutinka na konci vodiče: 1076980000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 1 mm² vodičová koncovka: Délka odizolování: jmen.: 15 mm Doporučená dutinka na konci vodiče: 9025930000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 1,5 mm² vodičová koncovka: Délka odizolování: jmen.: 15 mm Doporučená dutinka na konci vodiče: 9019140000 Délka odizolování: jmen.: 12 mm Doporučená dutinka na konci vodiče: 9004060000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 0,75 mm² vodičová koncovka: Délka odizolování: jmen.: 14 mm Doporučená dutinka na konci vodiče: 9025910000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 2,5 mm² vodičová koncovka: Délka odizolování: jmen.: 14 mm Doporučená dutinka na konci vodiče: 9019170000 Délka odizolování: jmen.: 12 mm Doporučená dutinka na konci vodiče: 0186100000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 4 mm² vodičová koncovka: Délka odizolování: jmen.: 12 mm Doporučená dutinka na konci vodiče: 0244100000 Délka odizolování: jmen.: 14 mm Doporučená dutinka na konci vodiče: 9019200000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 6 mm² vodičová koncovka: Délka odizolování: jmen.: 14 mm Doporučená dutinka na konci vodiče: 0533500000 Délka odizolování: jmen.: 12 mm Doporučená dutinka na konci vodiče: 0191900000 Průřez připojení vodiče: Typ: zapojeno tenkým vodičem jmen.: 10 mm² vodičová koncovka: Délka odizolování: jmen.: 12 mm Doporučená dutinka na konci vodiče: 0282900000
Referenční text	Vnější průměr plastové objímky by neměl být větší než rozteč (P) Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Jmenovité údaje podle IEC

testováno podle normy	IEC 60664-1 IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)	38 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)	38 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)	34 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)	34 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2	1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2	1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3	800 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2	6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2	8 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3	8 kV
Krátkodobý odpor proti zkratovému proudu	3 x 1 s se 420 A
Povrchová vzdálenost, min.	12,7 mm
Vzdušná vzdálenost, min.	10,4 mm

Jmenovité údaje podle CSA

Institut (CSA)	CSA
Č. osvědčení (CSA)	200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)	600 V
Jmenovité napětí (aplikační skupina C / CSA)	600 V
Jmenovité napětí (aplikační skupina D / CSA)	600 V
Jmenovitý proud (aplikační skupina B / CSA)	33 A
Jmenovitý proud (aplikační skupina C / CSA)	33 A
Jmenovitý proud (aplikační skupina D / CSA)	5 A
Průřez vodiče AWG, min.	AWG 24
Průřez vodiče AWG, max.	AWG 8
Odkaz na hodnoty pro schválení	Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)	CURUS
Č. osvědčení (cURus)	E60693
Jmenovité napětí (aplikační skupina B / UL 1059)	600 V
Jmenovité napětí (aplikační skupina C / UL 1059)	600 V
Jmenovité napětí (aplikační skupina D / UL 1059)	600 V
Jmenovitý proud (aplikační skupina B / UL 1059)	35 A
Jmenovitý proud (aplikační skupina C / UL 1059)	35 A
Jmenovitý proud (aplikační skupina D / UL 1059)	5 A
Průřez vodiče, AWG, min.	AWG 24
Průřez vodiče, AWG, max.	AWG 8
Odkaz na hodnoty pro schválení	Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení	Box
Délka VPE	354 mm
Šířka VPE	135 mm
Výška VPE	61 mm

Technické údaje

Rozteč v mm (signál)	3.81 mm
Rozteč v palcích (signál)	0.15 inch
Počet pólů (signál)	4
L2 in mm	3,81 mm
L2 in inch	0,15 "
Počet řad (signál)	2
Materiál kontaktů (signál)	CuMg
Povrch kontaktů (signál)	pocínované
Struktura vrstev kontaktu konektoru (signál)	1-3 µ Ni / 4-8 µ Sn
Jmenovité napětí pro přepětí třídy / stupně znečištění II/2 (signál)	400 V
Jmenovité napětí pro přepětí třídy / stupně znečištění III/2 (signál)	320 V
Jmenovité napětí pro přepětí třídy / stupně znečištění III/3 (signál)	200 V
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění II/2 (signál)	4 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/2 (signál)	4 kV
Jmenovité pulzní napětí pro přepětí třídy / stupně znečištění III/3 (signál)	4 kV
Krátkodobý odpor proti zkratovému proudu (signál)	3 x 1 s s 80 A
Jmenovité napětí (aplikační skupina B / CSA) (Signál)	300 V
Jmenovité napětí (aplikační skupina C / CSA) (Signál)	50 V
Jmenovité napětí (aplikační skupina D / CSA) (Signál)	300 V
Jmenovitý proud (aplikační skupina B / CSA) (Signál)	9 A
Jmenovitý proud (aplikační skupina C / CSA) (Signál)	9 A
Jmenovitý proud (aplikační skupina D / CSA) (Signál)	9 A
Průřez kabelových propojení AWG (signál)	AWG 24...AWG 16
Jmenovité napětí (aplikační skupina B / UL 1059) (Signál)	300 V
Jmenovité napětí (aplikační skupina C / UL 1059) (Signál)	50 V
Jmenovité napětí (aplikační skupina D / UL 1059) (Signál)	300 V
Jmenovitý proud (aplikační skupina B / UL 1059) (Signál)	5 A
Jmenovitý proud (aplikační skupina C / UL 1059) (Signál)	5 A
Jmenovitý proud (aplikační skupina D / UL 1059) (Signál)	5 A
Průřez konektoru (signál)	AWG 26...AWG 16

Vodiče, které lze připojit – Hybrid

Rozsah sevření, jmenovité připojení (napájení)	0.5...10 mm²
Rozsah sevření, jmenovité připojení (signál)	0.2...1.5 mm²
Průřez konektoru (napájení)	AWG 24...AWG 8
Průřez konektoru AWG (signál)	AWG 26...AWG 16
pevný, H05(07) V-U (napájení)	0.5...10 mm²
pevný, H05(07) V-U (signál)	0.14...1.5 mm²
flexibilní, H05(07) V-K (napájení)	0.5...6 mm²
flexibilní, H05(07) V-K (signál)	0.14...1.5 mm²
s kabelovou koncovkou s objímkou (napájení)	0.5...6 mm²
s kabelovou koncovkou s objímkou, DIN 46 228/4 (signál)	0.25...1.5 mm²
s kabelovou koncovkou s objímkou, podle normy DIN 46 228/1 (napájení)	0.5...6 mm²
s kabelovou koncovkou s objímkou, podle normy DIN 46 228/1 (signál)	0.25...1.5 mm²

Důležitá poznámka

IPC shoda

Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.

Poznámky

Technické specifikace viz výkonové kontakty

Technické údaje signálových kontaktů: 50 V / 5 A, délka odizolování 8 mm

Další varianty na vyžádání

Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.

Dutinka s plastovým límcem podle normy DIN 46228/4

Dutinka bez plastového límce podle normy DIN 46228/1

Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.

V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením

Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_60603)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1157270000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1157270000)
Oznámení o změně produktu	[20220201 Visual change OMNIMATE® Power PCB terminal blocks and connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_251007) [20220201 Visuelle Änderung OMNIMATE® Power Leiterplattenklemmen und -steckverbinder](https://mdcop.weidmueller.com/mediadelivery/asset/900_251008) [20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161) [20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162)
Uživatelská dokumentace	[Operating Instruction BVF](https://mdcop.weidmueller.com/mediadelivery/asset/900_58185) [Operating Instruction BVF hybrid](https://mdcop.weidmueller.com/mediadelivery/asset/900_73885) [QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78401)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)
Brožury	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132)

Klasifikace

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-03-02
ECLASS 13.0	27-46-03-02
ECLASS 14.0	27-46-03-02

Osvědčení

Schválení	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Shoda
UL File Number Search	[Web UL](LINK/UL_search.html)
Č. osvědčení (cURus)	E60693
