DI350/0-10V/0-100.0/24VDC
DI350/0-10V/0-100.0/24VDC

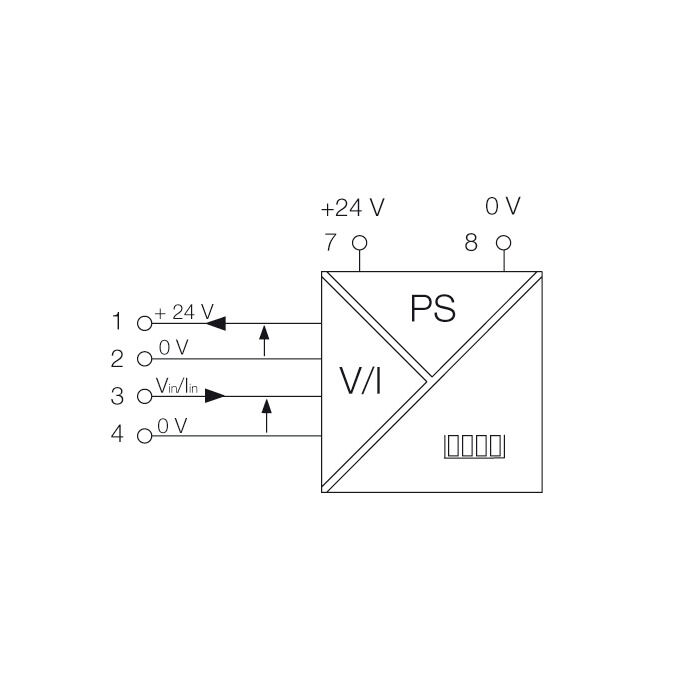

Symbole électrique

DI350/0-10V/0-100.0/24VDC

Ce produit n’est plus disponible.

Produit de remplacement: 2920050000

Référence produit 7940011570
Fiche technique Téléchargements de produits
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Display Caractéristiques générales Entrée Sortie (analogique) Coordination de l'isolation Caractéristiques de raccordement Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nº de certificat (cULus)
E256486
Numéro de certificat (cULusEX)
E338066

Informations générales de commande

Référence
7940011570
Type
DI350/0-10V/0-100.0/24VDC
GTIN (EAN)
4032248564309
Qté.
1 Pièce
Statut de livraison
Supprimé
Dernière date de commande
/Date(1711580400000)/
Produit de remplacement
[2920050000](~/p/2920050000)

Dimensions et poids

Profondeur
96 mm
Profondeur (pouces)
3,78 inch
Hauteur
48 mm
Hauteur (pouces)
1,89 inch
Largeur
137 mm
Largeur (pouces)
5,394 inch
Longueur
137 mm
Longueur (pouces)
5,394 inch
Poids net
339 g

Températures

Température de stockage
-25 °C...70 °C
Température de fonctionnement
0 °C...60 °C
Humidité
5 à 95 % (sans condensation)

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
7a, 7cI
REACH SVHC
Lead 7439-92-1

Display

Format
1 ligne / point décimal : 1.000, 100.0, 10.00
Mise à l'échelle
variable
Points décimaux
99.99
Type
Digits 3,5, LED rouge, 14,2 mm
Valeur d'affichage
Affichage en pourcentage ou en valeur réelle
Zone d#92affichage
-1999…1999
-999...9999

Caractéristiques générales

Coefficient de température
≤ 0,02% / °C
<0,02 % / °C
Configuration
DIP-switch
Consommation de puissance
6 W @ 24 V DC
Degré de protection
IP20
IP65
Dérive à long terme
0,1 % / 10.000 h
Entrée/sortie
Entrée de tension/courant
Fréquence de coupure (-3 dB)
5 Hz
Linéarité
<0,1 % typ.
Montage sur rail profilé
Oui
Précision
0.1% of FSR
Réponse à un échelon
200 ms (10...90 %)
300 ms (10...90 %)
Tension d#92alimentation
24 V DC (12...35 V DC)
Type de montage
Montage frontal
Type de raccordement
Raccordement vissé

Entrée

Nombre d’entrées
1
Réponse à un échelon min.
300 ms (10...90 %)
Résistance d'entrée
1 MΩ
Signal d'entrée
0...10 V
Temps de réaction
<50 ms
Tension d#92alimentation (mode Loop Powered)
24 V DC (jusqu'à 25 mA)
Type
Signaux de tension analogiques

Sortie (analogique)

Nombre de sorties analogiques
1

Coordination de l'isolation

Degré de pollution
2
Normes
EN 50178
Normes CEM
DIN EN 61326
EN 61326
Tension d'isolation
1 kV entrée / alimentation
Tension de tenue au choc
4 kV (1,2/50 µs)

Caractéristiques de raccordement

Technique de raccordement de conducteurs
Raccordement vissé
Type de raccordement
Raccordement vissé
Sections de raccordement, raccordement nominal
1,5 mm²
Plage de serrage, min.
0,5 mm²
Plage de serrage, max.
2,5 mm²
Section de raccordement du conducteur, souple, min.
0,5 mm²
Section de raccordement du conducteur, souple, max.
2 mm²

Classifications

ETIM 8.0
EC000677
ETIM 9.0
EC000677
ETIM 10.0
EC000677
ECLASS 14.0
27-14-31-10
ECLASS 15.0
27-14-31-10
