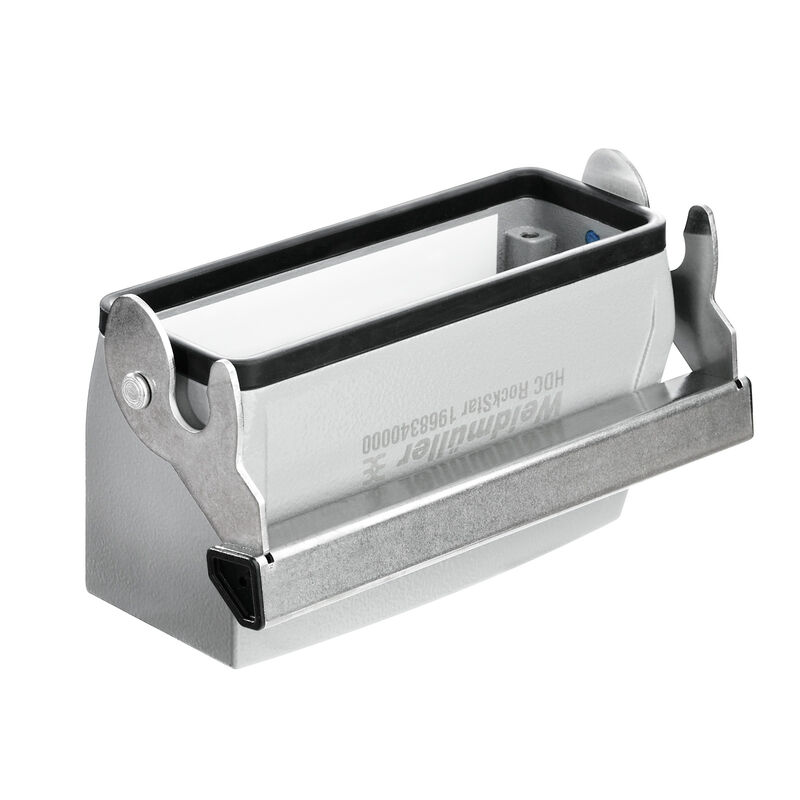

HDC pouzdra, Instalační velikost: 8, Stupeň krytí: IP65, v zapojeném stavu, Kryt spojky, Koncová uzamykací svorka, dolní strana, Standardně, Velikost kabelových vstupů: M 25

ID výrobku 1968340000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 19 Je příslušenstvím 19 Příbuzné výrobky 1
Osvědčení Általános rendelési adatok Rozměry a hmotnosti Teploty Umweltanforderungen Rozměry Obecné údaje Verze Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E92202

Általános rendelési adatok

Verze
HDC pouzdra, Instalační velikost: 8, Stupeň krytí: IP65, v zapojeném stavu, Kryt spojky, Koncová uzamykací svorka, dolní strana, Standardně, Velikost kabelových vstupů: M 25
Číslo objednávky
1968340000
Typ
HDC 24B KLU 1M25G
GTIN (EAN)
4032248689378
Množství
1 ks

Rozměry a hmotnosti

Výška
63,8 mm
Výška (v palcích)
2,512 inch
Šířka
73,8 mm
Šířka (v palcích)
2,906 inch
Čistá hmotnost
342 g

Teploty

Mezní teplota
-40 °C ... 125 °C

Umweltanforderungen

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
e98b2b24-ba23-41bf-8d19-0dda3647412f
Chemická odolnost
  • Látka:
    Aceton
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Vrtací olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Nafta
  • Chemická odolnost:
    Odolné
  • Látka:
    Etylalkohol
  • Chemická odolnost:
    Odolné
  • Látka:
    Převodový olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Hydraulický olej
  • Chemická odolnost:
    Odolné
  • Látka:
    Chladivo
  • Chemická odolnost:
    Odolné
  • Látka:
    Petrolejový benzin
  • Chemická odolnost:
    Odolné
  • Látka:
    Pot
  • Chemická odolnost:
    Odolné
  • Látka:
    Prémiový benzín
  • Chemická odolnost:
    Podmíněně odolné
  • Látka:
    Voda
  • Chemická odolnost:
    Odolné
  • Látka:
    UV
  • Chemická odolnost:
    Nestabilní
  • Látka:
    Ozón
  • Chemická odolnost:
    Nestabilní

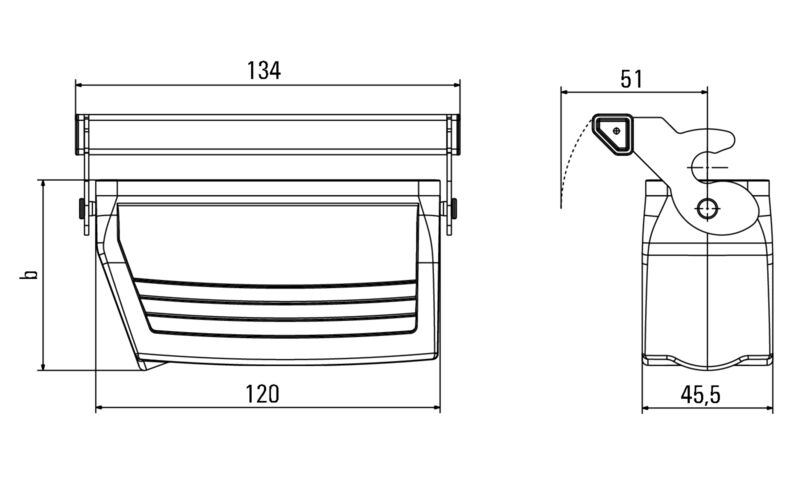

Rozměry

Celková délka pouzdra
120 mm
Kabelový vstup
se závitem
Výška pouzdra B
66 mm
Šířka pouzdra C
43 mm

Obecné údaje

Provedení povrchu
Práškové lakování
Stupeň krytí
IP65
v zapojeném stavu

Verze

Barva (RAL)
RAL 7035
BG
8
Design
Standardně
Design pouzdra
Kryt spojky
Design zajišťovacího systému
Koncová uzamykací svorka, dolní strana
Horní část/dolní část/víčko
dolní část
Instalační velikost
8
Kabelový vstup
se závitem
Kryt
bez krytu
Počet kabelových vstupů nahoře
1
Počet kabelových vstupů ze strany
0
Typ
spojovací nástavec
Těsnění
NBR
Velikost kabelových vstupů
M 25
Verze svorky
Koncová uzamykací svorka
Vhodné pro systém ModuPlug®
Ne
Vnitřní závit
M 25

Klasifikace

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
