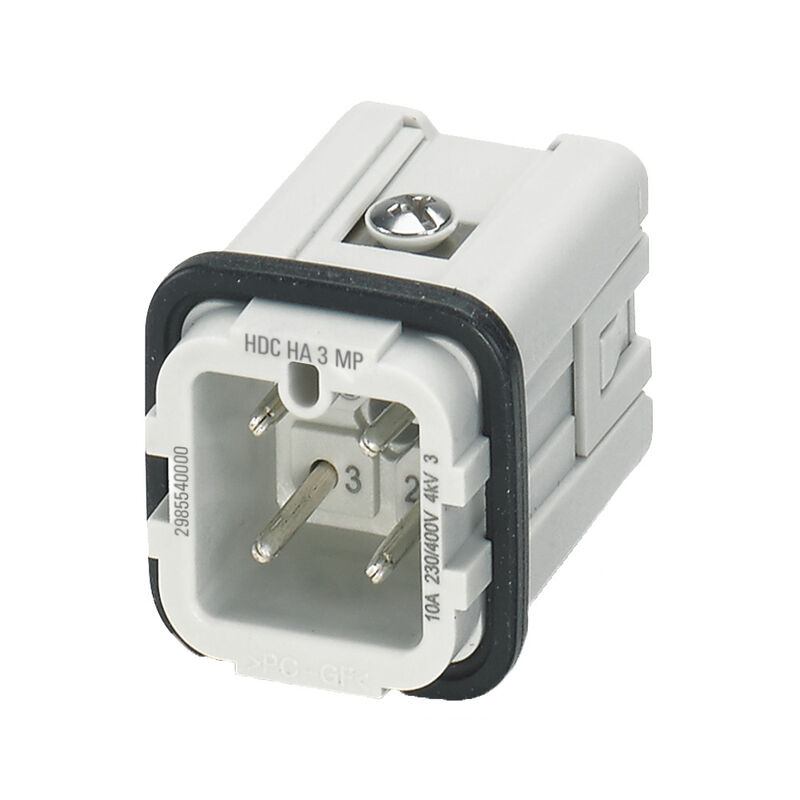

HDC HA 3 MP
HDC HA 3 MP
HDC HA 3 MP
HDC HA 3 MP

HDC HA 3 MP

, Male, 400 V, 10 A, Number of poles: 3, PUSH IN, Installation size: 1

Art.-Nr. 2985540000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 3 Ist Zubehör von 1 Verwandte Artikel 2
Approvals General ordering data Dimensions and weights Temperaturen Environmental Product Compliance Abmessungen Allgemeine Daten Anschlussdaten PE Leistungskontakt Signalkontakt Ausführung Classifications

Approvals

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E92202
Zertifikat-Nr. (cURus)
E310075

General ordering data

Ausfuehrung
, Male, 400 V, 10 A, Number of poles: 3, PUSH IN, Installation size: 1
Best.-Nr.
2985540000
Art
HDC HA 3 MP
GTIN (EAN)
4099986848559
VPE
1 Stück

Dimensions and weights

Tiefe
21 mm
Depth (inches)
0,827 inch
Höhe
30 mm
Height (inches)
1,181 inch
Breite
21 mm
Szélesség (coll)
0,827 inch
Länge
21 mm
Lunghezza (pollici)
0,827 inch
Nettogewicht
12,78 g

Temperaturen

Grenztemperatur
-40 °C ... 125 °C

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Chemische Beständigkeit
  • 물질:
    Aceton
  • Odporność chemiczna:
    Beständigt
  • Innehåll:
    Ammonia, watery
  • Chemical resistance:
    Bedingt beständig
  • Substanz:
    Benzin
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Benzol
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Dieselöl
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Essigsäure, konzentriert
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Kalilauge (Kaliumhydroxid)
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Methanol
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Motorenöl
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Lauge, verdünnt
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Fluorchlorkohlenwasserstoffe
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Außengebrauch
  • Chemische Beständigkeit:
    Bedingt beständig

Abmessungen

Breite
21 mm

Allgemeine Daten

Anschlussart
PUSH IN
Anzahl Leistungskontakte
3
Anzahl Signalkontakte
0
Baugröße
1
Baureihe
HA
Bemessungsspannung (DIN EN 61984)
400 V
Bemessungsstoßspannung (DIN EN 61984)
4 kV
Bemessungsstrom (DIN EN 61984)
10 A
BG
1
Brennbarkeitsklasse nach UL 94
V-0
Farbe
lichtgrau
Isolierstoff
PC
Nennspannung Leiter-Leiter (III/3)
400 V
Nennspannung Leiter-PE (III/3)
230 V
Polzahl
3
Steckzyklen
≥ 500
Steckzyklen Ag
≥ 500
Steckzyklen Au
≥ 500
Steckzyklen Sn
≥ 500
Typ
Stift
Verschmutzungsgrad
3
Werkstoff
Polycarbonat
Überspannungskategorie
III
Schutzart
IP20

Anschlussdaten PE

Anschlussart PE
PUSH IN Anschluss
Anzugsdrehmoment, max. PE-Anschluss
0,8 Nm
Anzugsdrehmoment, min. PE-Anschluss
0,5 Nm

Leistungskontakt

Anzugsdrehmoment, Leistungskontakt, max.
0,8 Nm
Anzugsdrehmoment, Leistungskontakt, min.
0,5 Nm

Signalkontakt

Bemessungsstoßspannung (DIN EN 61984) Signalkontakt
4 kV

Ausführung

Abisolierlänge Bemessungsanschluss
10 mm
Anschlussart
PUSH IN
Baugröße
1
BG
1
Leiteranschlussquerschnitt AWG, max.
AWG 26
Leiteranschlussquerschnitt AWG, min.
AWG 16
Leiteranschlussquerschnitt, max.
1,5 mm²
Leiteranschlussquerschnitt, min.
0,14 mm²
Werkstoff
Polycarbonat

Classifications

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
