Vlastnosti
| Verze | HDC vložka, Zásuvka, 500 V, 16 A, Počet pólů: 18, PUSH IN, Velikost: 4 |
| Číslo objednávky | 3023940000 |
| Typ | HDC HEE 18 FP |
| GTIN (EAN) | 4099986946521 |
| Množství | 1 ks |
| Hloubka | 64 mm |
| Hloubka (v palcích) | 2,52 inch |
| Výška | 36 mm |
| Výška (v palcích) | 1,417 inch |
| Šířka | 34 mm |
| Šířka (v palcích) | 1,339 inch |
| Čistá hmotnost | 100 g |
| Mezní teplota | -40 °C ... 125 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Chemická odolnost |
|

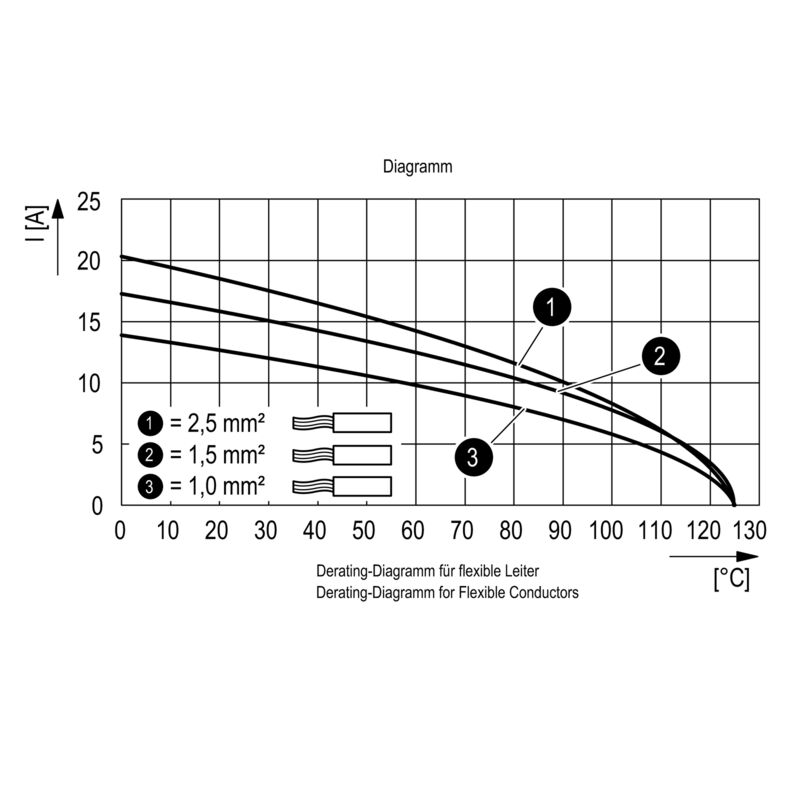

| Celková délka základny | 64 mm |
| Výška, samice | 36 mm |
| Šířka | 34 mm |
| Barevný | Béžová |
| BG | 4 |
| Izolační materiál | PC vyztužené skelným vláknem (uvedeno v seznamu UL a certifikováno k provozu na železnici) |
| Izolační síla | 1010 Ω |
| Jmenovité napětí (DIN EN 61984) | 500 V |
| Jmenovité napětí: podle UL/CSA | 600 V AC/DC |
| Jmenovité rázové napětí (DIN EN 61984) | 6 kV |
| Jmenovitý proud (DIN EN 61984) | 16 A |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál | Slitina mědi |
| Nízká kouřivost podle DIN EN 45545-2 | Ano |
| Objemový odpor | ≤2 mΩ |
| Počet pólů | 18 |
| Průřez vodiče | 4 mm² |
| Skupina izolačního materiálu | IIIa |
| Typ | Zásuvka |
| Typ připojení | PUSH IN |
| Velikost | 4 |
| Zapojovací cykly, stříbrné | ≥ 500 |
| Zapojovací cykly, zlaté | ≥ 500 |
| Závažnost znečištění | 3 |
| Řada | HEE |
| Délka odizolování - ochranné zemnící připojení | 10 mm |
| Jmenovitý průřez | 4 mm² |
| Průřez vodiče, AWG (uzemnění), max. | AWG 12 |
| Průřez vodiče, AWG (uzemnění), min. | AWG 20 |
| Typ připojení PE | Šroubové připojení |
| Upevňovací šroub | M 4 |
| Utahovací moment, max., zemnící připojení | 1,5 Nm |
| Utahovací moment, min., zemnící připojení | 1,2 Nm |
| Velikost čepele, křížová drážka | velikost PH1 |
| Velikost čepele, plochá drážka (zemnící připojení) | SD 0,8 x 4,0 |
| BG | 4 |
| Délka odizolování, jmenovité připojení | 7,5 mm |
| Materiál | Slitina mědi |
| Objemový odpor | ≤2 mΩ |
| Průřez propojení AWG, max. | AWG 12 |
| Průřez propojení AWG, min. | AWG 20 |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max. | 4 mm² |
| Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min. | 0,5 mm² |
| Průřez připojení vodičů, jemně stáčené, max. | 4 mm² |
| Průřez připojení vodičů, jemně stáčené, min. | 0,5 mm² |
| Průřez vodiče, max. | 4 mm² |
| Průřez vodiče, min. | 0,5 mm² |
| Průřez vodiče, pevný, max. | 4 mm² |
| Průřez vodiče, pevný, min. | 0,5 mm² |
| Typ připojení | PUSH IN |
| Velikost | 4 |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322654) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| ROHS | Shoda |
