Vlastnosti
| Verze | Napájecí modul, Počet pólů: 7, Nalisované připojení, Zástrčný, Požadovaný počet míst na zásuvná připojení: 1 |
| Číslo objednávky | 2748360000 |

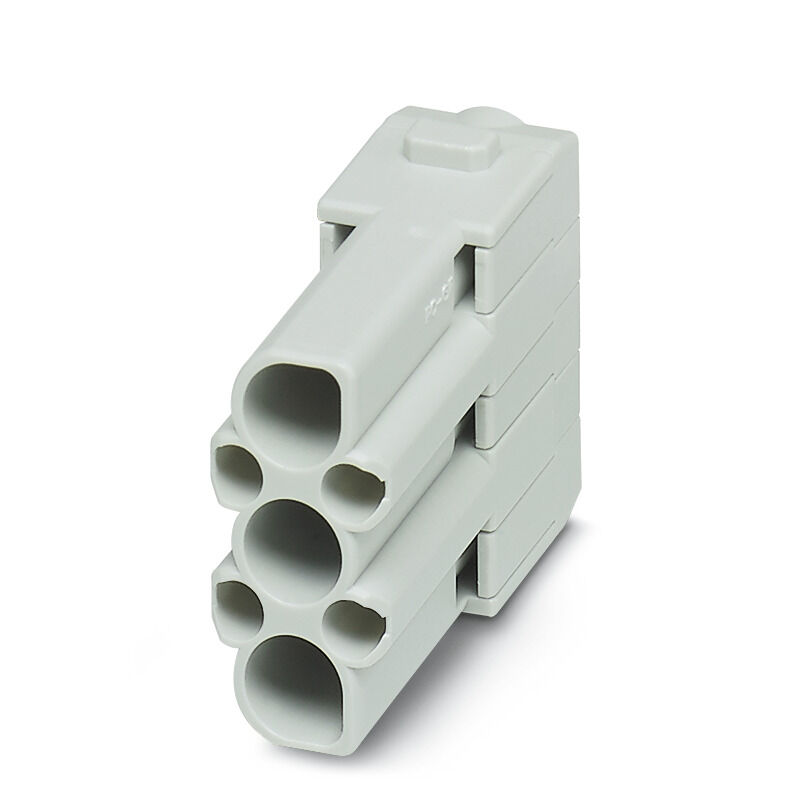

| Typ | HDC MHX 3/4 MC |
| GTIN (EAN) | 4050118890976 |
| Množství | 5 ks |
| Hloubka | 34 mm |
| Hloubka (v palcích) | 1,339 inch |
| Výška | 44,3 mm |
| Výška (v palcích) | 1,744 inch |
| Šířka | 34,2 mm |
| Šířka (v palcích) | 1,346 inch |
| Čistá hmotnost | 12,75 g |
| Mezní teplota | -40 °C ... 125 °C |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Cykly zapojování | ≥ 500 |
| Jmenovité napětí: podle UL/CSA | 600 V |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál | Polykarbonát |

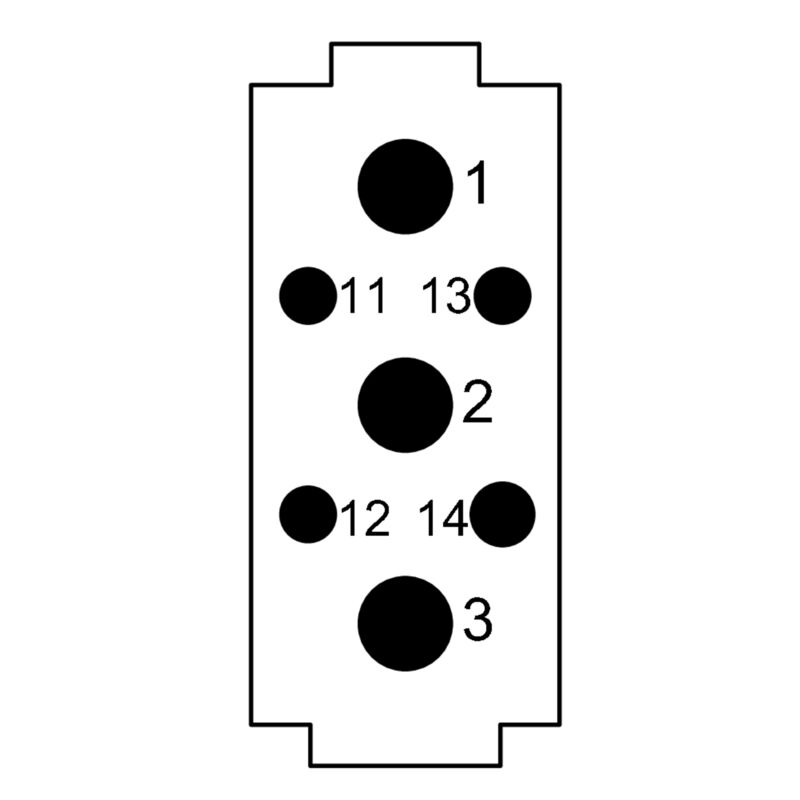

| Počet pólů | 7 |
| Požadovaný počet míst na zásuvná připojení | 1 |
| Typ | Zástrčný |
| Závažnost znečištění | 3 |
| Řada | ModuPlug |
| Typ připojení PE | Šroubové připojení přes rám modulu |
| Typ připojení | Nalisované připojení |
| Délka odizolování, silový kontakt | 9 mm |
| Jmenovité napětí (DIN EN 61984), silový kontakt | 500 V |
| Jmenovité rázové napětí (DIN EN 61984), silový kontakt | 8 kV |

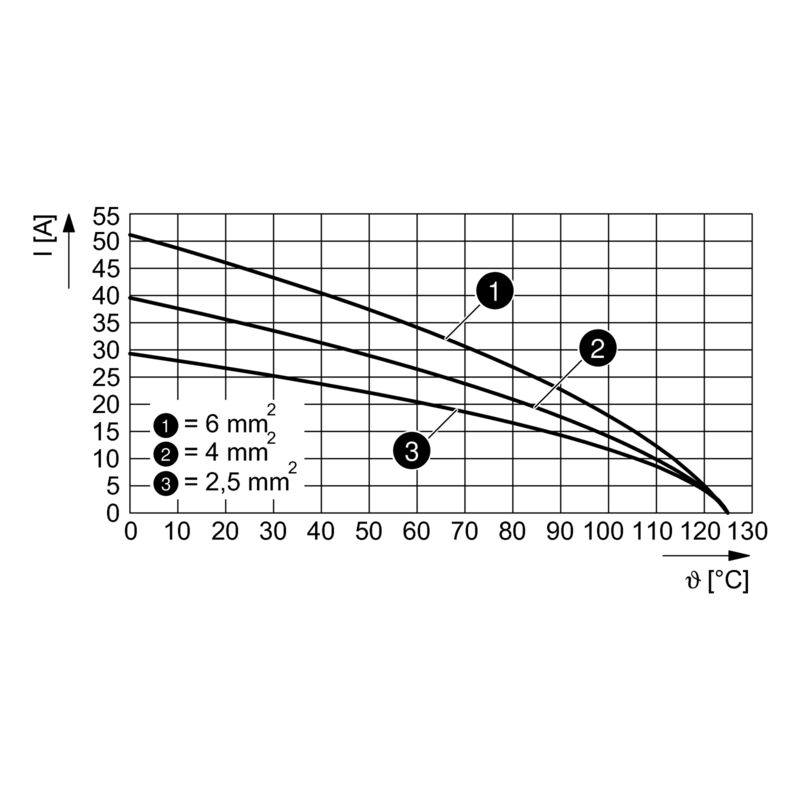

| Jmenovitý proud (DIN EN 61984), silový kontakt | 40 A |
| Počet pólů, silový kontakt | 3 |
| Typ připojení, silový kontakt | Nalisované připojení |
| Upínací rozsah, silový kontakt, max. | 6 mm² |
| Upínací rozsah, silový kontakt, min. | 1,5 mm² |
| Délka odizolování, signální | 8 mm |
| Jmenovité napětí (DIN EN 61984), signální kontakt | 500 V |
| Jmenovité rázové napětí (DIN EN 61984), signální | 8 kV |
| Jmenovitý proud (DIN EN 61984), signální | 10 A |
| Počet pólů, signální | 4 |
| Typ připojení, signální | Nalisované připojení |
| Upínací rozsah, signální kontakt, max. | 2,5 mm² |
| Upínací rozsah, signální kontakt, min. | 0,14 mm² |
| Osvědčení/Certifikát/Prohlášení o shodě | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188699) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748360000) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (UR) | E310075 |
Příslušenství
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
ID výrobku:1002940000Obalová jednotka:25 ks
Zátěžové konektory, Nalisovaný kontakt, MixMate, Zástrčný, Průřez vodiče, max.: 6, soustružené, Slitina mědi
-
ID výrobku:1002910000Obalová jednotka:25 ks
Zátěžové konektory, Nalisovaný kontakt, MixMate, Zástrčný, Průřez vodiče, max.: 1.5, soustružené, Slitina mědi
-
ID výrobku:1002930000Obalová jednotka:25 ks
Zátěžové konektory, Nalisovaný kontakt, MixMate, Zástrčný, Průřez vodiče, max.: 4, soustružené, Slitina mědi
-
ID výrobku:1002920000Obalová jednotka:25 ks
Zátěžové konektory, Nalisovaný kontakt, MixMate, Zástrčný, Průřez vodiče, max.: 2.5, soustružené, Slitina mědi
-
ID výrobku:2494550000Obalová jednotka:25 ks
Zátěžové konektory, Nalisovaný kontakt, Zástrčný, Průřez vodiče, max.: 8, soustružené, Slitina mědi
-
ID výrobku:1601750000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 1, soustružené, Slitina mědi
-
ID výrobku:1651560000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 2.5, soustružené, Slitina mědi
-
ID výrobku:1651550000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 1.5, soustružené, Slitina mědi
-
ID výrobku:1651520000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 0.37, soustružené, Slitina mědi
-
ID výrobku:1651530000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 0.5, soustružené, Slitina mědi
-
ID výrobku:1651640000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 1, soustružené, Slitina mědi
-
ID výrobku:1651650000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 1.5, soustružené, Slitina mědi
-
ID výrobku:1651660000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 2.5, soustružené, Slitina mědi
-
ID výrobku:1651620000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 0.37, soustružené, Slitina mědi
-
ID výrobku:1651630000Obalová jednotka:100 ks
Zátěžové konektory, Nalisovaný kontakt, HD, HDD, HQ, MixMate, Zástrčný, Průřez vodiče, max.: 0.5, soustružené, Slitina mědi
-
-
Protikusy
-
ID výrobku:2748370000Obalová jednotka:5 ks
Napájecí modul, Počet pólů: 7, Nalisované připojení, Zásuvka, Požadovaný počet míst na zásuvná připojení: 1
Je protikusem
-
ID výrobku:2748370000Obalová jednotka:5 ks
Napájecí modul, Počet pólů: 7, Nalisované připojení, Zásuvka, Požadovaný počet míst na zásuvná připojení: 1
