Vlastnosti

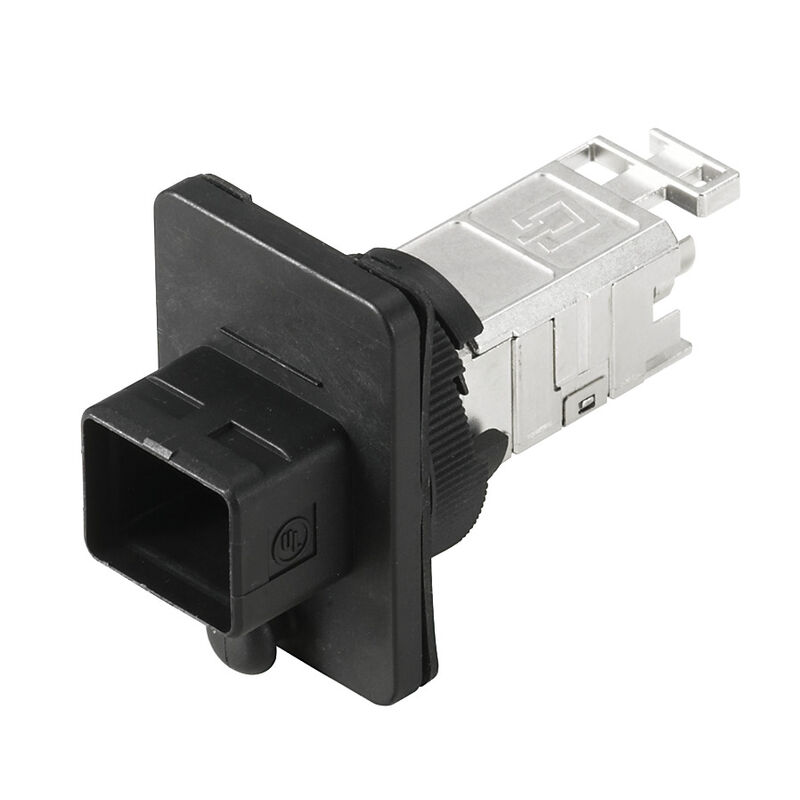

| Verze | Příruba RJ45, IP67, Varianta 4, IDC, EIA/TIA 586 A, Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Objednací číslo | 1963500000 |
| Typ | IE-BS-V04P-RJ45-FJ-A |
| EAN | 4032248645596 |
| Množství | 10 ks |
| Čistá hmotnost | 4,4 g |
| Provozní teplota | -40 °C...70 °C |
| Hlavní materiál krytu | PA UL 94 V0 |
| Kategorie | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Pohlaví | konektor samice |
| Připojení 1 | RJ45 |
| Připojení 2 | IDC |
| Směr výstupu | Přímý |
| Stupeň krytí | IP67 |
| Styl pouzdra | V4 |
| Připojení 1 | RJ45 |
| Připojení 2 | IDC |
| Popis výrobku | Varianta 4, IDC, EIA/TIA 586 A |
| Propojení | TIA-568A |
| Materiál těsnění | NBR |
| Hlavní materiál krytu | PA UL 94 V0 |
| Průřez izolace, max. | 1,6 mm |
| Kategorie | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Povrch kontaktu | Pozlacený nikl |
| Průměr připojení, pevný vodič | 0.4...0.64 mm |
| Průřez připojení vodiče, pevný (AWG) | AWG 24...AWG 22 |
| Průměr připojení, pružný vodič | 0.48...0.76 mm |
| Průřez připojení vodiče, pružný vodič (AWG) | AWG 26...AWG 22 |
| Stínění | 360°, celkový kryt |
| Stupeň krytí | IP67 |
| Cykly zapojování | 750 |
| Dielektrická pevnost, kontakt / kontakt | ≥ 1000 V AC/DC |
| Dielektrická pevnost, kontakt / stínění | ≥ 1500 V AC/DC |
| PoE / PoE+ | odpovídá IEEE 802,3bt |
| Standardní konektor |
IEC 61076-3-106 Var. 4
IEC 60603-7-51 |
| Č. osvědčení (cULus) | E316369 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[GOST Approval](https://mdcop.weidmueller.com/mediadelivery/asset/900_58423)
[ISO/IEC and TIA/EIA DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_58438) [ISO/IEC EN and TIA/EIA Screened Class E Category 6, 3 connector permanent link](https://mdcop.weidmueller.com/mediadelivery/asset/900_67334) [ISO/IEC EN and TIA/EIA Screened Class E Category 6, 4 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67335) [ISO/IEC EN and TIA/EIA Screened Class EA Category 6A, 2 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67336) [DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) [Compliance Statement Screened Category 6 ISO/IEC EN and TIA/EIA Connecting Hardware](https://mdcop.weidmueller.com/mediadelivery/asset/900_67337) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205430) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1963500000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1963500000&norm=0) |
| Uživatelská dokumentace |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90842) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_96751) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| Schválení |  |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E316369 |
