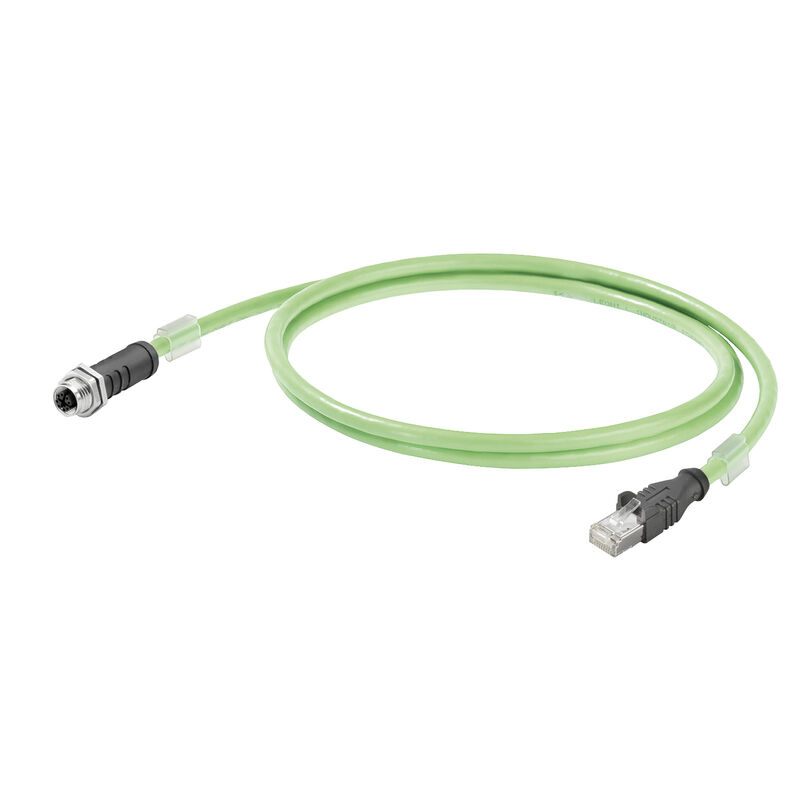

System cable, RJ45 IP 20, M12 X-type, flange, socket, back panel mounting, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 0.5 m

Produkt ID 2124020005
Download datablad Produktdownloads
Tilbehør 2 Anvendte produkter 44
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Cable specific standards Standards Kabeluppbyggnad Электрические свойства кабеля Mechanical and material properties of cable Plug, left Plug, right Classifications

Approvals

ROHS
Conform

General ordering data

Wersja
System cable, RJ45 IP 20, M12 X-type, flange, socket, back panel mounting, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 0.5 m
Заказ №
2124020005
Typ
IE-C6EL8UG0005U40XSH-E
GTIN (EAN)
4050118425543
Ilość
1 Styk

Dimensions and weights

Długość
0,5 m
Length (inches)
19,685 inch
Net weight
48 g

Temperatures

Temperatura magazynowania
-40 °C...80 °C
Temperatura eksploatacyjna
-40 °C...80 °C
Temperatura układania
-20 °C...60 °C

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Cable specific standards

Gęstość dymu
According to IEC 61034
Norma dot. budowy
UL Style 20963

Standards

Gęstość dymu
According to IEC 61034
Norma dot. budowy
UL Style 20963

Kabeluppbyggnad

Ekran łącznie
Shielding braid made from copper wiring
Ekranowanie
S/FTP
Ekranowanie pary żył
Aluminium foil
Grubość oplotu ekranującego
0,1 mm
izolacja
PE
kolor płaszcza
green (RAL 6018)
liczba żył
8
Materiał przewodowy
Stranded tin-plated copper wire
Okablowanie
EIA/TIA T568 B
Oznaczenia norm
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN
Przekrój
4*2*AWG 26/7 - 4*2*0.128 mm²
Przewody plecione
7
Sekwencja kolorów żył - pary żył
white - blue, white - orange, white - green, white - brown
tworzywo płaszcza
PUR
Usytuowanie żył
Twisted pair
Średnica izolacji
0,98 mm
Średnica miedzi
0,48 µm
Średnica płaszcza, maks.
6,7 mm
Średnica płaszcza, min.
6,1 mm

Электрические свойства кабеля

Czas przebiegu sygnału
5,2 ns/m
Impedancja falowa
100 ± 5 Ω at 100MHz
Impedancja przejścia
15 mΩ/m at 1 MHz
10 mΩ/m at 10 MHz
30 mΩ/m at 30 MHz
Kategoria
Cat.6A / Class EA (ISO/IEC 11801 2010)
Napięcie probiercze: przewód-przewód-ekran
700 Vrms, 50 Hz, 1 min
Rezystancja pętli
290 Ω/km
Szybkość przesyłania danych
10 Gbit/s

Mechanical and material properties of cable

Halogenki
halogen-free, according to IEC 60754-1
Odporność na olej
in accordance with IEC 60811-2-1
Огнестойкость
in accordance with IEC 60332-1-2
Плотность дыма
According to IEC 61034
Радиус изгиба мин., однократный
5 x cable diameter
Радиус изгиба мин., повторяющийся
10 x cable diameter
Устойчивость к истиранию
very good

Plug, left

Штекер левый
RJ45, IP20, male contact, straight, plug, Plastic, shielded

Plug, right

Wtyk po prawej
M12, X-coded, IP67, female contact, straight, plug, Plastic, shielded

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
