Vlastnosti

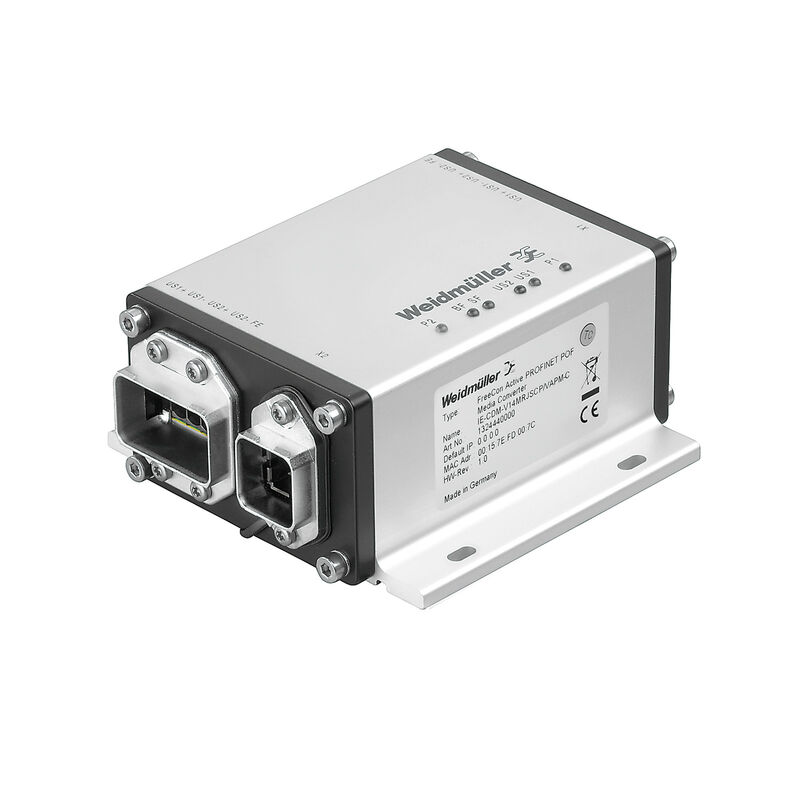

| Verze | POF media konvertor, FreeCon, IP65 |
| Číslo objednávky | 1324440000 |
| Typ | IE-CDM-V14MRJSCP/VAPM-C |
| GTIN (EAN) | 4050118128208 |
| Množství | 1 ks |
| Hloubka | 130,4 mm |
| Hloubka (v palcích) | 5,134 inch |
| Výška | 53 mm |
| Výška (v palcích) | 2,087 inch |
| Šířka | 100 mm |
| Šířka (v palcích) | 3,937 inch |
| Čistá hmotnost | 722,04 g |
| Provozní teplota | -20 °C...55 °C |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Cykly zapojování | ≥ 100 |
| Datové rozhraní |
PROFINET PushPull SCRJ POF (V14)
PROFINET PushPull RJ45 (V14) |
| Hlavní materiál krytu |
Hliníkový profil
Kryt: tlakově litý zinek, nalakováno |
| Klasifikace hořlavosti UL 94 | V-0 |
| Napájecí rozhraní | PROFINET PushPull Power |
| Propojení | PROFINET |
| Stupeň krytí | IP65 |
| Protokol | PROFINET IRT |
| Provozní napětí | 24 V |
| Přenosová rychlost v baudech | 100 MB |
| Rozsah provozního napětí | 18…30 V DC |
| Spotřeba proudu | 200 mA typicky |
| Ukazatel LED |
P1: port aktivní
P2: port aktivní SF: všeobecná chyba BF: chyba sběrnice US1: napětí 1 (elektronika) US2: napětí 2 |
| Standardní konektor |
IEC 61076-3-117 Var. 14
IEC 61754-24 IEC 60603-7-51 |
| Síťový standard |
IEC 61158
IEC 61784 |
| Č. osvědčení (cULus) | E141197 |

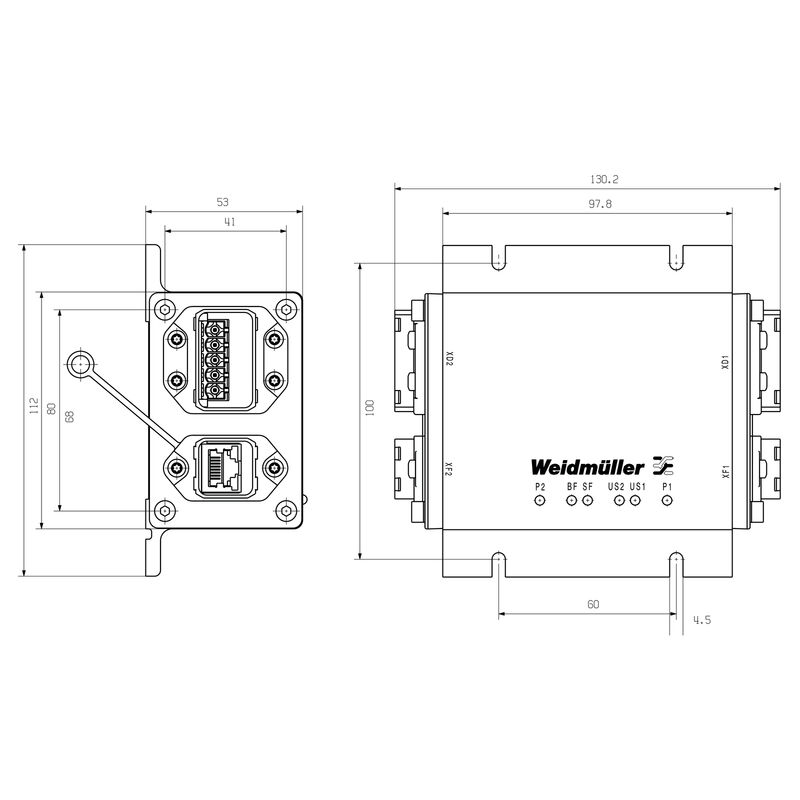

| Název ilustrace 04 | Rozměrový výkres |
| Osvědčení/Certifikát/Prohlášení o shodě | [PI_Zertifikat_1324440000](https://mdcop.weidmueller.com/mediadelivery/asset/900_38342) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_95954) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1324440000) |
| Software |
[Device description -- GSDML-V2.25-Weidmuller-FCAPIMPOF-20130124.zip](https://mdcop.weidmueller.com/mediadelivery/asset/900_38555)
[Runtime Software -- WM_FCA_PIM_POF_V_1_04_01.zip](https://mdcop.weidmueller.com/mediadelivery/asset/900_39452) [Runtime Software -- CFG configurator - Weidmueller_FreeCon_08042011](https://mdcop.weidmueller.com/mediadelivery/asset/900_58436) |
| Uživatelská dokumentace |
[Manual EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_39938)
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065) [MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Firmware update manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_58426) [Manual DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_73660) [installation instructions](https://mdcop.weidmueller.com/mediadelivery/asset/900_91213) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001467 |
| ETIM 7.0 | EC001467 |
| ETIM 8.0 | EC001467 |
| ETIM 9.0 | EC001467 |
| ECLASS 9.0 | 19-17-01-14 |
| ECLASS 9.1 | 19-17-01-14 |
| ECLASS 10.0 | 19-17-01-32 |
| ECLASS 11.0 | 19-17-01-32 |
| ECLASS 12.0 | 19-17-01-32 |
| ECLASS 13.0 | 19-17-01-14 |
| ECLASS 14.0 | 19-17-01-32 |
| Schválení |   |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E141197 |
