Vlastnosti
| Verze | Modul pro zálohování a obnovení konfigurace, IP40, -10 °C...60 °C |
| Objednací číslo | 2682610000 |

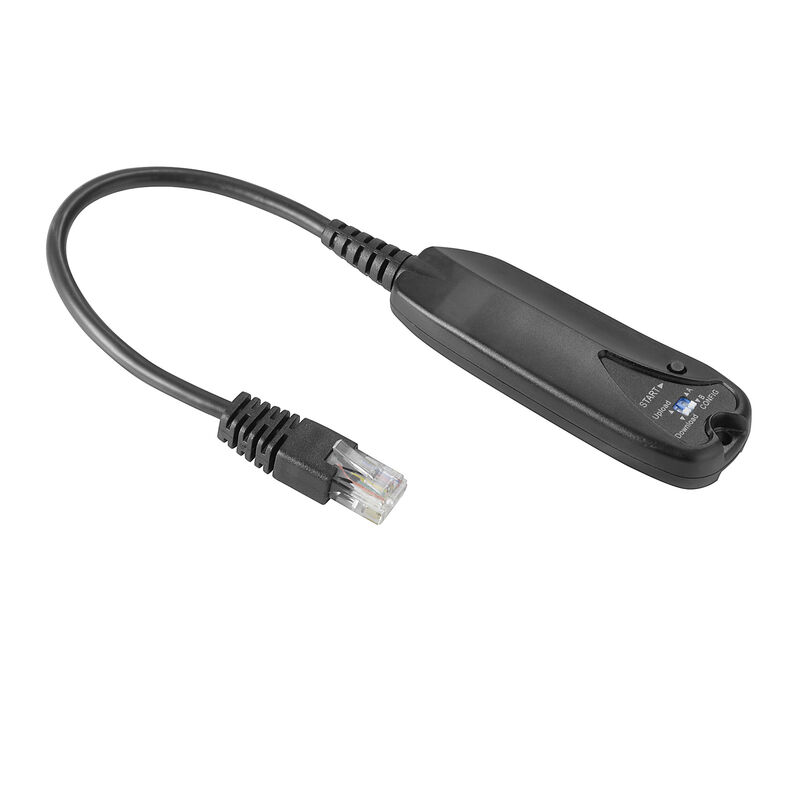

| Typ | IE-EBR-MODULE-RS232-ALM |
| EAN | 4050118692105 |
| Množství | 1 ks |
| Hloubka | 90,25 mm |
| Hloubka (v palcích) | 3,553 inch |
| Výška | 14,5 mm |
| Výška (v palcích) | 0,571 inch |
| Šířka | 32 mm |
| Šířka (v palcích) | 1,26 inch |
| Čistá hmotnost | 118 g |
| Skladovací teplota | -40 °C...85 °C |
| Provozní teplota | -10 °C...60 °C |
| Vlhkost | 5 až 95 % (bez kondenzace) |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9229992a-00b9-4096-8962-200a7f33e289 |
| Bezpečnostní norma |
UL 61010-1
UL 61010-2-201 |
| Normy EMC |
EN 55032
EN 55024 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m |
| Otřes | podle IEC 60068-2-27 |
| Vibrace | podle IEC 60068-2-6 |
| Volný pád | Podle IEC 60068-2-31 |
| Provozní nadmořská výška | ≤ 2000 m |
| Provozní teplota, max. | 60 °C |
| Provozní teplota, min. | -10 °C |
| Skladovací teplota, max. | 85 °C |
| Skladovací teplota, min. | -40 °C |
| Vlhkost | 5 až 95 % (bez kondenzace) |
| Časový interval | 3 roky |
| DIP přepínač funkce |
1x pro výběr prostoru úložiště konfigurace (A nebo B)
1x pro výběr mezi nahráváním nebo stahováním konfigurace |
| Tlačítko Start funkce | Spouští nahrávání nebo stahování konfigurace |
| Ukazatel LED |
výkon
přenos dat stav přenosu |
| MTBF |
|
| Aktuální spotřeba |
|
| Napájecí napětí | 5 V DC (pomocí signálu RS-232 RTS ze sériového portu konzoly) |
| Typ připojení | RJ45 |
| Délka kabelu | 210 mm |
| Hlavní materiál krytu | PC lisování |
| Stupeň krytí | IP40 |
| Osvědčení/Certifikát/Prohlášení o shodě |
[EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_217553)
[RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_225344) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253779) |
| Uživatelská dokumentace | [Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_177981) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001068 |
| ETIM 7.0 | EC001068 |
| ETIM 8.0 | EC001068 |
| ETIM 9.0 | EC001068 |
| ECLASS 9.1 | 19-15-07-90 |
| ECLASS 10.0 | 19-15-07-90 |
| ECLASS 11.0 | 19-17-03-04 |
| ECLASS 12.0 | 19-17-03-04 |
| ECLASS 13.0 | 19-17-03-04 |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E141197 |
