Vlastnosti

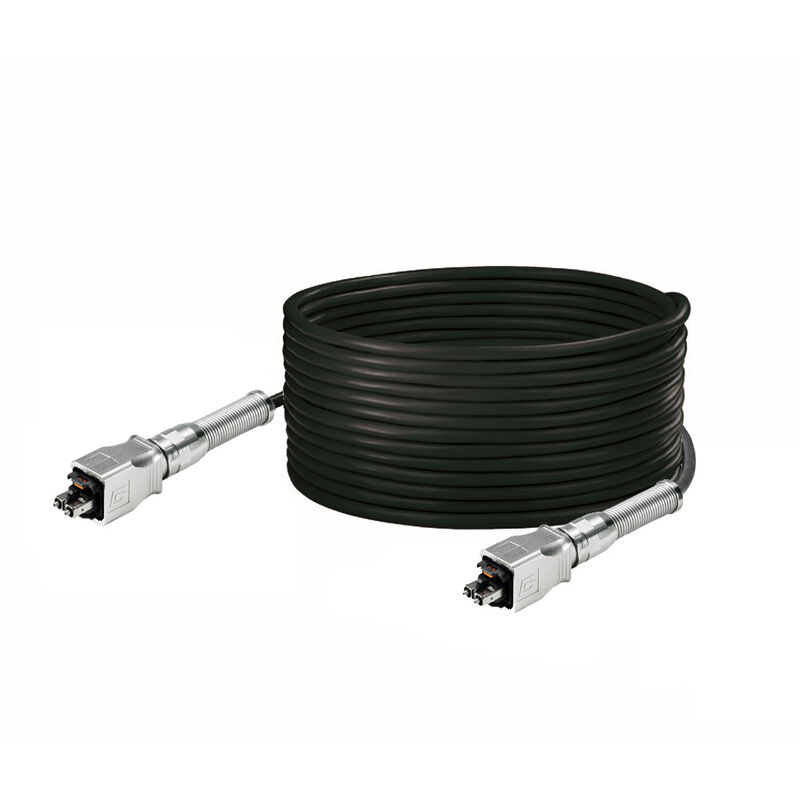

| Verze | Vlečný kabel, SC IP 67 PushPull V14 kovový, SC IP 67 PushPull V14 kovový, 9 µm, PUR, 40 m |
| Číslo objednávky | 1449420400 |
| Typ | IE-FSMD2UE0040MSDESDEX |
| GTIN (EAN) | 4050118258530 |
| Množství | 1 ks |
| Délka | 40 m |
| Délka (v palcích) | 1 574,803 inch |
| Čistá hmotnost | 1 268,08 g |
| Skladovací teplota | -40 °C...80 °C |
| Provozní teplota | -40 °C...80 |
| Teplota instalace | -20 °C...60 °C |
| Stav souladu se směrnicí RoHS | Vyhovující |
| REACH SVHC | Lead 7439-92-1 |
| Standardní konektor |
IEC 61076-3-117 Var. 14
IEC 61754-24 |
| Standardní konektor |
IEC 61076-3-117 Var. 14
IEC 61754-24 |
| Typ vlákna |
jednovidový
OS 2 |
| Ztráta odrazem (útlum) | ≥ 40 dB |
| Ztráta při zapojování | ≤ 0,5 dB |
| Útlum | ≤0,4 dB/km při 1310 nm |
| Barva opláštění | černá |
| Materiál pláště | PUR |
| Primární plášť | 245 µm |
| Průměr jádra | 9 µm |
| Průměr pláště | 6 mm |
| Rozvržení kabelu | Vlečný kabel Break-out |
| Cykly ohybu | 100 000 |
| Halogen | Ne |
| Poloměr ohybu, min., jen jednou | 25 mm |
| Poloměr ohybu, min., opakovaný | 77 mm |
| Zástrčka vlevo | SC, IP67, Kontakt samec, přímý, PushPull V14, konektor, Tlakově litý zinek, nestíněné |
| Zástrčka vpravo | SC, IP67, Kontakt samec, přímý, PushPull V14, konektor, Tlakově litý zinek, nestíněné |
| Zástrčka vlevo | SC, IP67, Kontakt samec, přímý, PushPull V14, konektor, Tlakově litý zinek, nestíněné |
| Zástrčka vpravo | SC, IP67, Kontakt samec, přímý, PushPull V14, konektor, Tlakově litý zinek, nestíněné |
| Uživatelská dokumentace |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002607 |
| ETIM 7.0 | EC002607 |
| ETIM 8.0 | EC002607 |
| ETIM 9.0 | EC002607 |
| ECLASS 9.0 | 27-06-10-03 |
| ECLASS 9.1 | 27-06-10-03 |
| ECLASS 10.0 | 27-06-10-03 |
| ECLASS 11.0 | 27-06-10-03 |
| ECLASS 12.0 | 27-06-10-03 |
| ECLASS 13.0 | 27-06-10-03 |
| ECLASS 14.0 | 27-06-10-03 |
| ROHS | Shoda |
