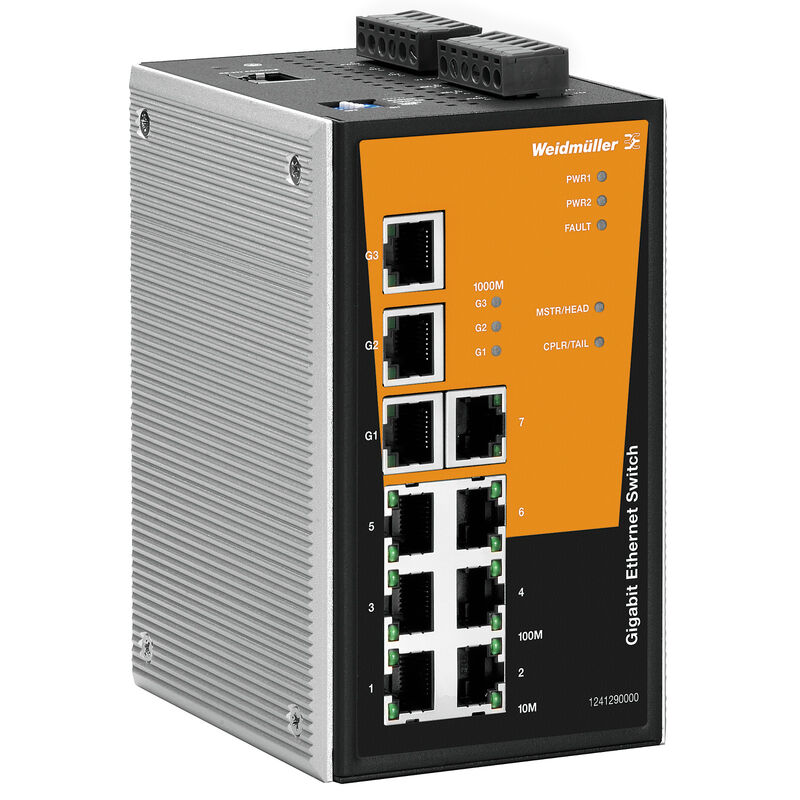

IE-SW-PL10M-3GT-7TX — Illustration du produit

Fiche technique

IE-SW-PL10M-3GT-7TX

Commutateur réseau, managed, Fast/Gigabit Ethernet, Nombre de ports: 3 * RJ45 10/100/1000BaseT(X), 7 * RJ45 10/100BaseT(X), IP30, -10 °C...60 °C

Référence produit 1241290000

Propriétés

Informations générales de commande

Version	Commutateur réseau, managed, Fast/Gigabit Ethernet, Nombre de ports: 3 * RJ45 10/100/1000BaseT(X), 7 * RJ45 10/100BaseT(X), IP30, -10 °C...60 °C
Référence	1241290000
Type	IE-SW-PL10M-3GT-7TX
GTIN (EAN)	4050118029291
Qté.	1 Pièce
Statut de livraison	Cet article ne sera plus disponible à l'avenir.
Disponible jusqu'à	29.11.2025
Produit de remplacement	[2682360000](~/p/2682360000)

Dimensions et poids

Profondeur	107 mm
Profondeur (pouces)	4,213 inch
Hauteur	135 mm
Hauteur (pouces)	5,315 inch
Largeur	80,2 mm
Largeur (pouces)	3,157 inch
Poids net	1 170 g

Température de stockage	-40 °C...85 °C
Température de fonctionnement	-10 °C...60 °C
Humidité	5 à 95 % (sans condensation)

Conformité environnementale du produit

Statut de conformité RoHS	Conforme avec exemption
Exemption RoHS (le cas échéant/connue)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	9229992a-00b9-4096-8962-200a7f33e289

Conformité et agréments CEM

Choc	selon CEI 60068-2-27
Chute libre	Selon CEI 60068-2-32
Norme de sécurité	UL508 UL 60950-1 EN 60950-1
Normes CEM	EN 55032 EN 55024 CISPR 32 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 10 V EN 61000-4-8
Vibration	selon CEI 60068-2-6
Zones explosibles	UL/cUL, Classe I Division 2, Groupes A, B, C et D ATEX Zone 2 Ex nA nC IIC T4 Gc

Conditions ambiantes

Humidité	5 à 95 % (sans condensation)
Température de fonctionnement , max.	60 °C
Température de fonctionnement , min.	-10 °C
Température de stockage, max.	85 °C
Température de stockage, min.	-40 °C

Période

5 ans

Affichage LED	PWR1 PWR2 FAULT 10/100M (TP-Port) 1000M (Gigabit-Port) MSTR/HEAD CPLR/TAIL
Commutateur DIP de fonction	Turbo-Ring Master Coupler Reserve
Contact d'alarme	2 sorties relais avec une charge de courant de 1 A à 24 V DC
Entrées digitales	2 entrées avec la même masse, isolation galvanique +13 à +30 V pour logique « 1 » -30 à +3 V pour logique « 0 » Courant d'entrée max. 8 mA
Interface consoles/port	RS-232
Nombre de ports	3 * RJ45 10/100/1000BaseT(X) 7 * RJ45 10/100BaseT(X)
Ports RJ45	10/100BaseT(X) 10/100/1000BaseT(X) auto negotiation

Fonctions de gestion

Configuration de l'appareil	Navigateur Internet (HTTP/HTTPS) SNMP v1/v2c/v3 Console Telnet Port de console série local (RS-232 par le port RJ-45) Outil Windows
Fonction de surveillance	SNMP v1/v2c/v3 Protocole Link Layer Discovery (LLDP, détection de couche de liaison) Port mirroring Statistiques du port Surveillance du port Syslog RMON (surveillance à distance) Signalisation par événement avec e-mail Signalisation par événement avec relais Signalisation par événement avec interruption SNMP
Redondance de réseau	Protocole Spanning Tree (arbre recouvrant) Protocole RSTP (Rapid Spanning Tree Protocol, arbre recouvrant rapide) Turbo-Ring (temps de récupération <20/50 ms sur une interface Fast/Gigabit Ethernet) Turbo-Chain (temps de récupération <20/50 ms sur une interface Fast/Gigabit Ethernet) Protocole Link Aggregation Control LACP (contrôle du regroupement des liaisons)
Filtre du trafic réseau	Qualité du service (QoS) VLAN à balise VLAN par port IGMP v1/v2 GMRP Limitant le débit du trafic
Gestion de l'adresse IP	Statique BootP RARP Client DHCP Serveur DHCP (à port) DHCP option 82 (agent relais)
Fonctions de sécurité	Segmentation VLAN Activation/désactivation des ports Contrôle d'accès (basé sur le port via IEEE 802.1X) Liste de contrôle des accès (par MAC) Protection de la boucle Authentification de l'utilisateur TACACS+ et IEEE 802.1X
Gestion de la synchronisation du temps	Client SNTP Client NTP PTPv1
Prise en charge du protocole industriel	Appareil PROFINET selon la classe de conformité B EtherNet/IP Modbus/TCP slave

MTBF	Selon la norme: Telcordia (Bellcore), GB Durée de fonctionnement (heures), min.: 911 314 h

Alimentation électrique

Consommation de courant	Tension: 24 V Courant: 0,65 A
Plage de tension d'alimentation	Type de tension: DC Tension, min.: 12 V Tension, max.: 45 V
Protection contre inversions de polarité	présente
Protection contre les surintensités	Disponible
Raccordement	2 blocs de bornes amovibles à 6 pôles
Tension d'alimentation	24 V DC 2 entrées redondantes

Commutateur propriétés

Bande passante fond de panier	7,4 Gbit/s
Files de priorités	4
Groupes IGMP	256
ID VLAN max.	4094
ID VLAN min.	1
Nombre max. de VLAN disponibles	64
Taille du tableau MAC	8 K
Taille du tampon du paquet	1 Mbit

Caractéristiques techniques

Commutateur	managed
Degré de protection	IP30
Matériau de base du boîtier	Métal
Type de montage	Rail DIN Panneau (avec kit de montage optionnel)
Vitesse	Fast/Gigabit Ethernet

Contrôle de débit	Commande de flux IEEE 802.3x Commande de flux Back Pressure
MIB	MIB-II Ethernet-Like MIB P-BRIDGE MIB Q-BRIDGE MIB Bridge MIB RSTP MIB RMON MIB Group 1, 2, 3, 9
Normes	IEEE 802.3 pour 10BaseT IEEE 802.3u pour 100BaseT(X) IEEE 802.3ab pour 1000BaseT(X) IEEE 802.3x pour le contrôle du débit IEEE 802.1D-2004 pour le protocole Spanning Tree (arbre recouvrant) IEEE 802.1w pour Rapid STP IEEE 802.1Q pour le VLAN tagging IEEE 802.1p pour classe de service IEEE 802.1X pour l'identification IEEE 802.3ad pour port trunk avec LACP
Transmission de données	Store and Forward

Téléchargements

Agrément/Certificat/Document de conformité	[ODVA Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_35381) [PNO Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_38336) [ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_82215) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35399) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_289054)
Données techniques	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_107911)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1241290000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1241290000)
Notification de modification produit	[Firmware Release Notes](https://mdcop.weidmueller.com/mediadelivery/asset/900_35751) [Product Change Notification IE-SW-PL10M-series](https://mdcop.weidmueller.com/mediadelivery/asset/900_73942)
Logiciel	[Software -- Managed Switch Configuration Utility](https://mdcop.weidmueller.com/mediadelivery/asset/900_35378) [Device description -- SNMP MIB file](https://mdcop.weidmueller.com/mediadelivery/asset/900_35748) [Device description -- GSDML IE-SW-PL10M-series](https://mdcop.weidmueller.com/mediadelivery/asset/900_35801) [Firmware -- Firmware Version 3.3.24](https://mdcop.weidmueller.com/mediadelivery/asset/900_35802) [Device description -- EDS IE-SW-PL10M-series](https://mdcop.weidmueller.com/mediadelivery/asset/900_35805)
Documentation utilisateur	[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_35798) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_39906) [20191204 Security Advisory - Multiple vulnerabilities in IE Managed Switches](https://mdcop.weidmueller.com/mediadelivery/asset/900_102694)
Catalogue	[Catalogues in PDF-format](LINK/Catalog.html)

Classifications

ETIM 6.0	EC000734
ETIM 7.0	EC000734
ETIM 8.0	EC000734
ETIM 9.0	EC000734
ECLASS 9.0	19-17-01-06
ECLASS 9.1	19-17-01-06
ECLASS 10.0	19-17-04-01
ECLASS 11.0	19-17-04-01
ECLASS 12.0	19-17-04-01
ECLASS 13.0	19-17-04-01
ECLASS 14.0	19-17-04-01

Agréments	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![CULUSEX](/picture/CULUSEX.gif) ![DEMKOATEX](/picture/DEMKOATEX.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conforme
UL File Number Search	[Site Web UL](LINK/UL_search.html)
Nº de certificat (cULus)	E230683
Numéro de certificat (cULusEX)	E223527
