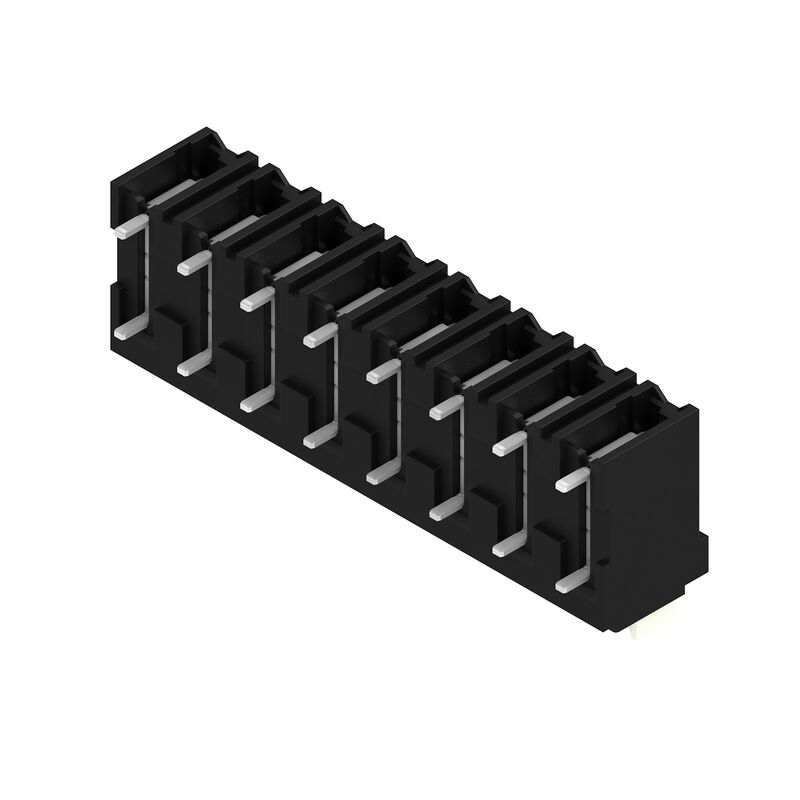

LSF-SMT 5.08/08/90 1.5SN BK TU — Obrázek výrobku

Stáhnout datový list Jednotlivá složka EDA Příbuzné výrobky

LSF-SMT 5.08/08/90 1.5SN BK TU

Svorka PCB, 5.08 mm, Počet pólů: 8, 90°, Pájecí kolík, délka (l): 1.5 mm, černá, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 1.5 mm², Tube

ID výrobku 1869730000

Vlastnosti

Všeobecné objednací údaje

Verze	Svorka PCB, 5.08 mm, Počet pólů: 8, 90°, Pájecí kolík, délka (l): 1.5 mm, černá, Připojení PUSH IN s akčním členem, Upínací rozsah, max. : 1.5 mm², Tube
Číslo objednávky	1869730000
Typ	LSF-SMT 5.08/08/90 1.5SN BK TU
GTIN (EAN)	4032248445608
Množství	13 ks
Údaje výrobku	IEC: 500 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14
Balení	Tube

Rozměry a hmotnosti

Hloubka	14,75 mm
Hloubka (v palcích)	0,581 inch
Výška	10 mm
Výška (v palcích)	0,394 inch
Nejvyšší nebo nejnižší verze	8,5 mm
Šířka	39,76 mm
Šířka (v palcích)	1,565 inch
Čistá hmotnost	7,615 g

Teploty

Trvalá provozní teplota, max.

120 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS	V souladu bez výjimky
REACH SVHC	No SVHC above 0.1 wt%

Parametry systému

Skupina produktů	OMNIMATE Signal - řada LSF
Metoda připojení vodiče	Připojení PUSH IN s akčním členem
Montáž na PCB desku	Připojení pájením přetavením průchozím otvorem
Směr výstupu vodiče	90°
Rozteč v mm (P)	5,08 mm
Rozteč v palcích (P)	0,2 "
Počet pólů	8
Množství řady kolíků	1
Vybavuje zákazník	Ne
Počet řad	1
Pájecí kolík, délka (l)	1,5 mm
Tolerance délky pájecích pinů	0 / -0,3 mm
Rozměry pájecích pinů	0,35 x 0,8 mm
Rozměry pájecích pinů = d tolerance	0 / -0,1
Průměr otvoru pájecího očka (D)	1,1 mm
Tolerance průměru otvoru pájecího očka (D)	+ 0,1 mm
Počet pájených kolíků na pól	2
Délka odizolování	8 mm
L1 v mm	35,56 mm
L1 v palcích	1,4 "
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470	IP 20
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106	Bezpečné před dotykem prstů
Stupeň krytí	IP20
Objemový odpor	1,60 mΩ

Údaje o materiálu

Izolační materiál	LCP GF
Barevný	černá
Barevný graf (podobné)	RAL 9011
Skupina izolačního materiálu	IIIa
Komparativní index sledování (CTI)	≥ 175
Moisture Level (MSL)	1
Klasifikace hořlavosti UL 94	V-0
Materiál kontaktu	Slitina
Struktura vrstev pájeného připojení	4...6 µm Sn matný povrch
Skladovací teplota, min.	-40 °C
Skladovací teplota, max.	70 °C
Provozní teplota, min.	-50 °C
Provozní teplota, max.	120 °C
Teplotní rozsah, instalace, min.	-30 °C
Teplotní rozsah, instalace, max.	120 °C

Vodiče vhodné k připojení

Upínací rozsah, min.	0,13 mm²
Upínací rozsah, max.	1,5 mm²
Průřez propojení AWG, min.	AWG 28
Průřez propojení AWG, max.	AWG 14
Pevné, min. H05(07) V-U	0,2 mm²
Pevné, max. H05(07) V-U	1,5 mm²
Pružné, min. H05(07) V-K	0,2 mm²
Pružné, max. H05(07) V-K	1,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.	0,25 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.	0,75 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.	0,25 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.	1,5 mm²
Upínatelný vodič	Průřez připojení vodiče: jmen.: 0,25 mm² vodičová koncovka: Délka odizolování: jmen.: 10 mm Doporučená dutinka na konci vodiče: 9025760000 Průřez připojení vodiče: jmen.: 0,34 mm² vodičová koncovka: Délka odizolování: jmen.: 10 mm Doporučená dutinka na konci vodiče: 9025770000 Průřez připojení vodiče: jmen.: 0,5 mm² vodičová koncovka: Délka odizolování: jmen.: 10 mm Doporučená dutinka na konci vodiče: 0690700000 Průřez připojení vodiče: jmen.: 0,75 mm² vodičová koncovka: Délka odizolování: jmen.: 10 mm Doporučená dutinka na konci vodiče: 9021040000
Referenční text	Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí. Vnější průměr plastové objímky by neměl být větší než rozteč (P)

Jmenovité údaje podle IEC

testováno podle normy	IEC 60664-1 IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)	17,5 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)	17,5 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)	17,5 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)	15 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2	500 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2	320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3	250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2	4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2	4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3	4 kV
Krátkodobý odpor proti zkratovému proudu	3 x 1 s s 80 A

Jmenovité údaje podle CSA

Institut (CSA)	CSA
Č. osvědčení (CSA)	200039-1664286
Jmenovité napětí (aplikační skupina B / CSA)	300 V
Jmenovité napětí (aplikační skupina D / CSA)	300 V
Jmenovitý proud (aplikační skupina B / CSA)	10 A
Jmenovitý proud (aplikační skupina D / CSA)	10 A
Průřez vodiče AWG, min.	AWG 28
Průřez vodiče AWG, max.	AWG 14
Odkaz na hodnoty pro schválení	Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (cURus)	CURUS
Č. osvědčení (cURus)	E60693
Jmenovité napětí (aplikační skupina B / UL 1059)	300 V
Jmenovité napětí (aplikační skupina D / UL 1059)	300 V
Jmenovitý proud (aplikační skupina B / UL 1059)	12 A
Jmenovitý proud (aplikační skupina D / UL 1059)	10 A
Průřez vodiče, AWG, min.	AWG 28
Průřez vodiče, AWG, max.	AWG 14
Odkaz na hodnoty pro schválení	Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Balení	Tube
Délka VPE	255 mm
Šířka VPE	20 mm
Výška VPE	10 mm
Odpor povrchu	Rs = 10⁹ - 10¹² Ω

Typové testy

Test: Trvanlivost značení	Standard: DIN EN 60512-1-1 / 01.03 Test: označení původu, identifikace typu, rozteč, označení schválení UL, trvanlivost Vyhodnocení: k dispozici
Test: průřez připojitelný svorkami	Standard: DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.02 Typ vodiče: Typ vodiče a průřez vodiče: pevný 0,14 mm² Typ vodiče a průřez vodiče: splétaný 0,14 mm² Typ vodiče a průřez vodiče: pevný 1,5 mm² Typ vodiče a průřez vodiče: splétaný 1,5 mm² Typ vodiče a průřez vodiče: AWG 24/1 Typ vodiče a průřez vodiče: AWG 24/19 Typ vodiče a průřez vodiče: AWG 16/1 Typ vodiče a průřez vodiče: AWG 16/19 Vyhodnocení: vyhovělo
Test poškození a náhodného uvolnění vodičů	Standard: DIN EN 60999-1, oddíl 9.4 / 12.00 Požadavek: 0,2 kg Typ vodiče: Typ vodiče a průřez vodiče: AWG 28/1 Typ vodiče a průřez vodiče: AWG 28/19 Vyhodnocení: vyhovělo Požadavek: 0,3 kg Typ vodiče: Typ vodiče a průřez vodiče: splétaný 0,25 mm² Typ vodiče a průřez vodiče: pevný 0,5 mm² Vyhodnocení: vyhovělo Požadavek: 0,4 kg Typ vodiče: Typ vodiče a průřez vodiče: pevný 1,5 mm² Typ vodiče a průřez vodiče: splétaný 1,5 mm² Typ vodiče a průřez vodiče: AWG 16/1 Typ vodiče a průřez vodiče: AWG 16/19 Vyhodnocení: vyhovělo
Test vytažení	Standard: DIN EN 60999-1, oddíl 9.5 / 12.00 Požadavek: ≥10 N Typ vodiče: Typ vodiče a průřez vodiče: AWG 24/1 Typ vodiče a průřez vodiče: AWG 24/19 Vyhodnocení: vyhovělo Požadavek: ≥20 N Typ vodiče: Typ vodiče a průřez vodiče: splétaný 0,25 mm² Typ vodiče a průřez vodiče: H05V-U0,5 Vyhodnocení: vyhovělo Požadavek: ≥40 N Typ vodiče: Typ vodiče a průřez vodiče: H07V-U1,5 Typ vodiče a průřez vodiče: H07V-K1,5 Typ vodiče a průřez vodiče: AWG 16/1 Typ vodiče a průřez vodiče: AWG 16/19 Vyhodnocení: vyhovělo

Důležitá poznámka

IPC shoda

Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.

Poznámky

Další barvy tlačítek na vyžádání

Provozní síla posuvného prvku max. 40 N

Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.

Dutinka s plastovým límcem podle normy DIN 46228/4

Dutinka bez plastového límce podle normy DIN 46228/1

P na nákresu = rozteč

Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.

Doporučují se krimpované dutinky tvaru "A" s využitím krimpovacího nástroje PZ 6/5.

Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců

Soubory ke stažení

Osvědčení/Certifikát/Prohlášení o shodě	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Technické údaje	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_90105)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1869730000)
Katalogy	[Catalogues in PDF-format](LINK/Catalog.html)
Brožury	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB SMT EN](http://download.weidmueller.com/asset/download/file/38206) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195)
Bílý papír, povrchová montážní technologie	[Download Whitepaper](LINK/wp_smt_EN.html)

Klasifikace

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Osvědčení

Schválení	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Shoda
UL File Number Search	[Web UL](LINK/UL_search.html)
Č. osvědčení (cURus)	E60693
