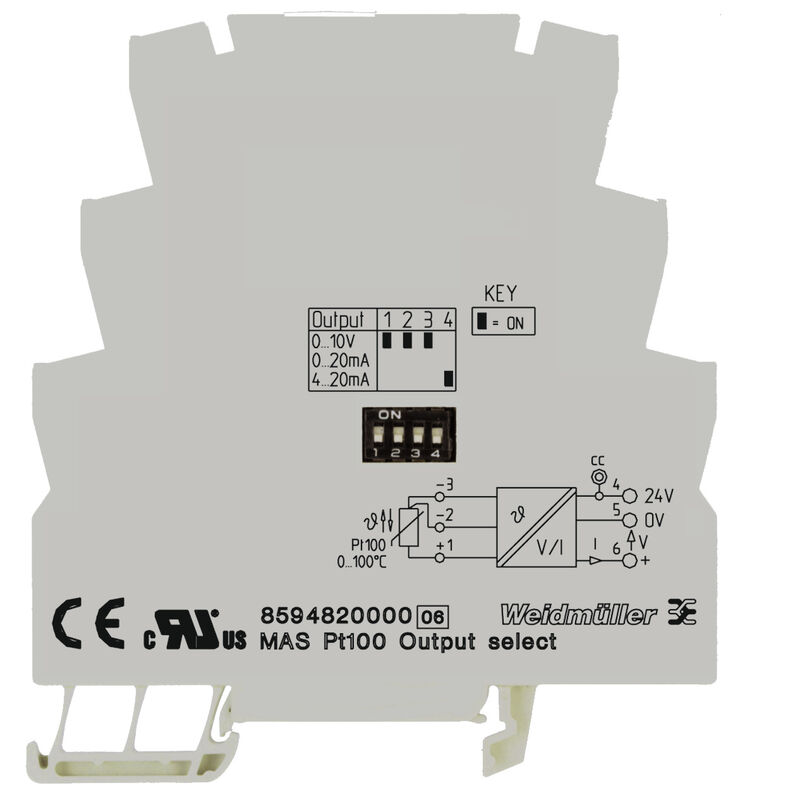

MAZ PT100 0...100C
Podobné ilustraci
MAZ PT100 0...100C
Symbol elektřiny

MAZ PT100 0...100C

Tento produkt již není k dispozici.

Oddělovací RTD transformátor, S možností konfigurace, Vstup : Teplota, PT100 (2 vodiče), PT100 (3 vodiče), Výstup : 4-20 mA

ID výrobku 8594850000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Vstup Výstup Obecné údaje Koordinace izolace Data připojení Klasifikace Listy specifikací zakázky

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E141197

Všeobecné objednací údaje

Verze
Oddělovací RTD transformátor, S možností konfigurace, Vstup : Teplota, PT100 (2 vodiče), PT100 (3 vodiče), Výstup : 4-20 mA
Číslo objednávky
8594850000
Typ
MAZ PT100 0...100C
GTIN (EAN)
4032248252480
Množství
1 ks
Stav objednávky
Přerušeno
Poslední datum objednávky
/Date(1730156400000)/

Rozměry a hmotnosti

Hloubka
97,8 mm
Hloubka (v palcích)
3,85 inch
Šířka
6,1 mm
Šířka (v palcích)
0,24 inch
Délka
92 mm
Délka (v palcích)
3,622 inch
Čistá hmotnost
41 g

Teploty

Skladovací teplota
-20 °C...85 °C
Provozní teplota
0 °C...55 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
4c08c934-ef45-4df2-8269-ccadfff1d702

Vstup

Počet vstupů
1
Sensor supply
0,8 mA
Temperature input range
0 až 100 °C
Typ
PT100 2-/3drátový
Vstupní napětí
0…1 V DC

Výstup

napětí impedance zátěže
≥ 10 kΩ
Počet výstupů
1
Proud impedance zátěže
≤ 400 Ω při 24 V
Výstupní napětí, pozn.
0...10V / 0...5V
Výstupní proud
0...20 mA
4...20 mA

Obecné údaje

Konfigurace
DIP přepínač
Linearita
Ano
Napájecí napětí
24 V DC ± 10 %
Nosná lišta
TS 35
Power consumption
ca. 0.6 W
Provozní nadmořská výška
≤ 2000 m
Přesnost
<0,5 % rozsahu měření
Stupeň krytí
IP20
Teplotní součinitel
≤ 250 ppm/K koncové hodnoty
Čas odezvy
< 0,7 s

Koordinace izolace

Galvanické oddělení
2-cestný oddělovač
Impulse withstand voltage
1,5 kV
Izolace, napětí - vstup nebo výstup / lišta
500 Veff
Izolace, napětí - vstup nebo výstup / napájení
500 Veff
Izolační napětí
500 Veff / 1 s
Jmenovité napětí
100 V
Kategorie rázového napětí
III
Normy EMC
EN 55011
EN 61000-6 /-2
EN 61326
Závažnost znečištění
2

Data připojení

Typ připojení
Připojení s kotevní svorkou
Rozsah sevření, jmenovité připojení
1,5 mm²
Upínací rozsah, min.
0,5 mm²
Upínací rozsah, max.
2,5 mm²

Klasifikace

ETIM 8.0
EC002919
ETIM 9.0
EC002919
ETIM 10.0
EC002919
ECLASS 14.0
27-21-01-29
ECLASS 15.0
27-21-01-29

Listy specifikací zakázky

Dlouhá specifikace

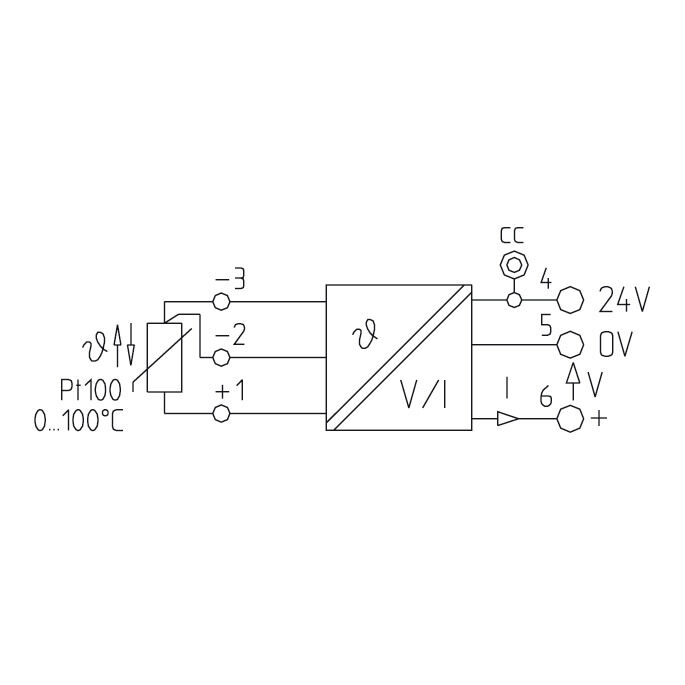

PT100 – měřicí oddělovací převodník, konfigurovaný pomocí DIP přepínačů, 2-cestné oddělení
PT100 – měřicí oddělovací převodník o šířce 6,1 mm s externím napájením,
pro přenos a oddělení signálů 2-/3-vodičového PT100.
Analogové DC signály 0(4) - 20 mA /0 - 5 V/ 0 - 10 V jsou k dispozici na výstupní straně.
Vstupní/výstupní obvody mají elektrické oddělení 500 Veff.
Výstup se používá pro napájení 24 V DC.

Přídavný kryt pro montáž na lištu TS35
Rozměry: D/Š/V 92/ 6,1/ 97,8 mm
Připojení svorkou s tažnou pružinou / jmenovitý průřez 1,5 mm2
Stupeň krytí: IP 20

Vstup                          PT100 2-/3-vodičové připojení
                                       0 - 100 °C
Výstup                                               0/4 - 20 mA
                                       0 - 5 V, 0 - 10 V
Zatěžovací odpor             < 400 Ohm/ proud/> 10 kOhm/ napětí
Chyba při přenosu             < 0,5 % v. E.
                                       typ 250 ppm / °C
Čas odezvy         < 0,7 s
Pomocné napájení                                     24 V DC +/- 10 %
Přibližná ztráta výkonu 0,6 W
Okolní
teplota - rozpětí 0°C až +55 °C
Oddělení                                EN 50178, 2-cestné oddělení až do 500 V AC/DC
Jmenovité
napětí                                         100 V AC/DC při kategorii přepětí III a stupni znečištění 2
Certifikace cULus




Typ                                                             MAZ PT100 0 - 100C


Krátká specifikace

PT100 – měřicí oddělovací převodník, konfigurovaný pomocí DIP přepínačů, 2-cestné oddělení
PT100 – měřicí oddělovací převodník o šířce 6,1 mm s externím napájením,
pro přenos a oddělení signálů 2-/3-vodičového PT100.
Analogové DC signály 0(4) - 20 mA /0 - 5 V/ 0 - 10 V jsou k dispozici na výstupní straně.
Vstupní/výstupní obvody mají elektrické oddělení 500 Veff.
Výstup se používá pro napájení 24 V DC.
