MBGE ADPT MOD800 RACK IN PLACE 20 POLE

MBGE ADPT MOD800 RACK IN PLACE 20 POLE

Art.-Nr. 8000153818
Datenblatt herunterladen Produkt Downloads
Verwandte Artikel 13
Informations générales de commande Dimensions and weights Teploty Bemessungsdaten UL Anschluss Daten Anschluss Daten Bemessungsdaten Aislamiento aplicado (EN50178) Classificazioni

Informations générales de commande

Best.-Nr.
8000153818
Art
MBGE ADPT MOD800 RACK IN PLACE 20 POLE
GTIN (EAN)
4099987292115
VPE
ST

Dimensions and weights

Tiefe
114,3 mm
Depth (inches)
4,5 inch
Höhe
265,4 mm
Magasság (coll)
10,449 inch
Breite
37,7 mm
Ширина (в дюймах)
1,484 inch
Nettogewicht
99,999 g

Teploty

Lagertemperatur
-20...70 °C
Betriebstemperatur
-20...50 °C

Bemessungsdaten UL

Betriebstemperatur UL, max.
50 °C
Betriebstemperatur UL, min.
-20 °C
Lagertemperatur UL, max.
70 °C
Lagertemperatur UL, min.
-20 °C
Nennstrom Imax
40 A
Rated voltage UN
250 V

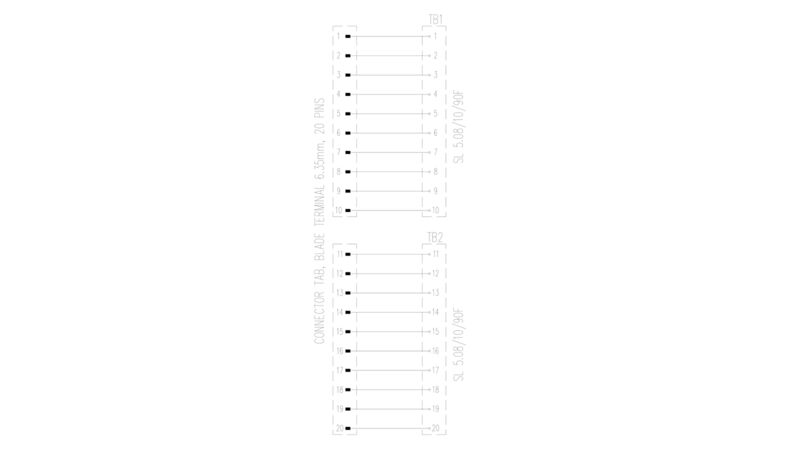

Anschluss Daten

Anschluss (Feldseite)
Modicon 800, 20 poles connector
Anzahl der Pole (Steuerungsseite)
20 Pole

Anschluss Daten

Anschluss (Feldseite)
Modicon 800, 20 poles connector
Anschluss zu PLC
Neue SPS-Reihenklemme oder festverdrahtet

Bemessungsdaten

Betriebsspannung
250 V
Maximalstrom pro Kanal
7,5 A
Betriebsstrom Gesamt
40 A

Aislamiento aplicado (EN50178)

Bemessungsisolationsspannung
300 V
Überspannungskategorie
II
Verschmutzungsgrad
2
Impulsspannungsprüfung (1,2/50µs)
2,5 kV
Durchschlagsfestigkeitsprüfung AC
1,5 kV

Classificazioni

ETIM 8.0
EC002584
ETIM 9.0
EC002584
ETIM 10.0
EC002584
ECLASS 14.0
27-33-02-92
ECLASS 15.0
27-33-02-92
