MHS 5/04 V T3 B T

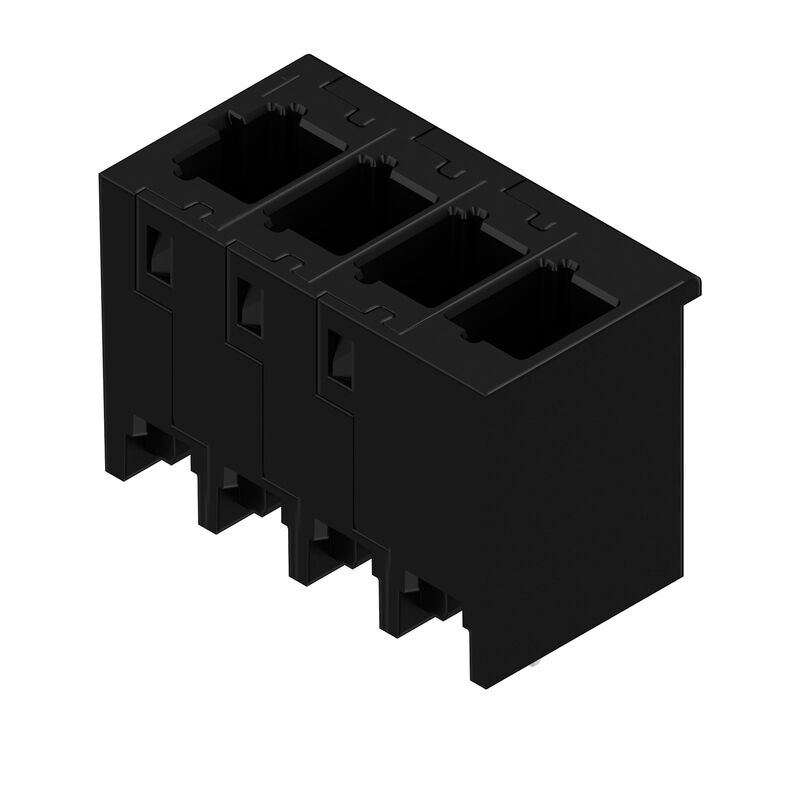

Illustration du produit
MHS 5/04 V T3 B T

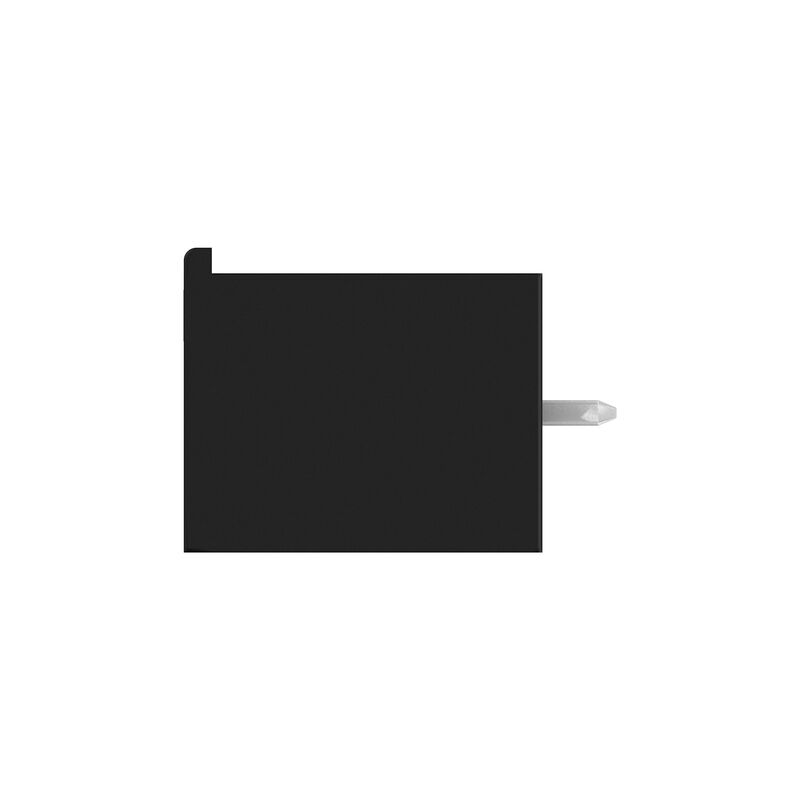

Illustration du produit
MHS 5/04 V T3 B T
Dimensional drawing
MHS 5/04 V T3 B T
MHS 5/04 V T3 B T

MHS 5/04 V T3 B T

Connecteur pour circuit imprimé, Connecteur mâle, Raccordement soudé THT/THR, Pas en mm (P): 5.00 mm, Nombre de pôles: 4, 180°, Tube

Référence produit 8000072431
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Est la pièce opposée de 2 Autres produits de la même gamme 11
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques du système Données des matériaux Données nominales selon CEI Données nominales selon UL 1059 Note importante Classifications

Agréments

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Informations générales de commande

Versione
Connecteur pour circuit imprimé, Connecteur mâle, Raccordement soudé THT/THR, Pas en mm (P): 5.00 mm, Nombre de pôles: 4, 180°, Tube
N. d’ordine
8000072431
Tipo
MHS 5/04 V T3 B T
GTIN (EAN)
4064675423225
Кол.
25 Pièce
Indices de produit
IEC: 400 V / 25.3 A
UL: 300 V / 18.5 A
Emballage
Tube

Dimensions et poids

Profondità
11.9 mm
Profondeur (pouces)
0,469 inch
Posizione verticale
17.2 mm
Hauteur (pouces)
0,677 inch
Hauteur version la plus basse
14 mm
Larghezza
21.38 mm
Largeur (pouces)
0,842 inch
Peso netto
3.401 g

Températures

Temperatura ambiente
-50 °C…125 °C

Conformité environnementale du produit

Stato conformità RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques du système

Product family
OMNIMATE 4.0
Type of connection
Raccordement sur platine
Montage sur le circuit imprimé
Raccordement soudé THT/THR
间距 P（单位：mm）
5 mm
间距 P（单位：inch）
0.197 "
Угол вывода
180°
Number of poles
4
Number of solder pins per pole
1
Solder pin length (l)
3,2 mm
Dimensioni del codolo a saldare
1,0 x 1,0 mm
Diametro foro di equipaggiamento (D)
1.4 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
Diametro esterno del pad di saldatura
2.3 mm
Diamètre du trou de l'écran
2.1 mm
L1 en mm
15 mm
L1 en pouce
0,591 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
Protection des doigts sur le circuit imprimé
Protection au toucher selon DIN VDE 0470
IP 20
Degré de protection
IP20
Résistance de passage
≤5 mΩ
Cycles d'enfichage
≥ 25
Force d'enfichage/pôle, max.
8.5 N
Force d'extraction/pôle, max.
8.5 N

Données des matériaux

Materiale isolante
PA 9T
Colori
noir
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
I
CTI (Comparative Tracking Index)
≥ 600
Moisture Level (MSL)
1
Classe d'inflammabilité selon UL 94
V-0
Materiale base dei contatti
CuMg
Materiale dei contatti
Alliage de cuivre
Superficie dei contatti
étamé
Tipo di stagnatura
mat
Température de stockage, min.
-25 °C
Température de stockage, max.
55 °C
-50 °C
Température de fonctionnement , max.
100 °C

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
25.3 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
20.8 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
21.8 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
18 A
Rated voltage for surge voltage class / pollution degree II/2
400 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV
Distanza in aria, min.
4 mm
Distanza superficiale, min.
5.4 mm

Données nominales selon UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Tension nominale (groupe d'utilisation F / UL 1059)
420 V
정격 전류(사용 그룹 B / UL 1059)
18,5 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Clearance distance, min.
4 mm
Creepage distance, min.
5,6 mm
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Note importante

Conformità IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Note

• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Diamètre du trou d'implantation D = 1,4+0,1 mm
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
