MPS 5/04 S F2 TN B B

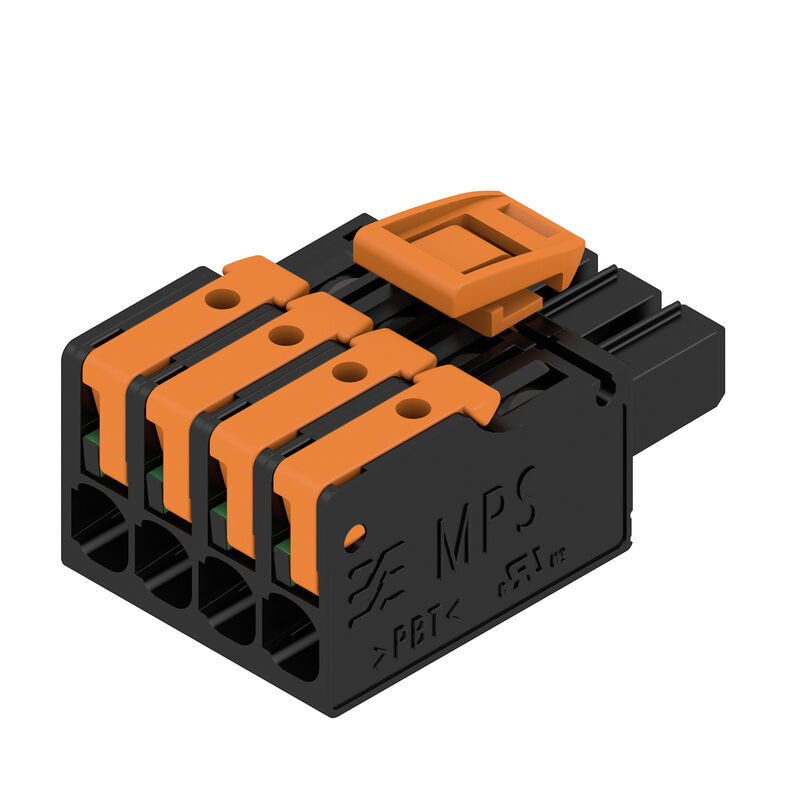

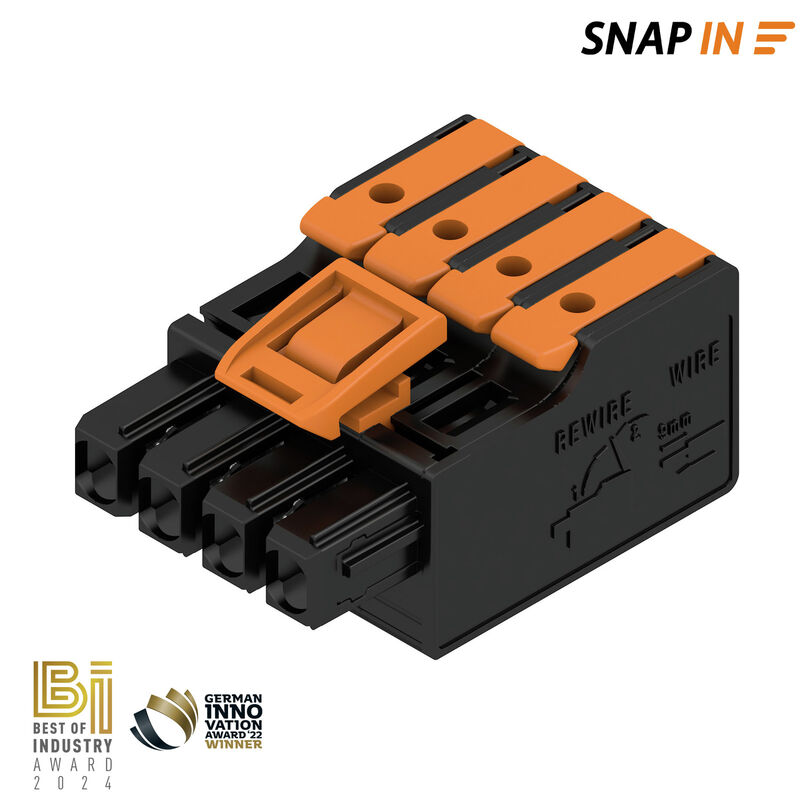

Zásuvný konektor PCB plug in, zdířka, Rozteč v mm (P): 5.00 mm, Počet pólů: 4, 180°, Box
ID výrobku
2741690000
Vlastnosti
| Verze | Zásuvný konektor PCB plug in, zdířka, Rozteč v mm (P): 5.00 mm, Počet pólů: 4, 180°, Box |
| Číslo objednávky | 2741690000 |
| Typ | MPS 5/04 S F2 TN B B |
| GTIN (EAN) | 4064675055211 |
| Množství | 84 ks |
| Údaje výrobku |
IEC: 400 V / 26.8 A / 0.5 - 4 mm² UL: 300 V / 18.5 A / AWG 20 - AWG 12 |
| Balení | Box |
| Hloubka | 34 mm |
| Hloubka (v palcích) | 1,339 inch |
| Výška | 17,5 mm |
| Výška (v palcích) | 0,689 inch |
| Šířka | 20,8 mm |
| Šířka (v palcích) | 0,819 inch |
| Čistá hmotnost | 9,194 g |
| Stav souladu se směrnicí RoHS | V souladu bez výjimky |
| REACH SVHC | No SVHC above 0.1 wt% |
| Skupina produktů | OMNIMATE 4.0 |
| Typ připojení | Připojení v provozu |
| Metoda připojení vodiče | SNAP IN |
| Rozteč v mm (P) | 5 mm |
| Rozteč v palcích (P) | 0,197 " |
| Směr výstupu vodiče | 180° |
| Počet pólů | 4 |
| L1 v mm | 15 mm |
| L1 v palcích | 0,591 " |
| Počet řad | 1 |
| Množství řady kolíků | 1 |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106 | Bezpečné před dotykem prstů |
| Ochrana bezpečná proti dotyku dle normy DIN VDE 0470 | IP 20 |
| Stupeň krytí | IP20 |
| Objemový odpor | ≤5 mΩ |
| Délka odizolování | 9 mm |
| Tolerance délky slupování |
|
| Cykly zapojování | 25 |
| Zásuvná síla / pól, max. | 8,5 N |
| Tažná síla / pól, max. | 8,5 N |
| Izolační materiál | PBT GF |
| Barevný | černá |
| Barevný graf (podobné) | RAL 9011 |
| Skupina izolačního materiálu | I |
| Komparativní index sledování (CTI) | ≥ 600 |
| Klasifikace hořlavosti UL 94 | V-0 |
| Materiál kontaktu | Slitina |
| Povrch kontaktu | pocínované |
| Skladovací teplota, min. | -25 °C |
| Skladovací teplota, max. | 55 °C |
| Provozní teplota, min. | -50 °C |
| Provozní teplota, max. | 125 °C |
| Upínací rozsah, min. | 0,34 mm² |
| Upínací rozsah, max. | 4 mm² |
| Pevné, min. H05(07) V-U | 0,5 mm² |
| Pevné, max. H05(07) V-U | 2,5 mm² |
| Pružné, min. H05(07) V-K | 0,5 mm² |
| Pružné, max. H05(07) V-K | 4 mm² |
| dutinkou s plastovým límcem, , DIN 46228 pt 4, min. | 0,34 mm² |
| dutinkou s plastovým límcem, DIN 46228 pt 4, max. | 2,5 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, min. | 0,34 mm² |
| s vodičem a dutinkou, DIN 46228 pt 1, max. | 2,5 mm² |
| Vnější průměr izolace, max. | 4 mm |
| Upínatelný vodič |
|
| Referenční text |
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí. |
| testováno podle normy |
IEC 60664-1
IEC 61984 |
| Jmenovitý proud, min. počet pólů (Tu=20 °C) | 26,8 A |
| Jmenovitý proud, max. počet pólů (Tu=20 °C) | 19,7 A |
| Jmenovitý proud, min. počet pólů (Tu=40 °C) | 23,1 A |
| Jmenovitý proud, max. počet pólů (Tu=40 °C) | 16,9 A |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2 | 400 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2 | 320 V |
| Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3 | 250 V |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2 | 4 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2 | 4 kV |
| Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3 | 4 kV |
| Institut (cURus) | CURUS |
| Č. osvědčení (cURus) | E60693 |
| Jmenovité napětí (aplikační skupina B / UL 1059) | 300 V |
| Jmenovité napětí (aplikační skupina C / UL 1059) | 150 V |
| Jmenovité napětí (aplikační skupina D / UL 1059) | 300 V |
| Jmenovitý proud (aplikační skupina B / UL 1059) | 18,5 A |
| Jmenovitý proud (aplikační skupina C / UL 1059) | 18,5 A |
| Jmenovitý proud (aplikační skupina D / UL 1059) | 18,5 A |
| Průřez vodiče, AWG, min. | AWG 20 |
| Průřez vodiče, AWG, max. | AWG 12 |
| Odkaz na hodnoty pro schválení | Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace. |
| IPC shoda | Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání. |
| Poznámky |
|
| Obrázek produktu-09 | [MAM_Cumulus:174727](null) |
| Název ilustrace 09 | Výhoda produktu |
| Podnadpis obrázku-09 | Easy one-handed use of top-fixation |
| Osvědčení/Certifikát/Prohlášení o shodě |
[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337)
[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_172925) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2741690000) |
| Oznámení o změně produktu |
[20210526 Technical change to MPS 5 and MHS 5 H](https://mdcop.weidmueller.com/mediadelivery/asset/900_225486)
[20210526 Technische Änderung zu MPS 5 und MHS 5 H](https://mdcop.weidmueller.com/mediadelivery/asset/900_225487) [20210602 Technical change to MPS 5](https://mdcop.weidmueller.com/mediadelivery/asset/900_225488) [20210602 Technische Änderung zu MPS 5](https://mdcop.weidmueller.com/mediadelivery/asset/900_225489) [20230105 MPS 5 – Change of top-fixation](https://mdcop.weidmueller.com/mediadelivery/asset/900_290560) [20230105 MPS 5 – Optimierung der Top-Fixierung](https://mdcop.weidmueller.com/mediadelivery/asset/900_290561) |
| Uživatelská dokumentace | [Assembly instructions MPS 7S/5 EN DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_177970) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9.1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| ECLASS 14.0 | 27-46-02-02 |
| Schválení |  |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cURus) | E60693 |
